实践2.4 ELF文件格式分析

1.ELF文件头

查看/usr/include/elf.h文件：

#define EI_NIDENT (16)

typedef struct
{
  unsigned char e_ident[EI_NIDENT]; /* 魔数和其他信息 */
  Elf32_Half    e_type;         /* 目标文件类型 */
  Elf32_Half    e_machine;      /* 硬件平台 */
  Elf32_Word    e_version;      /* elf头部版本 */
  Elf32_Addr    e_entry;        /* 程序进入点 */
  Elf32_Off e_phoff;            /* 程序头表偏移量 */
  Elf32_Off e_shoff;            /* 节头表偏移量 */
  Elf32_Word    e_flags;        /* 处理器特定标志 */
  Elf32_Half    e_ehsize;       /* elf头部长度 */
  Elf32_Half    e_phentsize;    /* 程序头表中一个条目的长度 */
  Elf32_Half    e_phnum;        /* 程序头表条目数目 */
  Elf32_Half    e_shentsize;    /* 节头表中一个条目的长度 */
  Elf32_Half    e_shnum;        /* 节头表条目数目 */
  Elf32_Half    e_shstrndx;     /* 节头表字符索引 */
} Elf32_Ehdr;

typedef struct
{
  unsigned char e_ident[EI_NIDENT]; /* Magic number and other info */
  Elf64_Half    e_type;         /* Object file type */
  Elf64_Half    e_machine;      /* Architecture */
  Elf64_Word    e_version;      /* Object file version */
  Elf64_Addr    e_entry;        /* Entry point virtual address */
  Elf64_Off e_phoff;        /* Program header table file offset */
  Elf64_Off e_shoff;        /* Section header table file offset */
  Elf64_Word    e_flags;        /* Processor-specific flags */
  Elf64_Half    e_ehsize;       /* ELF header size in bytes */
  Elf64_Half    e_phentsize;        /* Program header table entry size */
  Elf64_Half    e_phnum;        /* Program header table entry count */
  Elf64_Half    e_shentsize;        /* Section header table entry size */
  Elf64_Half    e_shnum;        /* Section header table entry count */
  Elf64_Half    e_shstrndx;     /* Section header string table index */
} Elf64_Ehdr;

2.查看相关信息

以实践2.3中的passwd.c为例：

gcc -c passwd.c -o passwd.o //生成汇编文件
hexdump -x passwd.o //查看十六进制信息

objdump –x passwd.o    //查看段信息
readelf -a passwd.o   //查看段信息

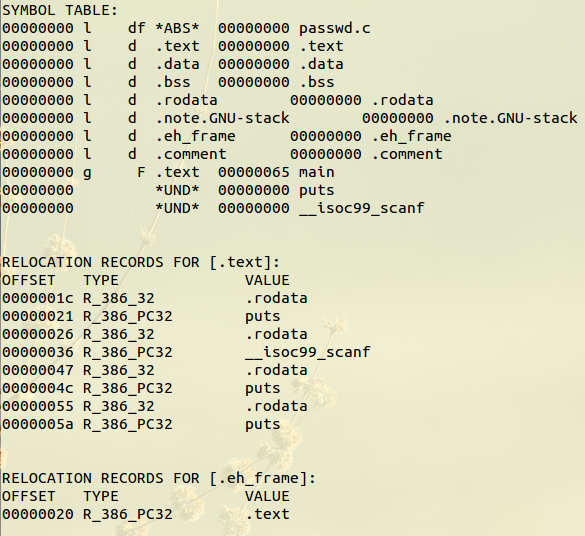

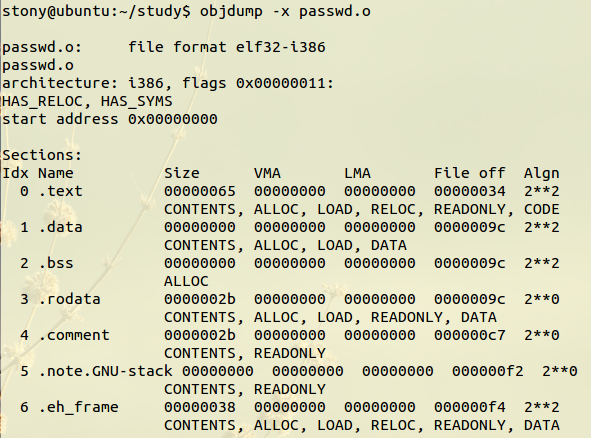

使用objdump命令结果如下：

enter description here

enter description here
使用readelf命令结果如下：

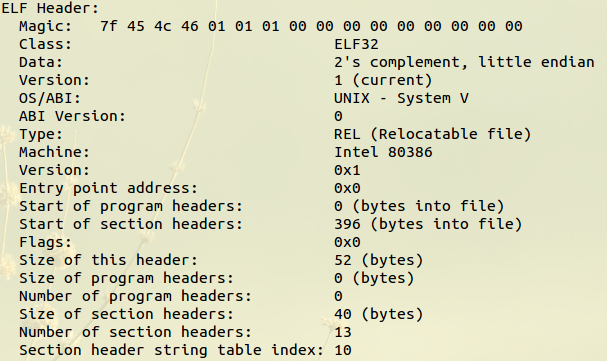

文件头：

enter description here
段表：

enter description here

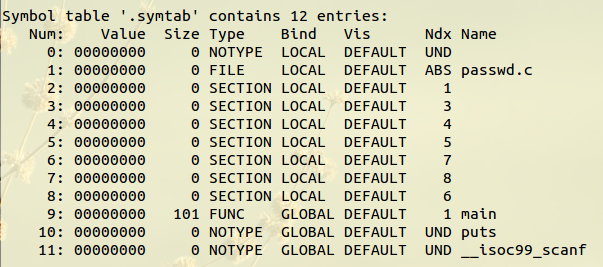

符号表：

enter description here

3.具体分析

3.1 文件头分析

32位的elf文件头大小是52字节，如下：

enter description here
第一行实际内容为7f45 4c46 0101 0100 0000 0000 0000 0000
前四个字节7f45 4c46（0x45，0x4c，0x46是’e','l','f'对应的ASCII）是个魔数（magic number)，表示这是一个ELF对象，接下来的一个字节10表示是一个32位对象（如果是64位的对象是02），再接下来的一个字节01表示采用小端法表示，再接下来的一个字节01表示文件头版本，剩下的默认都设置为0。

第二行：

e_type      2字节   0x0001      表示重定位文件
e_machine   2字节   0x0003      表示386体系文件
e_version   4字节   0x00000001  表示是当前版本
e_entry     4字节   0x00000000  表示程序入口地址（无）

第三行：

e_phoff     4字节   0x00000000  表示程序头表的偏移地址（无）
e_shoff     4字节   0x0000018c  表示段表偏移地址
e_flags     4字节   0x00000000  表示处理器特定标志（未知）
e_ehsize    2字节   0x0034      表示elf头部长度
e_phentsize 2字节   0x0000      表示程序头表中一个条目的长度
e_phnum     2字节   0x0000      表示程序头表条目数目（0）
e_shentsize 2字节   0x0028      表示每个节头表条目的大小（0x28）
e_shnum     2字节   0x000d      表示节头表条目数（13）
e_shstrndx  2字节   0x000a      表示节头表字符索引（10）

由以上可知，节头表从0x0000018c处开始，每个节区大小为0x28，一共有13个节区，第0xa是段表索引号。

3.2 节区：

第一节区：0x18c-0x1b3
enter description here
第二节区：0x1b4-0x1db

第三节区：0x1dc-0x203

第四节区：0x204-0x22b

第五节区：0x22c-0x253

第六节区：0x254-0x27b

第七节区：0x27c-0x2a3

第八节区：0x2a4-0x2cb

第九节区：0x2cc-0x2f3

第十节区：0x2f4-0x31b

第十一节区：0x31c-0x343
enter description here
第十二节区：0x344-0x36b

第十三节区：0x36c-0x393

3.3 节头表

typedef struct
{
  Elf32_Word    sh_name;        /* 节名在字符表中的索引 */
  Elf32_Word    sh_type;        /* 小节的类型 */
  Elf32_Word    sh_flags;       /* 小节属性 */
  Elf32_Addr    sh_addr;        /* 节在运行时的虚拟地址 */
  Elf32_Off sh_offset;      /* 小节的文件偏移 */
  Elf32_Word    sh_size;        /* 小节的大小 */
  Elf32_Word    sh_link;        /* 链接的另外一小节的索引 */
  Elf32_Word    sh_info;        /* 附加的小节信息 */
  Elf32_Word    sh_addralign;       /* 小节对齐 */
  Elf32_Word    sh_entsize;     /* 固定大小的入口的表 */
} Elf32_Shdr;

也就是说，在得出上一步的每一个节区的节头表内容后，就可以按照这个表来查找到具体段的段偏移sh_offset和段大小sh_offset。

查看的命令：
readelf命令

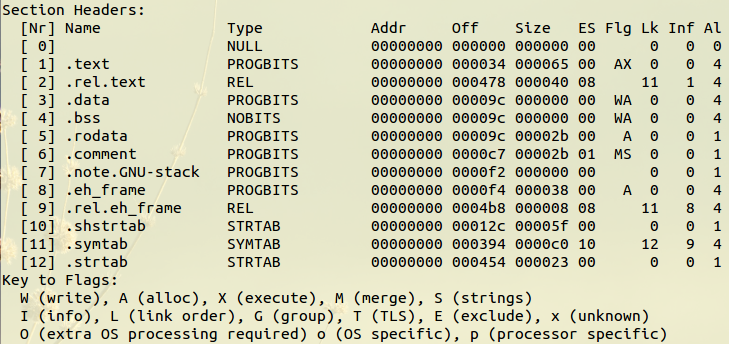

readelf –S passwd.o //查看段表中中存放的所有的节头

enter description here

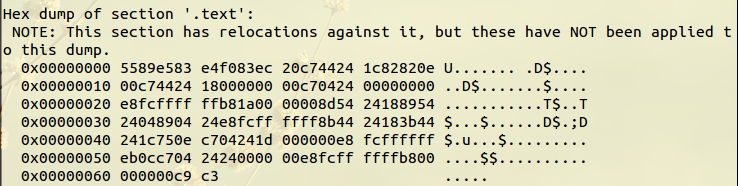

如要查看.text段，因为对应的索引为1，所以输入：

readelf -x 1 passwd.o

enter description here

hexdump命令
查阅得知，.text的偏移量是0x34=52，大小是0x65=101

hexdump –s 52 –n 101 –C passwd.o

[enter description here][22]

3.4 理解常见段

.text section
可执行指令的集合，.data和.text都是属于PROGBITS类型的section，这是将来要运行的程序与代码。
.strtab section
属于STRTAB类型，可以在文件中看到，储存着符号的名字。
.symtab section
存放所有section中定义的符号名字，比如“data_items”，“start_loop”，是属于SYMTAB类型，它描述了.strtab中的符号在“内存”中对应的“内存地址”。
.rodata section
ro代表read only，即只读数据(const)。
