零、相关说明：

    在“jsxyhelu.cnblogs.com/机器视觉”栏目主要介绍和图像处理和机器视觉相关的的成套的解决方案、思路和软件集。希望能够为大家在实际工作中解决具体问题提供一些帮助。

一、背景资料：

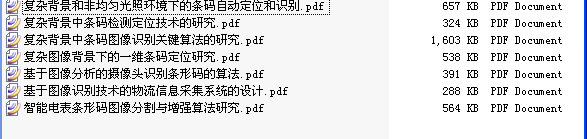

       现在一维码、二维码广泛使用于工业各方面。很多和图像处理相关的需求也有所涉及。这里也看过一些论文，里面有一些方法还是art-of-air的，也有一些具备一定参考价值。这里只是谈一谈一般情况下的提取和识别。对于特殊情况，肯定要特殊对待，其实本身是一个增强的处理。在条码的处理和产生部分，主要借助了zxing



        那么，问题可以分为三个

      1.1如何从图片中获取条码区域并且提取条码（由于缺乏二维码图片所有这里只分析一维码，以后有了二维码实际拍摄的图片再补上）；

      1.2如何识别条码；

      1.3如何参数条码

二、主要内容：

      2.1如何 从图片中获取条码区域并且提取条码

      条码（也就是一维码）在设计的时候就被设计成纵向冗余的。提取就可以借助这一特性。

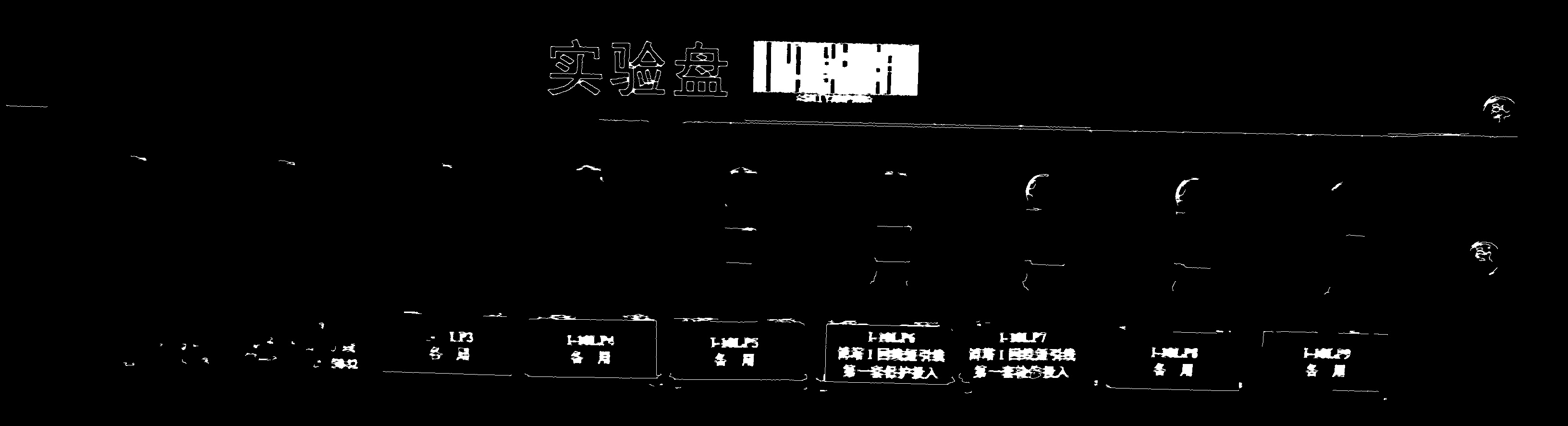

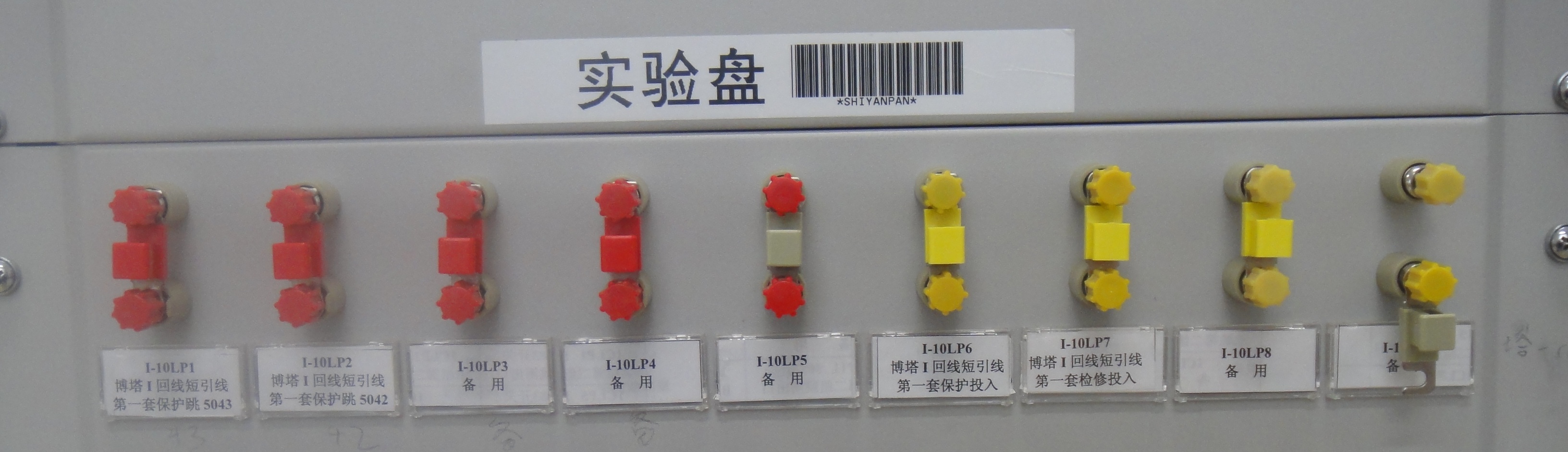

      比如这样的图像，经过canny->dilate->erode就可以得到这样的结果

    Mat cannyClone = Mat : :zeros(Size(gray.cols,gray.rows),gray.type());
    Canny(gray,canny, 100, 255);
    Mat element  = getStructuringElement(MORPH_ELLIPSE,Size( 7, 3));
    morphologyEx(canny,canny,CV_MOP_DILATE,element);
    morphologyEx(canny,canny,CV_MOP_ERODE ,element);
    imwrite( "canny.jpg",canny);

      特征已经比较明显了，紧接着选取所有轮廓中最大的，并且将这个最大轮廓的外界长方形整个的扣出来，一般情况下就能够得到正确的结果：

findContours(canny,contours,CV_RETR_TREE,CV_CHAIN_APPROX_NONE);
     for ( int i = 0;i <contours.size();i ++)
    {
         int itmp  =  contourArea(contours[i]);
         if (imaxcontour  < itmp )
        {
            imax  = i;
            imaxcontour  = itmp;
        }
    }
     //找到轮廓的处理
    Rect boundRect; //最小外接矩形
    drawContours(cannyClone,contours,imax,Scalar( 255), - 1);
    boundRect  = boundingRect(Mat(contours[imax]));
    Mat srcRoi  = src(boundRect);
    imwrite( "barcode.jpg",srcRoi);



2.2如何识别条码；

     借助zxing的相关方法,这里的解法是一维/二维通用的

            string opFilePath  = System.Environment.CurrentDirectory  +  "\\result.jpg";
            MultiFormatReader mutiReader  =  new com.google.zxing.MultiFormatReader();
            Bitmap img  = (Bitmap)Bitmap.FromFile(opFilePath);
             if (img  == null)
                 return;
            LuminanceSource ls  =  new RGBLuminanceSource(img, img.Width, img.Height);
            BinaryBitmap bb  =  new BinaryBitmap( new com.google.zxing.common.HybridBinarizer(ls));
            Result r  = mutiReader.decode(bb);
            tb.Text  = r.Text;

2.2如何产生条码；

      同样是借助zxing的相关方法,这个具体看代码和相关资料。



三、遗留问题：

      由于zxing没有从源代码上吸收，所以无法保证算法的强壮性和可移植性，许多时候最终平台的选择还要考虑到zxing的本身的问题；

      同时，对于一些可能比较复杂的情况，可能这里的比较简单的获取方法还有问题，还需要具体问题具体对待。
