关于射级跟随器中输出负载加重情况的理解

最新推荐文章于 2025-04-14 11:00:24 发布
最新推荐文章于 2025-04-14 11:00:24 发布
阅读量434 收藏
点赞数
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/lianjiehere/p/4260381.html
本文探讨了单管射极跟随器在输出大电流时出现波形失真的原因。通过对晶体管工作原理的分析，指出在交流信号作用下，基极电流的变化范围受到限制，导致输出电压无法达到更低值，从而发生失真。

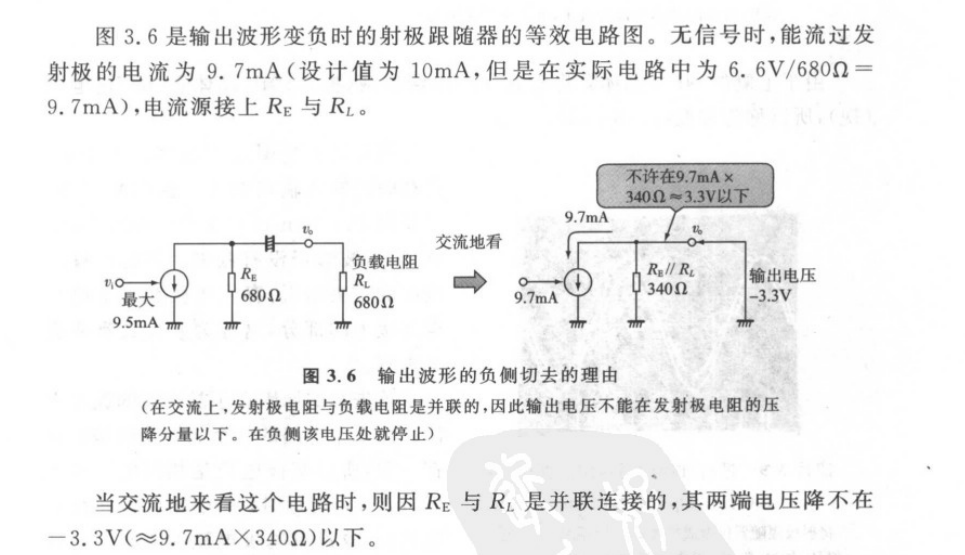

晶体管电路设计（上）铃木雅臣版，在介绍射级跟随器时提到一个现象就是单管射级跟随器使用时输出较大电流会出现波形失真的现象，他的解释是这样的

我的理解：既然三极管是电流型器件，自然要从电流着手，首先要明确一点，某一点的电流等于直流加交流，在稳态下ie是10mA，也就是说直流是10mA，在交流情况下，ie可能是任意值，但是有个条件交流加直流得到的总电流不能小于0，规定e点向地为正方向，那么正值代表电流朝地的方向，负值代表电流朝上由e到b，这是不可能的，最多是没有电流，那么也就是说交流最小是-10mA，-10mA对应的输出电压就是-3.3v也就是说交流电压不可能再低于-3.3v否则会有错误。

转载于:https://www.cnblogs.com/lianjiehere/p/4260381.html
