设计模式工具：UML基础

类图

矩形框                                          -类Class

第一层                                          -类名（抽象类用斜体）

第二层                                          -类的特性（字段和属性）

第三层                                          -类的操作（方法或行为）

访问控制                                     “+”表示public，“-”表示private，“#”表示protected





接口图                                         表示1：-带有<<interface>>

                                                   表示2：棒棒糖表示法









类与类之间

继承关系：空心三角形+实线

关联关系：实线箭头

聚合关系：空心菱形+实线箭头

合成关系：实心菱形+实线箭头

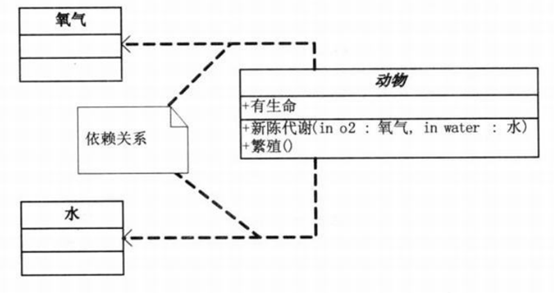

依赖关系：虚线箭头













类与接口之间

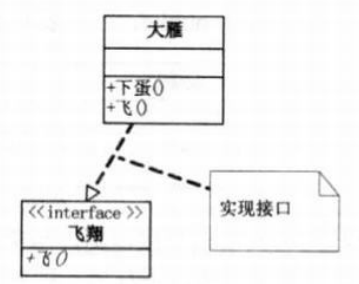

实线接口：空心三角形+虚线
