本文介绍了一种DHCP服务器与客户端处于不同网段时的配置方案，包括DHCP服务器、L3交换机及接入层交换机的具体设置，解决了因option82信息插入导致客户端无法获取IP地址的问题。

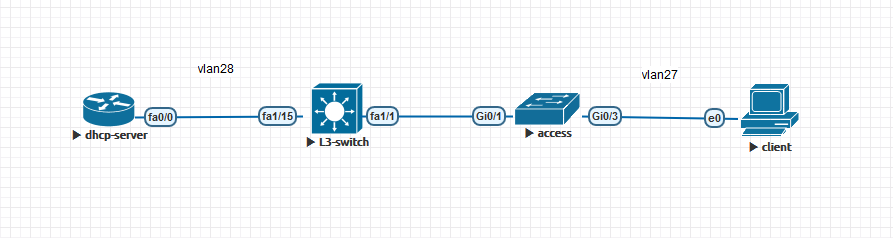

试验拓扑

环境：dhcp server和客户端处于不同网段的情况

dhcp server的配置

no ip routing
ip dhcp pool vlan27
   network 172.28.27.0 255.255.255.0
   default-router 172.28.27.254
   dns-server 172.28.28.15 172.28.28.16
ip default-gateway 172.28.28.254

L3-switch的配置

interface Vlan27
 ip dhcp relay information trusted
 ip address 172.28.27.254 255.255.255.0
 ip helper-address 172.28.28.253

access交换机配置

ip dhcp snooping vlan 27
ip dhcp snooping
interface GigabitEthernet0/1
 switchport trunk encapsulation dot1q
 switchport mode trunk
 media-type rj45
 speed 100
 duplex full
 no negotiation auto
 ip dhcp snooping trust

说明：这里L3的交换机同样需要配置 ip dhcp relay information trusted命令（在vlan内）或者全局配置ip dhcp relay information trust-all ，原来同上一篇博客的实例原因是一样的

因为access-switch接入层交换机默认开启了ip dhcp snooping information option，此时接入层交换机会在客户端发出的dhcp请求报文中插入option82信息（关于option82请看这里），由于dhcp server和客户端处于同一个网段中并没有经过dhcp中继代理，对于cisco的dhcp server而言，如果收到了一个插入了option82的请求报文，那么就会认为是一个从dhcp中继代理过来的请求报文，此时就会检查该报文的giaddr字段，但是由于属于同网段该字段是0.0.0.0 dhcp server会认为是一个不合法的地址，此时就会将该报文丢弃，导致客户端获取不到IP地址
