去年自己做过一个FFT的项目，自己写了一个FFT，因最近朋友询问关于FFT的一些东西，为了能给相关开发的工程师带来一些参考，写下此教程，因涉密原因，此教程直接使用官方的IP进行仿真测试 。

1 FFT的原理

因原理部分公式误码，因此删除了该部分，关于傅里叶变换的原理在网络上能搜到

一大堆，也就不再详细解释。



2 FFT ip配置

新建工程及ip这个就不说了，想必大家都清楚，我们直接对ip核参数进行配置

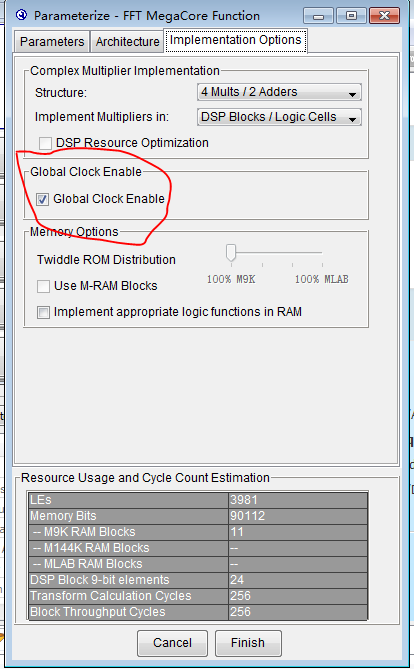

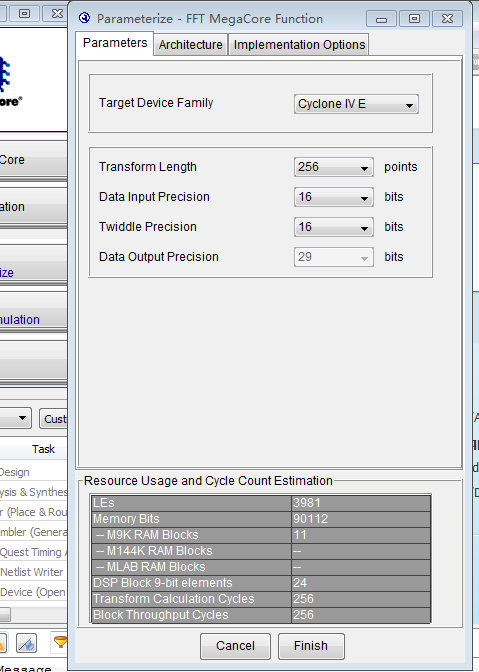

2.1 参数设置如下

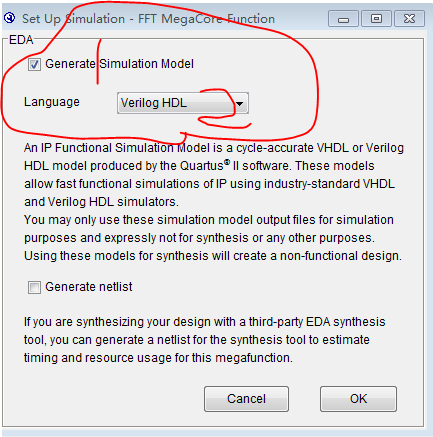

2.2 生成仿真模型

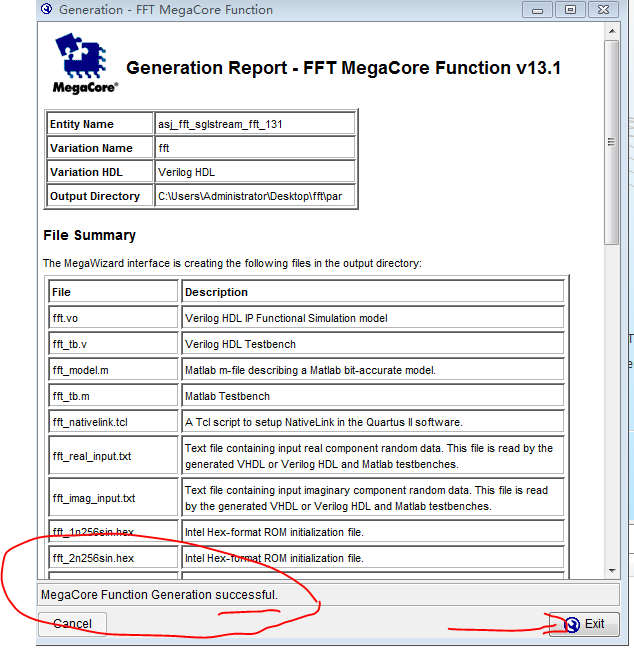

2.3 生成文件



3 FFT ip仿真

3.1 Matlab实现

Matlab文件包括fft_tb.m，fft_model.m两个文件，fft_model.m为函数实现文件，

fft_tb.m调用fft_model.m函数。

仿真步骤是：

1) 双击fft_tb.m，在代码编辑窗口Editor可以查看文件源码，

2) 点击RUN，运行fft_tb.m，在文件目录下生成了3个文件，分别为

fft_real_output_c_model.txt
