在网上收集的比较好的讲解三层架构的理解，我收集两部分，第一部分简单理解，第二部分比较详细。也有一些重复的地方

一、

C#三层架构登陆实例

很早之前，就听说过三层结构了。当时只知道三层结构是把系统的界面跟数据库操作等不相关的程序分别开来。原来这么简单的实现，确实传说中的三层结构啊。

首先，先来看一下是哪三层。表示层（UI，User Interface），业务逻辑层（BLL BusinessLogicLayer），数据访问层（DAL Data Access Layer）。三层的划分是物理上的划分。

表示层（UI），这个最容易理解，就是用户看到的主界面。

数据访问层（DAL），也不难理解，主要是负责数据的增删改查。

业务逻辑层（BLL），算是表示层和数据访问层的桥梁吧。里面主要存放一些业务流程。也就是逻辑。主要作用就是从DAL中获取数据，然后显示到UI上。

举一个例子，三层结构可以用饭店的实例来理解。

UI指的是服务员，BLL是厨师，DAL是采购员。

在顾客的眼里，只能看到服务员为他们服务。并不知道后台厨师和采购员是如何做的。对于上述三种不同的角色来说，无论哪个环节出了问题，只需要更换一个员工就可以照常营业的。

三层架构的优势，还是职责分离，降低耦合。

接下来，看一个使用三层结构的登陆实例。首先，需要声明一下。这个实例中有很多bug需要优化。不过对于展示三层的主要思想足够了。仅仅是一个实例而已。

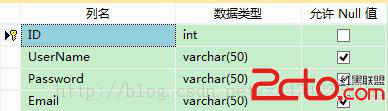

数据库表：

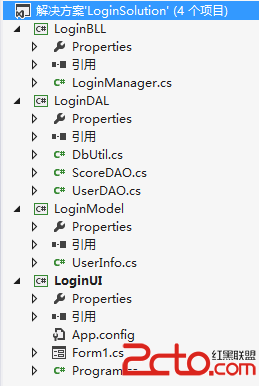

这是数据模块图：

细心的读者肯定会发现，除了UI,BLL,DAL这三个之外还有一个Moudel存在，这个Moudel不属于任何一层，只是为了更好地链接三层而存在的。这个类只存储，与以上三类共同使用的东西。起一个协调的作用。Moudel类，也就是实体类。

下面是这几个层次的关系。

接下来需要看一下，他们分别是如何实现各自的分工的。

Entity类：

using System;

using System.Collections.Generic;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

namespace Login.Model

{

public class UserInfo //实体类，用于保存用户信息

{

public int ID { get; set; }

public string UserName { get; set; }

public string Password { get; set; }

public string Email { get; set; }

}

U层：

using System;

using System.Collections.Generic;

using System.ComponentModel;

using System.Data;

using System.Drawing;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Windows.Forms;

namespace LoginUI

{

public partial class Form1 : Form

{

public Form1()

{

InitializeComponent();

}

private void label1_Click(object sender, EventArgs e)

{

}

private void btnLogin_Click(object sender, EventArgs e)

{

try

{

string userName = txtUserName.Text.Trim(); //取出用户界面的数据

string password = txtPassword.Text;

//如果没有问题，则登陆成功

MessageBox.Show("登陆用户：" + user.UserName);

}

catch (Exception ex) //如果登陆有异常则登陆失败

{

MessageBox.Show(ex.Message);

}

B层：

using System;

using System.Collections.Generic;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

namespace Login.BLL //业务逻辑层

{

public class LoginManager

{

public Login.Model.UserInfo UserLogin(string userName, string Password)

{

///throw new NotImplementedException();

if (user!= null) //如果数据库中没有数据，即为首次登陆了。增加10积分

{

sDAO.UpdateScore(userName, 10);

return user;

}

else //如果数据库中没有该用户名，则登陆失败

{

throw new Exception("登陆失败");

}

D层：

using System;

using System.Collections.Generic;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

namespace Login.DAL //数据访问层

{

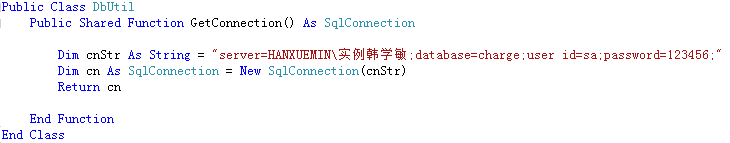

class DbUtil //用于保存链接服务器的sql语句

{

public static string ConnString = @"Server=zc-pc;Database=Login;User ID=sa; Password=123456";

}

using System;

using System.Collections.Generic;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Data;

using System.Data.SqlClient;

namespace Login.DAL

{

public class UserDAO

{

public Login.Model.UserInfo SelectUser(string userName, string Password) //根据 ui 选择返回一个user

{

using (SqlConnection conn = new SqlConnection(DbUtil.ConnString))

{

//创建一个命令对象，并添加命令

SqlCommand cmd = conn.CreateCommand();

cmd.CommandText = @"SELECT ID,UserName,Password,Email FROM USERS WHERE UserName=@UserName AND Password=@Password";

cmd.CommandType = CommandType.Text;

cmd.Parameters.Add(new SqlParameter("@userName", userName));

cmd.Parameters.Add(new SqlParameter("@Password", Password));

conn.Open(); //打开数据链接

SqlDataReader reader= cmd.ExecuteReader();

while (reader.Read()) //开始读取数据

{

if (user==null) //如果没有，则重新生成一个

{

user=new Login.Model.UserInfo();

}

user.ID=reader.GetInt32(0);

user.UserName=reader.GetString(1);

user.Password=reader.GetString(2);

if(!reader.IsDBNull(3)) //不要求一定要有email，也可以返回

{

user.Email=reader.GetString(3);

}

return user;

}

using System;

using System.Collections.Generic;

using System.Linq;

using System.Text;

using System.Threading.Tasks;

using System.Data.SqlClient;

namespace Login.DAL

{

public class ScoreDAO //首次登陆，增加10积分

{

public void UpdateScore(string userName, int value)

{

using (SqlConnection conn = new SqlConnection(DbUtil.ConnString))

{

SqlCommand cmd = conn.CreateCommand(); //创建一个命令对象

cmd.CommandText = @"INSERT INTO SCORES(UserName,Score) Values(@UserName,@Score)"; //修改Score表数据

cmd.Parameters.Add(new SqlParameter("@userName", userName));

cmd.Parameters.Add(new SqlParameter("@Score", value));

conn.Open();

cmd.ExecuteNonQuery();

}

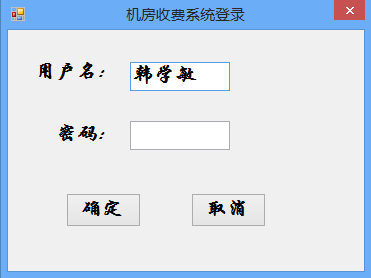

接下来，看一下执行结果：

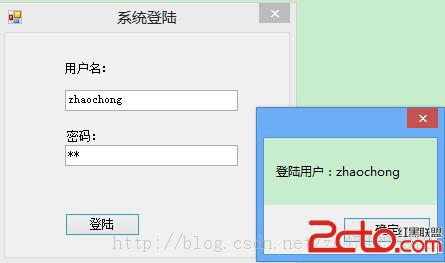

执行成功的情况：

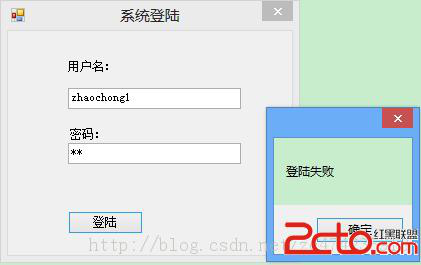

输入错误信息：

虽然这是一个很小的实例，但是用来学习三层却足够了。有写的不好的地方可以理解。

总结：对于使用三层架构的程序来说，哪层出错改哪里。极大程度的降低了系统的耦合性。当然，具有层次的程序，维护起来必然要方便许多。

-------------------------------------------------------------------------------------------------------------------------

二、

理解C#中得三层架构

表示层
业务逻辑层（BLL）
数据访问层（DAL）

关联：产生依赖关系

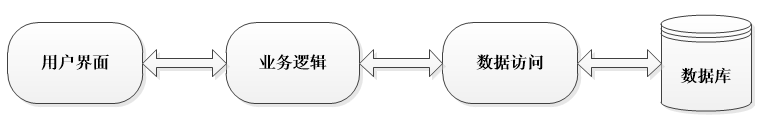

描述：三层体系结构就是在客户端和数据库之间加一个中间层，通常情况下客户端不能直接和数据库进行交互，而是通过中间层和数据层进行交互的。

　　【表示层】

　　　　主要负责完成用户和系统的交互。

　　　　它接收用户输入的信息，并把上级传来的处理结果表示给用户。盖层有时候兼容一小部分业务逻辑层的作用（验证用户输入的数据及其合法性）

　　　　一般作为Windows或者Web应用程序

　　【业务逻辑层】

　　　　接收表示层传来的数据，以参数的形式传给数据访问层；然后接收数据层发来的处理好的数据，传给表示层。

　　　　该层所做的工作比较复杂，如：实现业务流程、业务的数据校验

　　　　是表示层和数据层之间的桥梁，都需要通过业务逻辑层来完成信息数据的收发

　　【数据访问层】

　　　　数据访问层为系统提供了规范，统一数据的访问入口，保证业务逻辑层对系统数据访问层的规范和高效，从而实现数据被高效、安全的访问

　　　　该层会根据业务逻辑层的请求去处理和数据库之间的交互，不对数据做任何业务上的加工

【本人见解】

　　表示层接受用户的请求，根据用户的请求去通知业务逻辑层，业务逻辑层收到请求，首先对请求进行审核，然后将请求发给数据访问层或者直接返回到表示层，数据访问层收到请求后就开始访问数据库，数据访问层通过数据库的访问得到请求的结果，并把结果通知业务逻辑层，业务逻辑层收到请求结果将请求结果通知表示层，表示层收到请求结果，然后把结果显示给用户；

　　ps：用户登录系统就是这一应用的实例。

　　　　用户输入账号密码---->表示层先判断，符合----->业务逻辑层进行封装--------->数据访问层进行进一步安全、高效的判断------->结果给业务逻辑层------->表示层显示结果

　　　　这种传递是一步一步的进行下去，一步一步的回来，不能跨越传递。

在三层之间，各层之间是相互依赖的关系的，表示层依赖业务层逻辑，业务层依赖数据访问层，三层之间通过自身提供的对外方法来传递访问

三层之间的松耦合互不干扰，之间的联系是通过自己提供的接口来访问；

三层结构各层之间的的数据传递方法分为请求和响应两个方法；

项目依赖方向：先从表示层传递到业务层再到数据层；

数值返回：数据层返回给业务逻辑层，在由业务逻辑层返回给表示层，然后由表示层进行显示；

------------------------------------------------------------------------------------------

三层架构已经学了一段时间,一直想做一个比较完整、比较完美的总结。但是左思右想，不知道如何下笔。都说万事开头难嘛，今天整理了一下凌乱的思路，哎，还是没整理好，想到哪就说到哪吧。

初学者很不理解：

1，什么是三层？

2，为什么使用三层？

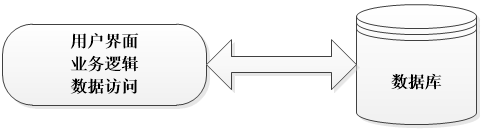

3，三层与以往使用的两层相比有什么不同？它的优势在哪里？

4，如何学好三层？如何应用三层？

……

这篇博客里我会给大家一一解释一下，略懂皮毛忘大家见谅！！！

米老师一直强调：让学习和生活结合，把学习和生活联系，这样的学习才叫会学习，会生活。

对于三层我左思右想，如何与实际相联系。好嘛，昨晚突然有了“灵感”。还记得大话设计模式里第23章大鸟和小菜吃羊肉串的故事——由在小摊吃到饭店吃引来的一个命令模式（当然今天不是研究命令模式）。服务员、厨师、采购员。

这不就是个典型的三层架构吗？？？(⊙ o ⊙ )啊！哈哈（这个后面再做解释）

先了解：

1,什么是三层？

UI(表现层):主要是指与用户交互的界面。用于接收用户输入的数据和显示处理后用户需要的数据。

BLL:(业务逻辑层):UI层和DAL层之间的桥梁。实现业务逻辑。业务逻辑具体包含：验证、计算、业务规则等等。

DAL:(数据访问层):与数据库打交道。主要实现对数据的增、删、改、查。将存储在数据库中的数据提交给业务层，同时将业务层处理的数据保存到数据库。（当然这些操作都是基于UI层的。用户的需求反映给界面（UI），UI反映给BLL，BLL反映给DAL，DAL进行数据的操作，操作后再一一返回，直到将用户所需数据反馈给用户）

每一层都各负其责，那么该如何将三层联系起来呢？

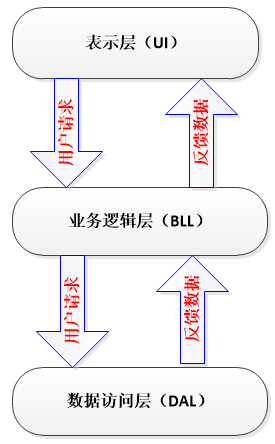

1>单项引用（见下图）

2>这时候实体层（Entity）来了。（注：当然，实体层的作用不止这些）

Entity(实体层)：它不属于三层中的任何一层，但是它是必不可少的一层。

Entity在三层架构中的作用：

1,实现面向对象思想中的"封装";

2，贯穿于三层，在三层之间传递数据;

（注：确切的说实体层贯穿于三层之间，来连接三层）

3，对于初学者来说，可以这样理解：每张数据表对应一个实体，即每个数据表中的字段对应实体中的属性（注：当然，事实上不是这样。为什么？1＞，可能我们需要的实体在数据表对应的实体中并不存在；2＞，我们完全可以将所有数据表中的所有字段都放在一个实体里）

4，每一层（UI—>BLL—>DAL）之间的数据传递（单向）是靠变量或实体作为参数来传递的，这样就构造了三层之间的联系，完成了功能的实现。

但是对于大量的数据来说，用变量做参数有些复杂，因为参数量太多，容易搞混。比如：我要把员工信息传递到下层，信息包括：员工号、姓名、年龄、性别、工资．．．．用变量做参数的话，那么我们的方法中的参数就会很多，极有可能在使用时，将参数匹配搞混。这时候，如果用实体做参数，就会很方便，不用考虑参数匹配的问题，用到实体中哪个属性拿来直接用就可以，很方便。这样做也提高了效率。

（注：这里为什么说可以暂时理解为每个数据表对应一个实体？？答：大家都知道，我们做系统的目的，是为用户提供服务，用户可不关心你的系统后台是怎么工作的，用户只关心软件是不是好用，界面是不是符合自己心意。用户在界面上轻松的增、删、改、查，那么数据库中也要有相应的增、删、改、查，而增删改查具体操作对象就是数据库中的数据，说白了就是表中的字段。所以，将每个数据表作为一个实体类，实体类封装的属性对应到表中的字段，这样的话，实体在贯穿于三层之间时，就可以实现增删改查数据了）

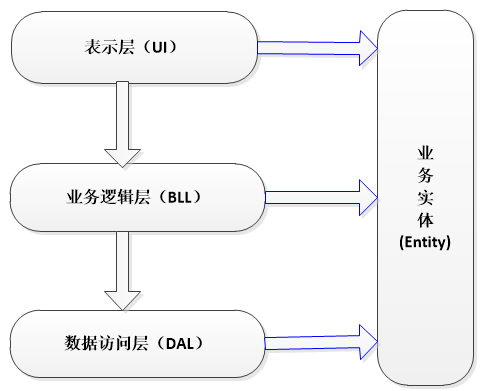

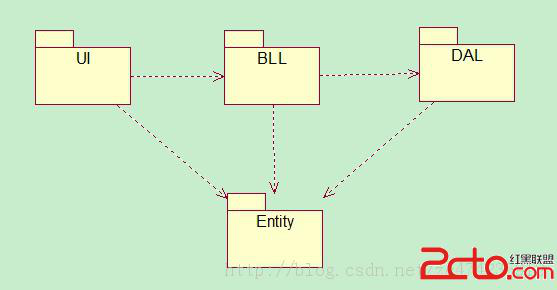

综上所述:三层及实体层之间的依赖关系:

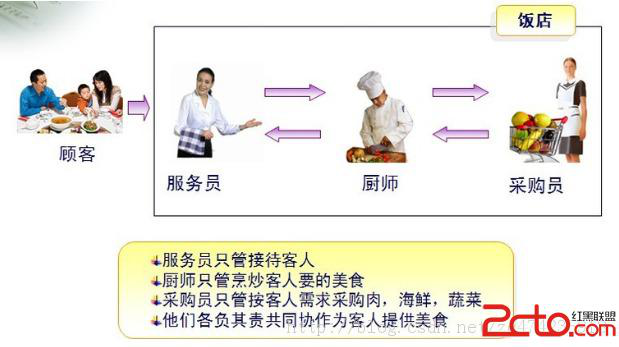

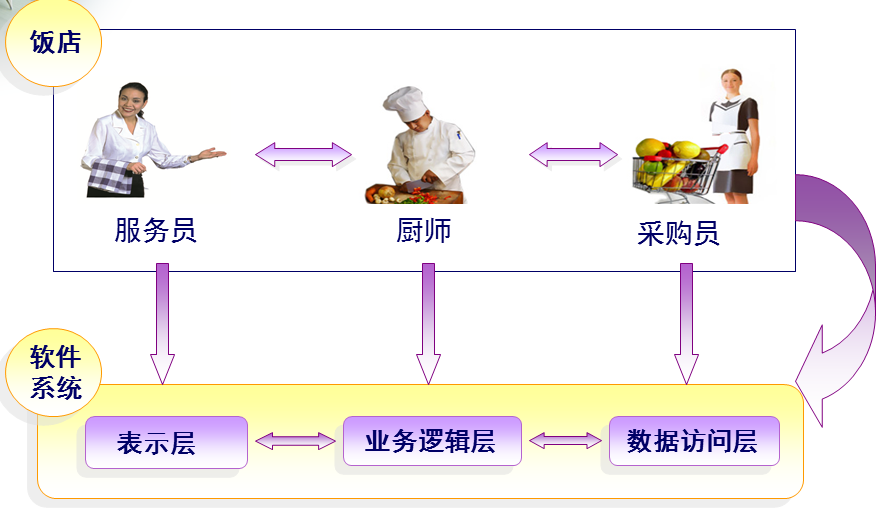

思想来源于生活：

服务员：只管接待客人；

厨师：只管做客人点的菜；

采购员：只管按客人点菜的要求采购食材；

他们各负其职，服务员不用了解厨师如何做菜，不用了解采购员如何采购食材；厨师不用知道服务员接待了哪位客人，不用知道采购员如何采购食材；同样，采购员不用知道服务员接待了哪位客人，不用知道厨师如何做菜。

他们三者是如何联系的？

比如：厨师会做：炒茄子、炒鸡蛋、炒面——此时构建三个方法（ cookEggplant()、cookEgg()、cookNoodle())

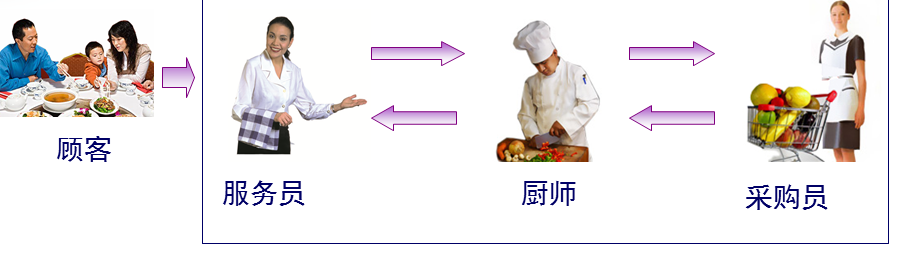

顾客直接和服务员打交道，顾客和服务员（UI层）说：我要一个炒茄子，而服务员不负责炒茄子，她就把请求往上递交，传递给厨师（BLL层），厨师需要茄子，就把请求往上递交，传递给采购员（DAL层），采购员从仓库里取来茄子传回给厨师，厨师响应cookEggplant()方法，做好炒茄子后，又传回给服务员，服务员把茄子呈现给顾客。

这样就完成了一个完整的操作。

在此过程中，茄子作为参数在三层中传递，如果顾客点炒鸡蛋，则鸡蛋作为参数（这是变量做参数）。如果，用户增加需求，我们还得在方法中添加参数，一个方法添加一个，一个方法设计到三层；何况实际中并不止设计到一个方法的更改。所以，为了解决这个问题，我们可以把茄子、鸡蛋、面条作为属性定义到顾客实体中，一旦顾客增加了炒鸡蛋需求，直接把鸡蛋属性拿出来用即可，不用再去考虑去每层的方法中添加参数了，更不用考虑参数的匹配问题。

这样讲，不知道大家是不是可以明白。（待会实例解释吧）
