Apache Spark源码走读之5 -- DStream处理的容错性分析

在流数据的处理过程中，为了保证处理结果的可信度(不能多算，也不能漏算)，需要做到对所有的输入数据有且仅有一次处理。在Spark Streaming的处理机制中，不能多算，比较容易理解。那么它又是如何作到即使数据处理结点被重启，在重启之后这些数据也会被再次处理呢？

环境搭建

为了有一个感性的认识，先运行一下简单的Spark Streaming示例。首先确认已经安装了openbsd-netcat。

运行netcat

nc -lk 9999

运行spark-shell

SPARK_JAVA_OPTS=-Dspark.cleaner.ttl=10000 MASTER=local-cluster[2,2,1024] bin/spark-shell

在spark-shell中输入如下内容

import org.apache.spark.streaming._
import org.apache.spark.streaming.StreamingContext._
val ssc = new StreamingContext(sc, Seconds(3)) val lines = ssc.socketTextStream("localhost", 9999) val words = lines.flatMap( _.split(" ")) val pairs = words.map(word => (word,1)) val wordCount = pairs.reduceByKey(_ + _) wordCount.print() ssc.start() ssc.awaitTermination()

当ssc.start()执行之后，在nc一侧输入一些内容并回车，spark-shell上就会显示出统计的结果。

数据接收过程

来看一下代码实现层面，从两个角度来说，一是控制层面(control panel)，另一是数据层面(data panel)。

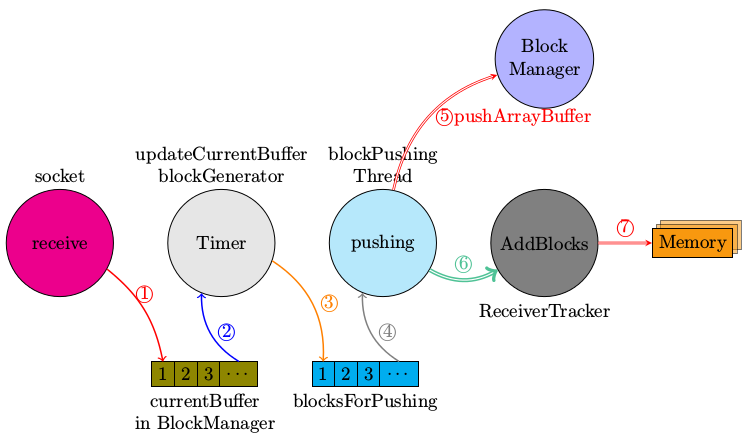

Spark Streaming的数据接收过程的控制层面大致如下图所示。

简要讲解一下上图的意思，

1. 数据真正接收到是发生在SocketReceiver.receive函数中，将接收到的数据放入到BlockGenerator.currentBuffer
2. 在BlockGenerator中有一个重复定时器，处理函数为updateCurrentBuffer, updateCurrentBuffer将当前buffer中的数据封装为一个新的Block，放入到blocksForPush队列中
3. 同样是在BlockGenerator中有一个BlockPushingThread，其职责就是不停的将blocksForPush队列中的成员通过pushArrayBuffer函数传递给blockmanager,让BlockManager将数据存储到MemoryStore中
4. pushArrayBuffer还会将已经由BlockManager存储的Block的id号传递给ReceiverTracker，ReceiverTracker会将存储的blockId放到对应StreamId的队列中

socket.receive->receiver.store->pushSingle->blockgenerator.updateCurrentBuffer->blockgenerator.keepPushBlocks->pushArrayBufer

->ReceiverTracker.addBlocks

pushArrayBuffer函数的定义如下

  def pushArrayBuffer(
      arrayBuffer: ArrayBuffer[_],
      optionalMetadata: Option[Any],
      optionalBlockId: Option[StreamBlockId]
    ) {
    val blockId = optionalBlockId.getOrElse(nextBlockId)
    val time = System.currentTimeMillis
    blockManager.put(blockId, arrayBuffer.asInstanceOf[ArrayBuffer[Any]],
      storageLevel, tellMaster = true)
    logDebug("Pushed block " + blockId + " in " + (System.currentTimeMillis - time) + " ms") reportPushedBlock(blockId, arrayBuffer.size, optionalMetadata) }

数据结构的变化过程

Spark Streaming数据处理高效的原因之一就是批量的进行数据分析，那么这些批量的数据是如何聚集起来的呢？换种方式来表述这个问题，在某一时刻，接收到 的数据是单一的，也就是我们最多只能组成<t,data>这种数据元组，而在runJob的时候是批量的提取和分析数据的，这个批量数据的组 成是在什么时候完成的呢？

下图大到勾勒出一条新的message被socketreceiver接收之后，是如何通过一系列的处理而放入到BlockManager中，并同时由ReceiverTracker记录下相应的元数据的。



1. 首先new message被放入到blockManager.currentBuffer
2. 定时器超时处理过程，将整个currentBuffer中的数据打包成一条Block，放入到ArrayBlockingQueue,该数据结构支持FIFO
3. keepPushingBlocks将每一条Block(block中包含时间戳，接收到的原始数据）让BlockManager进行保存，同时通知ReceiverTracker已经将哪些block存储到了blockmanager中
4. ReceiverTracker将每一个stream接收到但还没有进行处理的block放入到receiverBlockInfo,其为一Hashmap. 在后面的generateJobs中会从receiverBlockInfo提取数据以生成相应的RDD

数据处理过程

数据处理中最重要的函数就是generateJobs, generateJobs会引发下述的函数调用过程，具体的代码就不一一罗列了。

1. jobgenerator.generateJobs->dstreamgraph.generateJobs->dstream.generateJob->getOrCompute->compute 生成RDD
2. job调用job.func

JobGenerator.generateJobs函数定义如下

  private def generateJobs(time: Time) {
    SparkEnv.set(ssc.env)
    Try(graph.generateJobs(time)) match {
      case Success(jobs) =>
        val receivedBlockInfo = graph.getReceiverInputStreams.map { stream => val streamId = stream.id val receivedBlockInfo = stream.getReceivedBlockInfo(time) (streamId, receivedBlockInfo) }.toMap jobScheduler.submitJobSet(JobSet(time, jobs, receivedBlockInfo)) case Failure(e) => jobScheduler.reportError("Error generating jobs for time " + time, e) } eventActor ! DoCheckpoint(time) }

我们先来谈一谈数据处理阶段是如何与上述的接收阶段中存储下来的数据挂上钩的。

假设上一次进行RDD处理发生在时间点t1,现在是时间点t2，那么在<t2,t1>之间有哪些blocks没有被处理呢？

想必你已经知道答案了，没有被处理的blocks全部保存在ReceiverTracker的receiverBlockInfo之中

在generateJob时，每一个DStream都会调用getReceivedBlockInfo，你说没有跟ReceiverTracker中的receivedBlockInfo连起来啊，别急！且看数据输入的源头ReceiverInputDStream中的getReceivedBlockInfo是如何定义的。代码列举如下。

  private[streaming] def getReceivedBlockInfo(time: Time) = {
    receivedBlockInfo(time)
  }

那么此处的receivedBlockInfo(time)是从何而来的呢，这个要看ReceivedInputDStream中的compute函数实现

override def compute(validTime: Time): Option[RDD[T]] = {
    // If this is called for any time before the start time of the context,
    // then this returns an empty RDD. This may happen when recovering from a
    // master failure if (validTime >= graph.startTime) { val blockInfo = ssc.scheduler.receiverTracker.getReceivedBlockInfo(id) receivedBlockInfo(validTime) = blockInfo val blockIds = blockInfo.map(_.blockId.asInstanceOf[BlockId]) Some(new BlockRDD[T](ssc.sc, blockIds)) } else { Some(new BlockRDD[T](ssc.sc, Array[BlockId]())) } }

至此终于看到了receiverTracker中的getReceivedBlockInfo被调用，也就是说将接收阶段的数据和目前处理阶段的输入通道打通了

函数调用路径，从generateJobs到sparkcontext.submitJobs. 这个时候要注意注册为DStreamGraph中的OutputStream上的操作会引发SparkContext.runJobs被调用。我们以 print函数为例看一下调用过程。

  def print() {
    def foreachFunc = (rdd: RDD[T], time: Time) => {
      val first11 = rdd.take(11)
      println ("-------------------------------------------") println ("Time: " + time) println ("-------------------------------------------") first11.take(10).foreach(println) if (first11.size > 10) println("...") println() } new ForEachDStream(this, context.sparkContext.clean(foreachFunc)).register() }

注意rdd.take，这个会引发runJob调用,不信的话，我们可以看一看其定义中调用runJob的片段。

      val left = num - buf.size
      val p = partsScanned until math.min(partsScanned + numPartsToTry, totalParts)
      val res = sc.runJob(this, (it: Iterator[T]) => it.take(left).toArray, p, allowLocal = true) res.foreach(buf ++= _.take(num - buf.size)) partsScanned += numPartsToTry }

小结一下数据处理过程

• 用time为关键字去取出在此时间之前加入的所有blockIds
• 真正提交运行的时候，rdd中的blockfetcher以blockId为关键字去blockmanagermaster获取真正的数据，即从socket上接收到的原始数据

容错处理

JobGenerator.generateJobs函数的最后会发出DoCheckpoint通知，该通知会让相应的actor将 DStreamCheckpointData写入到hdfs文件中，我们来看一看为什么需要写入checkpointdata以及哪些东西是包含在 checkpointdata之中。

在数据处理一节，我们已经分析到在generateJobs的时候会生成多个jobs,它们会通过sparkcontext.runJob接口而发送到cluster中被真正执行。

假设在t2，worker挂掉了，挂掉的worker直到t3才完全恢复。由于挂掉的原因，上一次generateJobs生成的job不一定被完 全处理了(也许有些已经处理了，有些还没有处理)，所以需要重新再提交一次。这里有一个问题，那就是可能导致针对同一批数据有重复处理的情况发生，从而无 法达到exactly-once的语义效果。

问题2： 在<t2,t3>这一段挂掉的时间之内，没有新的数据被接收，所 以Spark Streaming的SocketReceiver适合用来充当client侧而不是server侧。SocketReceiver读取到的数据应该存在 一个具有冗余备份机制的内存数据库或缓存队列里，如kafaka. 对问题2, Spark Streaming本身是解决不了的。当然这里再往下细究的话，会牵出负载均衡的问题。

checkpointData

checkpoint的成员变量有哪些呢，我们看一看其结构定义就清楚了。

  val master = ssc.sc.master
  val framework = ssc.sc.appName
  val sparkHome = ssc.sc.getSparkHome.getOrElse(null)
  val jars = ssc.sc.jars val graph = ssc.graph val checkpointDir = ssc.checkpointDir val checkpointDuration = ssc.checkpointDuration val pendingTimes = ssc.scheduler.getPendingTimes().toArray val delaySeconds = MetadataCleaner.getDelaySeconds(ssc.conf) val sparkConfPairs = ssc.conf.getAll

generatedRDDs是被包含在graph里面。所以不要突然之间惊惶失措，发觉没有将generatedRDDs保存起来。

checkpoint的数据是通过CheckpointwriteHandler真正的写入到hdfs，通过CheckPiontReader而读入。CheckpointReade在重启的时候会被使用到，判断是第一次干净的启动还是因错误而重启，判断的依据全部在cp这个变量。

为了达到重启之后而自动的检查并载入相应的checkpoint数据，那么在创建StreamingContext的时候就不能简单的通过调用new StreamingContext来完成，而是利用getOrCreate函数，代码示例如下。

// Function to create and setup a new StreamingContext
def functionToCreateContext(): StreamingContext = {
    val ssc = new StreamingContext(...)   // new context val lines = ssc.socketTextStream(...) // create DStreams ... ssc.checkpoint(checkpointDirectory) // set checkpoint directory ssc } // Get StreaminContext from checkpoint data or create a new one val context = StreamingContext.getOrCreate(checkpointDirectory, functionToCreateContext _) // Do additional setup on context that needs to be done, // irrespective of whether it is being started or restarted context. ... // Start the context context.start() context.awaitTermination()

小结

本文中讲述数据接收过程中所使用的两幅图使用tikz完成，里面包含的信息很丰富，有志于了解清楚Spark Streaming内部处理机制的同仁，不妨以此为参考进行详细的代码走读。

如果有任何不对或错误之处，欢迎批评指正。

参考资料

1. Spark Streaming源码分析 checkpointhttp://www.cnblogs.com/fxjwind/p/3596451.html
2. Spark Streaming Introductionhttp://jerryshao.me/architecture/2013/04/02/spark-streaming-introduction/
3. deep dive with Spark Streaming http://www.meetup.com/spark-users/events/122694912/
