西门子S7-1200与威纶通TK8071ip触摸屏实现以太网通讯

第一步，新建一个S7-1200项目，在PLC的属性中，将IP地址设为192.168.0.1（记得将触摸屏IP设置为同一网段）；

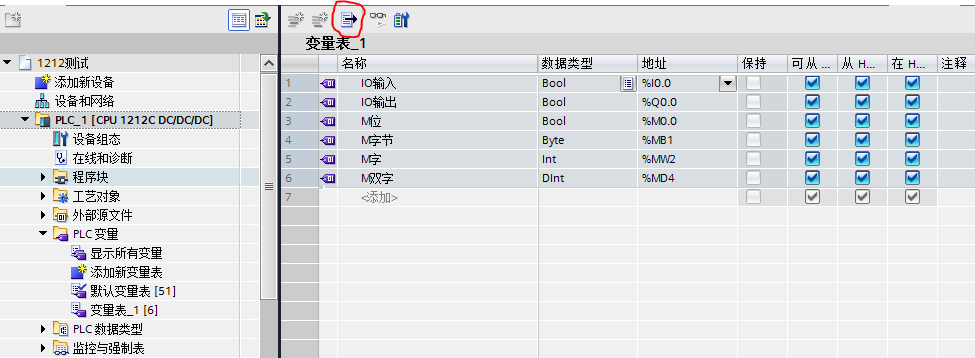

第二步，新建一个变量表，选中变量表中的所有内容（涵盖了常用的绝对地址类型），点击导出，生成一个PLCTages文件；



第三步，新建一个DB块，块内新建常用的数据类型，然后右键DB块，点击属性，去掉优化的块访问；

第四部，右键DB块，点击从块生成源，生成一个.db文件；

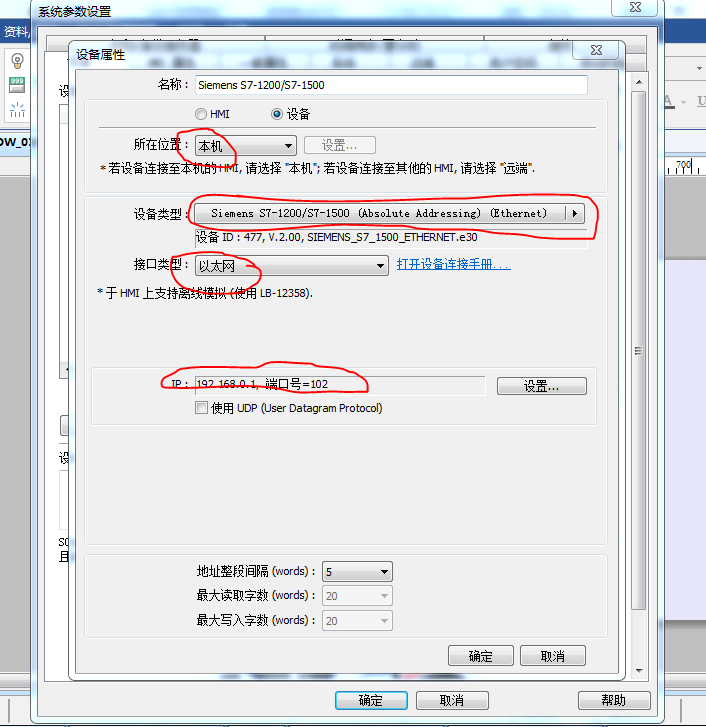

第五步，打开威纶通触摸屏编程软件，新建工程，触摸屏选择TK8071ip，在系统参数设置界面点击新建；

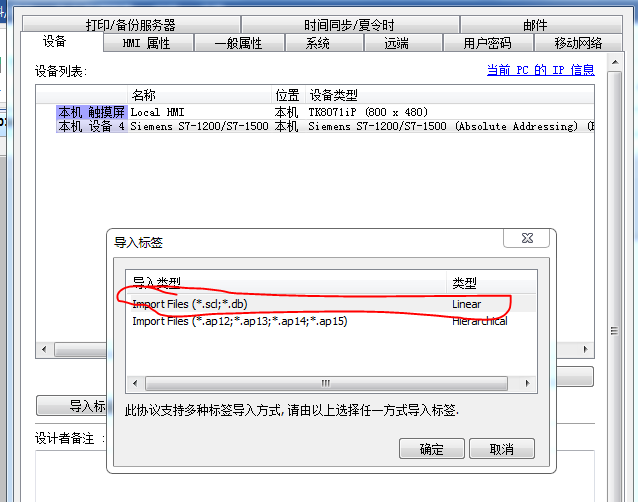

第六步，选中新建设备，点击导入标签，选择linear类型；

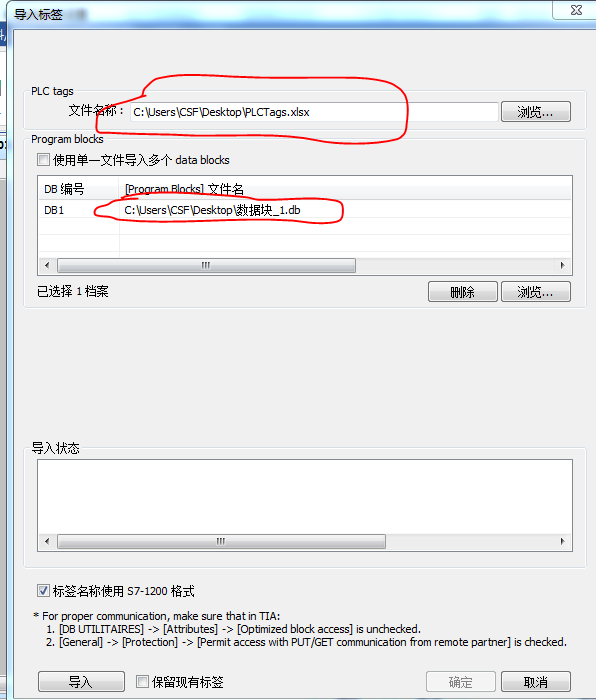

第七布，在导入标签对话框中，点击两个浏览，分别导入PLCTages和.db文件；

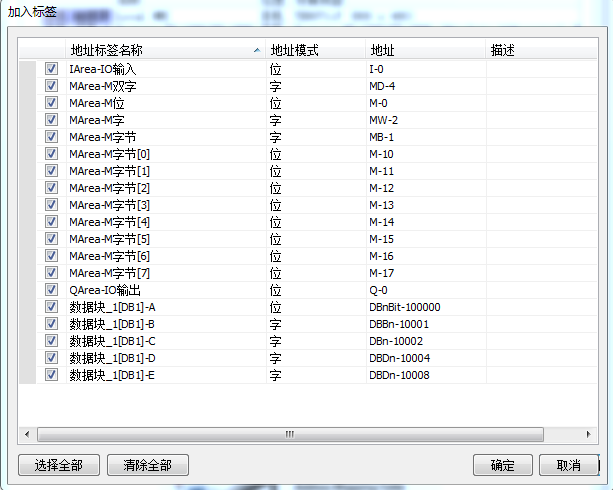

第八步，选中全部标签，点击确定；

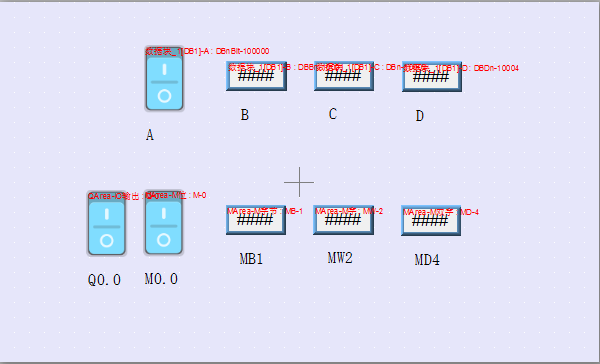

第九步，在触摸屏上编程，测试通讯是否正常。
