GMF的Logic照猫画虎之二：使用emf生成模型代码

在分析一中，我们在paletteFactory中添加了自己的控件，但是仍无法在画布上显示出控件

这是因为我们仍没有定义该控件的模型

我们在GEF中定义控件模型往往需要自己写代码，因此如果碰到控件的个数比较多的话，这将是一个较大的工作量。

既然这里是GMF，那么我们就可以省略咯，通过emf，让gmf自己生成模型code好了。

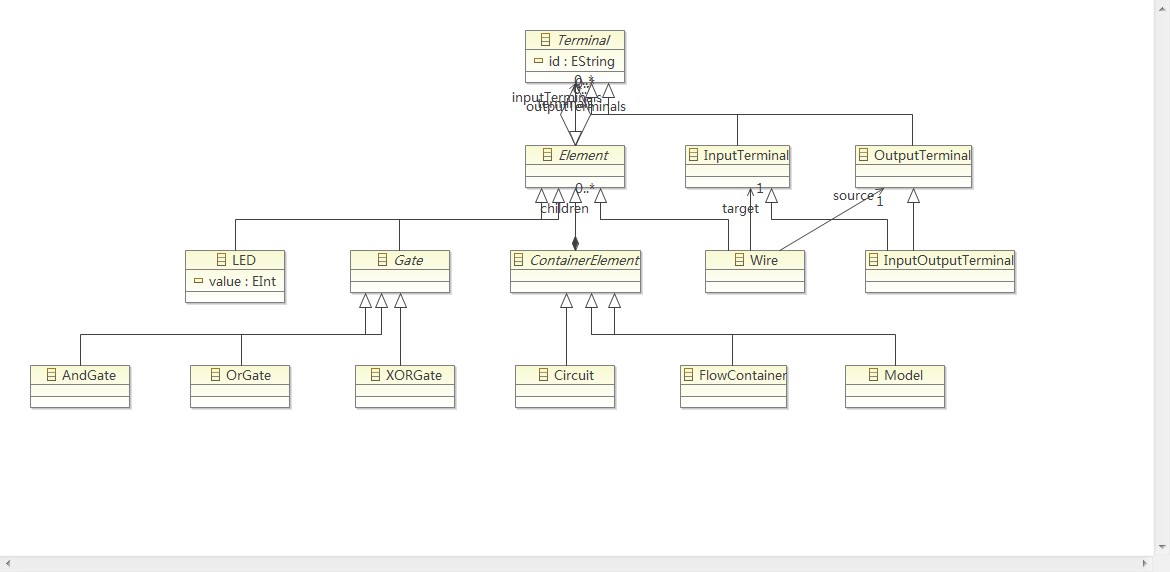

Logic的模型如图所示，在之前的GMF Tutorial中，我们可以根据UML图生成相应的模型代码，那么这里，无非是重复一遍而已咯

那么，让我们来回顾一下这个过程好了：

首先是，创建一个空的EMF工程：File -> new -> Other -> Eclipse Modeling Framework -〉Empty EMF Project

第二步是，在创建好的EMF工程画自己的UML图，选择model文件夹，右键new -> Other -> Eclipse Modeling Framework -> Ecore Diagram，这会生成两个文件：Test.ecore，Test.ecorediag

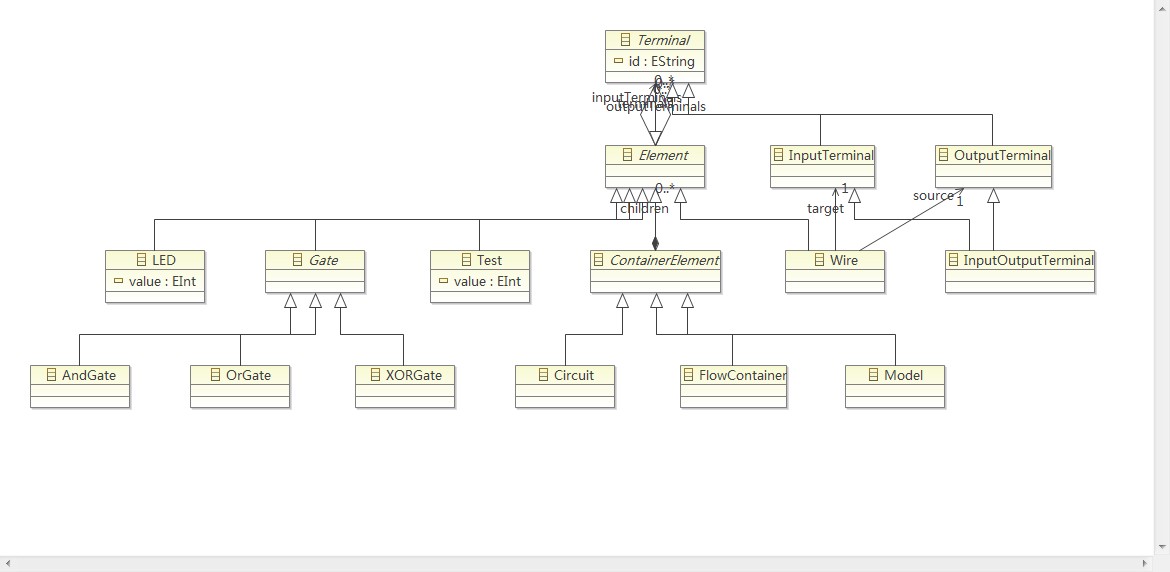

　　　　我们可以在Test.ecorediag中画自己的UML图（上图所示），而Test.ecore会根据Test.ecorediag实时更新自己的树。我们这里添加了一个Test接口，继承于Element接口，作为实验。

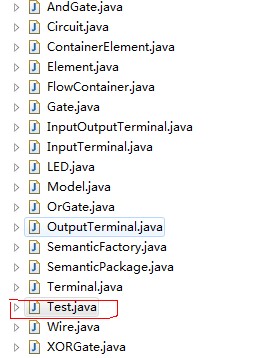

第三步是，选择Test.ecore，右键 new -> Other -> Eclipse Modeling Framework -〉EMF Generator Model， 一路next，然后导入test.ecore，finish，生成test.genmodel，选择Semantic，在属性列表中选择Base Package，命名为com.eclipse.gmf.diagram，右键选择generate model code，而后会自动生成自己的model代码

接着，我们继续生成edit代码和editor代码，选择editor工程运行后，我们已经可以在wizard中看到了我们新生成的向导工程。

当我们模型建立后，我们就要考虑如何在图形编辑器中创建和操作这些元素。
