迅为6818开发板烧写系统方法分享

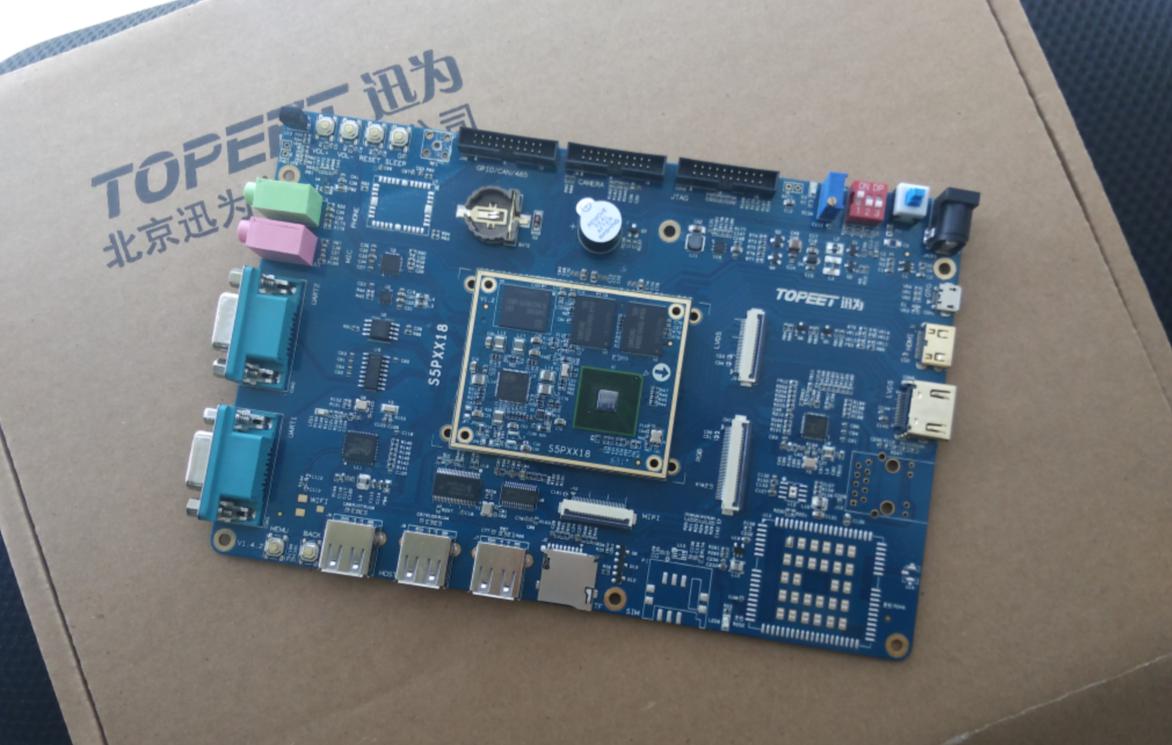

入手了一块6818开发板，给大家分享一下烧系统的步骤，手册写的还是很用心，赞~





1、制作启动的 TF 卡

如果 iTOP-4418 开发板的EMMC 中存在 uboot，此步可忽略。给TF 卡手动分区，在

TF 卡最前面预留约 64M 的空间用于存放 uboot。在 WINDOWS 下可使用

PartitionManager 工具，详细操作步骤如下：



1） 准备一张不小于 2G 的 TF 卡，通过读卡器连接到装有 Windows 系统的 PC 机

上；

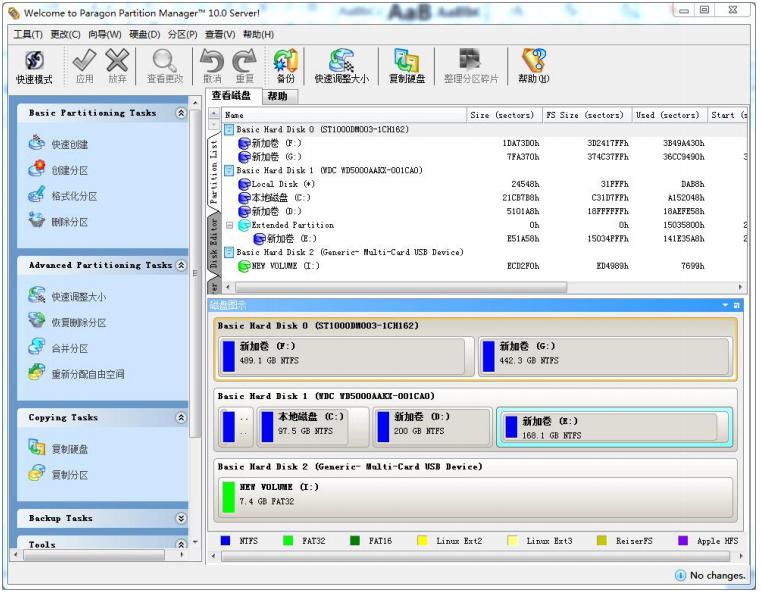

2） 从光盘中 “02 编译器以及烧写工具” 目录下找到 PartitionManager.exe 工具并打开，

界面如下：







上图中“I：”盘即为我们的 TF卡的分区，我们需要使用 PartitionManager这个工具给

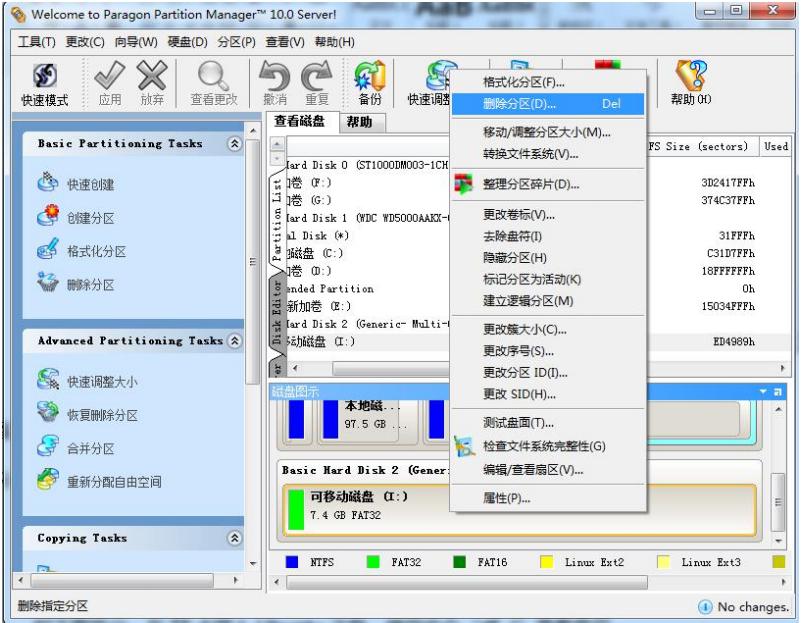

TF 卡预留一部分空间用来存放uboot。首先我们右键点击最下面图标的可移动磁盘（I:），点

击删除分区，如下图：

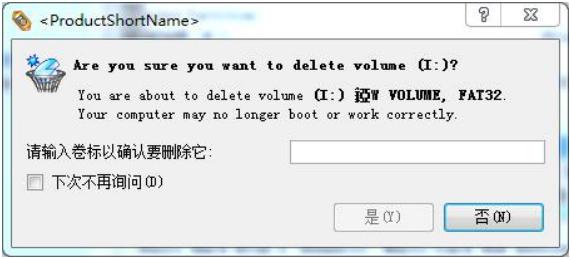

软件会弹出确认界面：





输入卷标名，勾选上“下次不再询问（D）”，点击”是“按钮，即删除了原来的分区。再次

右键点击该分区，点击创建分区，如下图：

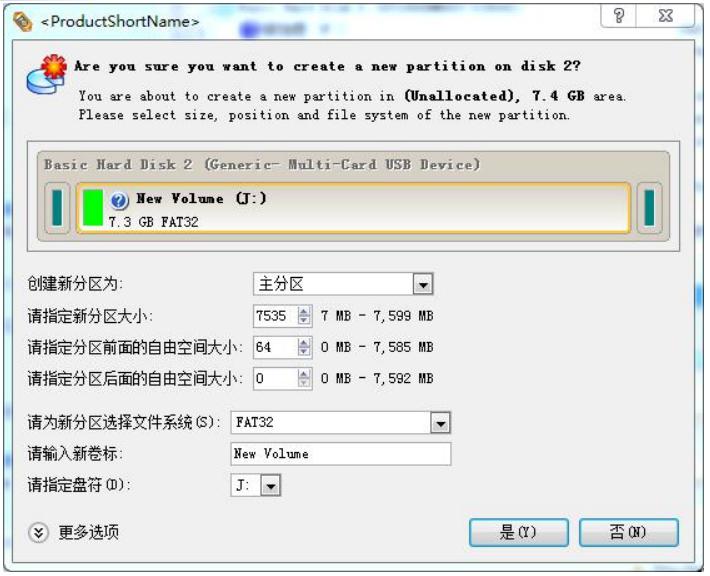

在“请指定分区前面的自由空间大小“一栏填入我们需要预留的空间，我们这里填写”64“，

留给 uboot 使用已经足够了。在”请为新分区选择文件系统（S）“一栏中选择”FAT32“，

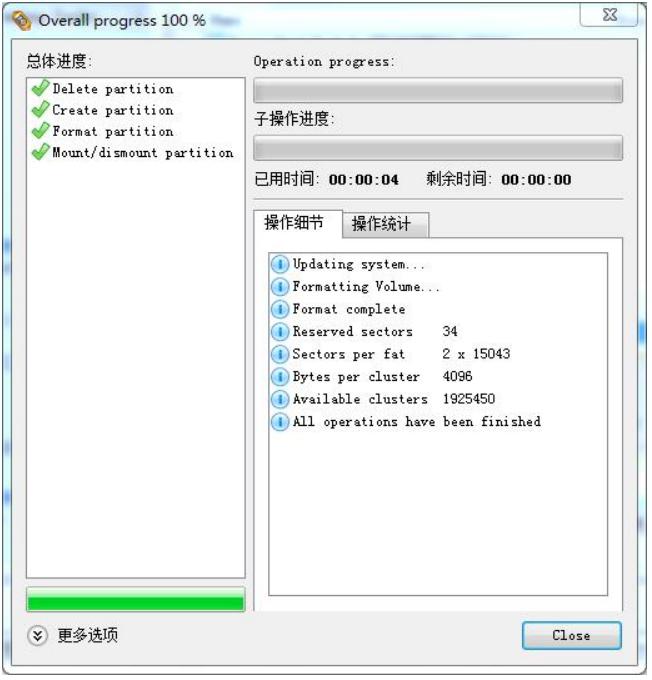

然后点击”是“按钮，然后再到主界面快捷菜单一栏点击“应用”即可。成功分区后，如下图：







2.烧写 Uboot 到TF 卡：

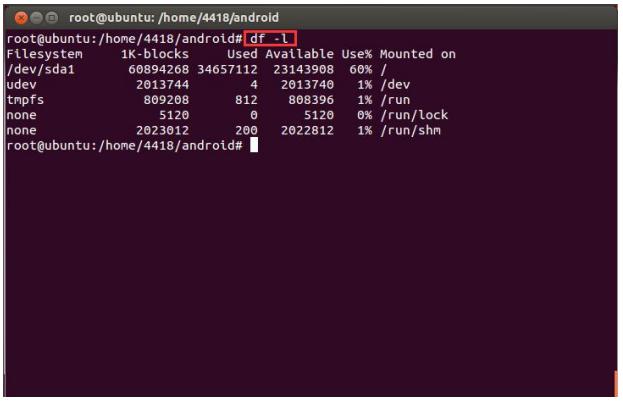

如下图所示，首先在 TF卡接入 Ubuntu 之前，使用命令“df -l”查看盘符

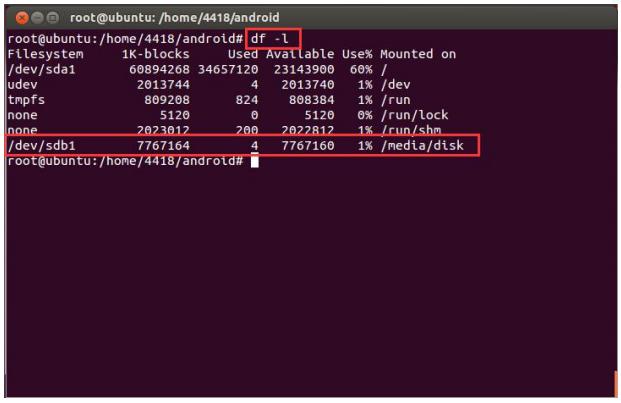

如下图所示，TF 卡接入Ubuntu，再次使用命令“df -l”查看盘符







对比两次查看盘符的结果，可以看到多出了“/dev/sdb1”，也有可能是“/dev/sdc1”

或者其它。

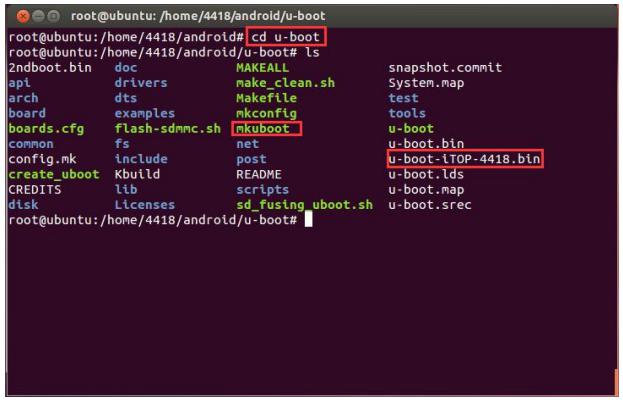

进入 iTOP-4418 Android源码的目录“u-boot”中，如下图所示，可以看到脚本文件

“mkuboot ”，以及 uboot 镜像“u-boot-iTOP-4418.bin”（如果没有 uboot镜像，则拷

贝 uboot 镜像到这个目录下或者运行编译命令编译生成uboot 镜像）。

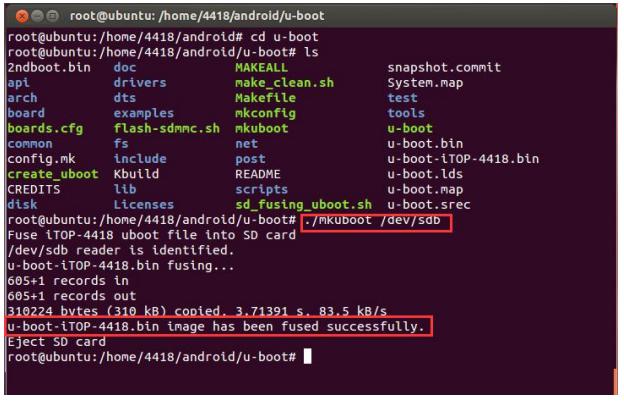

如下图所示，使用命令“./mkuboot /dev/sdx”，注意 sdx表示 sdb 或者sdc，前面识

别成什么盘符，则使用对应的盘符名。





如上图所示，脚本执行成功。

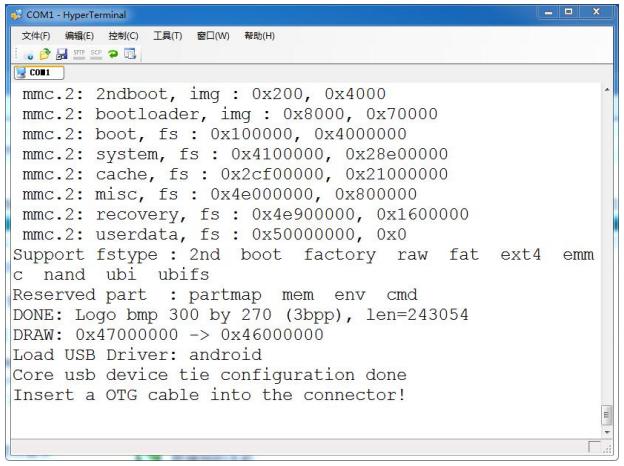

然后将 TF卡接入开发板，将薄码开关设置为 TF 卡启动，进入uboot模式，如下图所示。





如下图所示，使用命令“fastboot”，接着就可以通过OTG给eMMC 烧写了





3、OTG烧写



OTG烧写方式首先要安装 ADB 驱动，参考使用手册“3.6 小节安卓 ADB 功能介绍”

1）光盘目录“02_编译器以及烧写工具”→“tools”下的文件夹“USB_fastboot_tool”

是 OTG烧写工具。

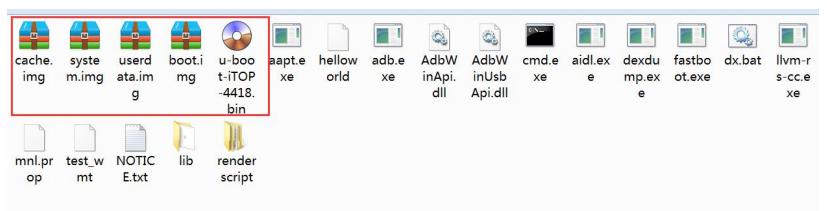

拷贝“USB_fastboot_tool”到桌面（或者其他不包含中文字符的目录），将光盘中“03_

镜像_Android4.4 文件系统”目录下的镜像文件“cache.img”、“system.img”、

“userdata.img”、 “boot.img”、 “u-boot-iTOP-4418.bin”拷贝到“USB_fastboot_tool”

→“platform-tools”下，如下图所示





2）使用 OTG线连接开发板OTG接口和PC 的USB，将开发板串口和PC 的串口相连（没

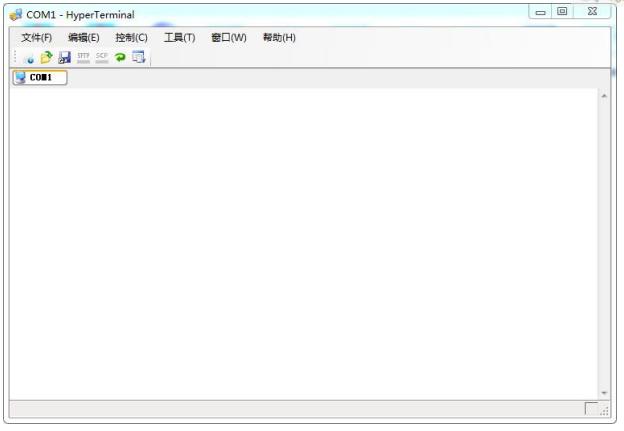

有串口可以使用 USB 转串口）。然后，打开超级终端，如下图所示。

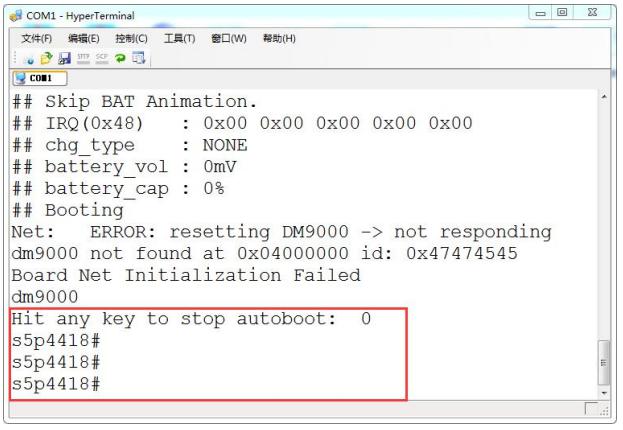

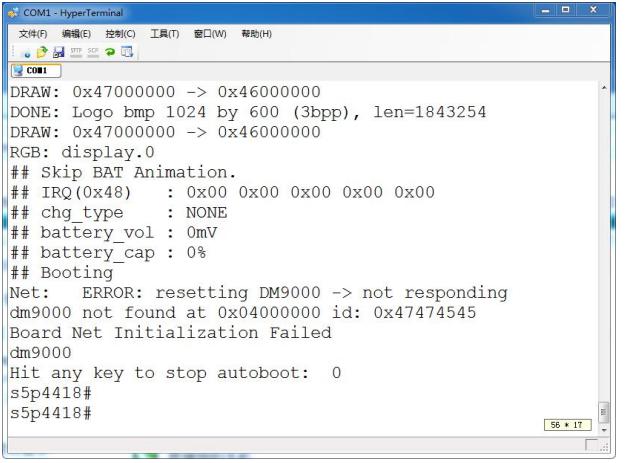

3）启动开发板，输入回车（上电就在超级终端中输入回车），进入 uboot模式，如下图所示

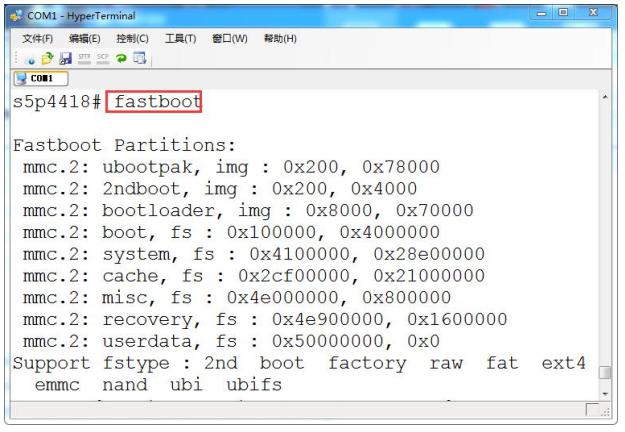

4）如下图所示，超级终端中，输入命令“fastboot”

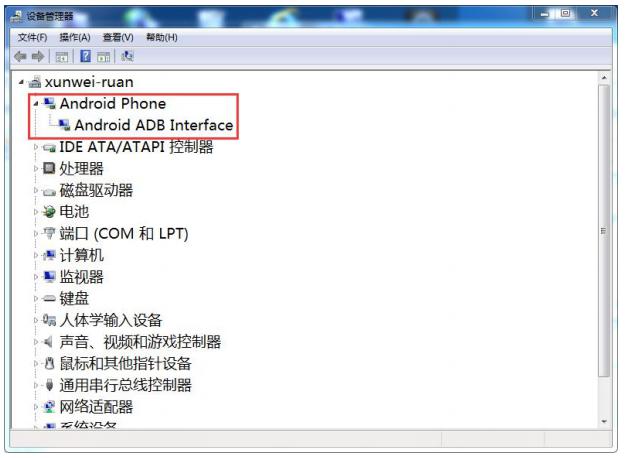

5）如下图所示，在设备管理器中可以识别到设备“Android ADB Interface”，表明前面的

ADB 驱动能够使用，可以进行下一步的烧写。

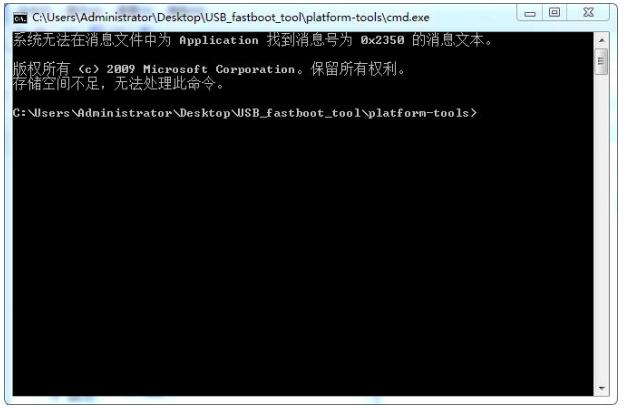

6）打开“USB_fastboot_tool\platform-tools”目录下的”cmd.exe”,如下图所示。

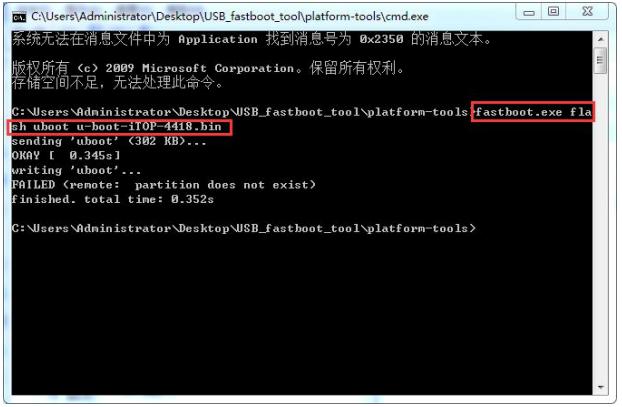

7）使用命令“fastboot.exe flash uboot u-boot-iTOP-4418.bin”烧写 uboot，如下图

所示。

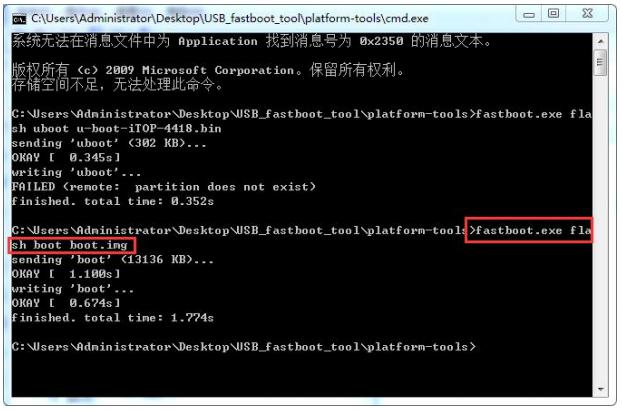

8）使用命令“fastboot.exe flash boot boot.img”烧写内核和 ramdisk文件系统，如下

图所示。

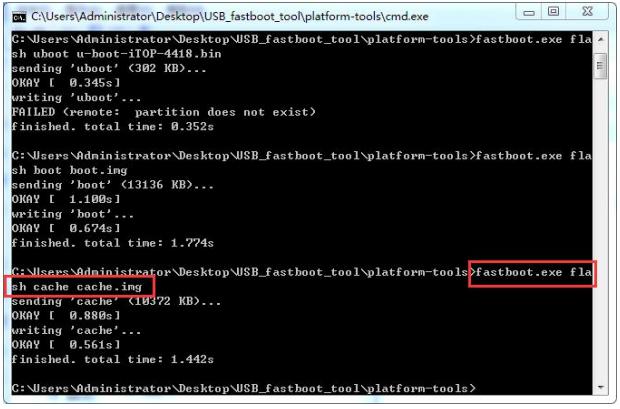

9）使用命令“fastboot.exe flash cache cache.img”烧写 cache文件系统，如下图所示。

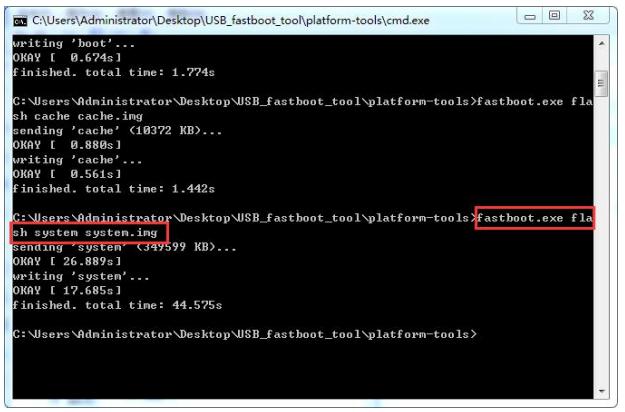

10）使用命令“fastboot.exe flash system system.img”烧写文件系统，如下图所示。

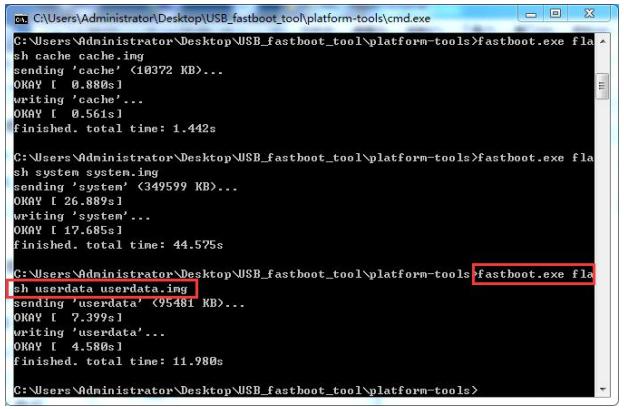

11）使用命令“fastboot.exe flash userdata userdata.img”烧写文件系统， 如下图所示。

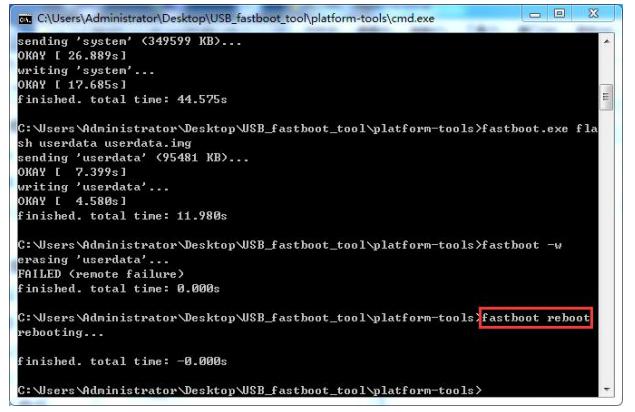

12）如下图所示，使用命令“fastboot reboot”重启开发板，烧写完成。
