QuickFlow最新版本引入LineRule特性，允许用户在工作流线路上设置条件规则。通过QuickFlowDesigner或VS2008，可在新版本FlowchartV2中实现此功能。设置条件后，若条件为真则执行下一流程活动。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

QuickFlow最新版本增加了LineRule功能--在线上可以设置规则。

1）QuickFlowDesigner中使用LineRule

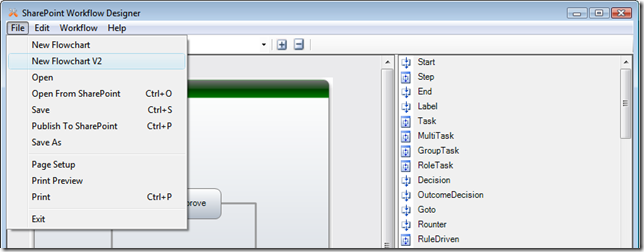

打开QuickFlowDesigner，选择File->New Flowchart V2.


备注：New Flowchart菜单对应老版本的Flowchart，不支持LineRule。老版本Flowchart为黑色标题，新版本为绿色标题。

FlowchartV2支持以前所有的活动。

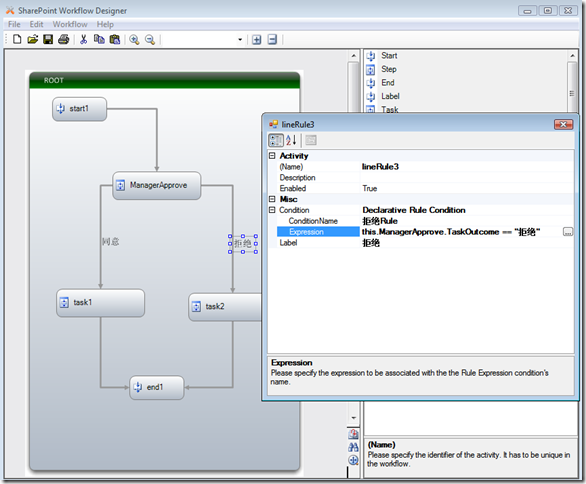

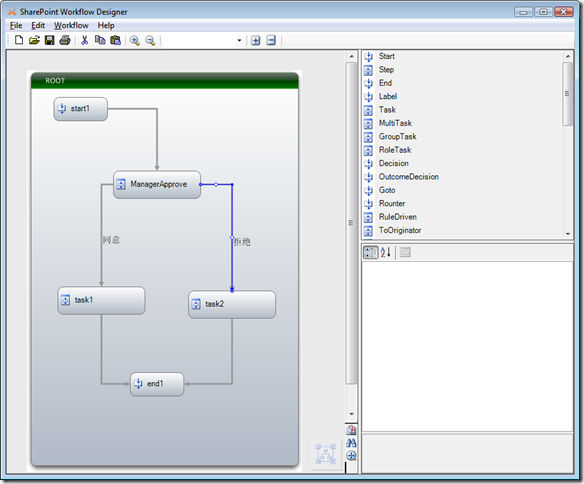

画好线后，双击线，即出现规则编辑窗口，如下图：



在Condition编辑窗口中可以设置线上的条件，如果条件结果为true，则执行对应的下一个活动。

可以设置Label属性,这样，在线旁边会显示相应的文字。

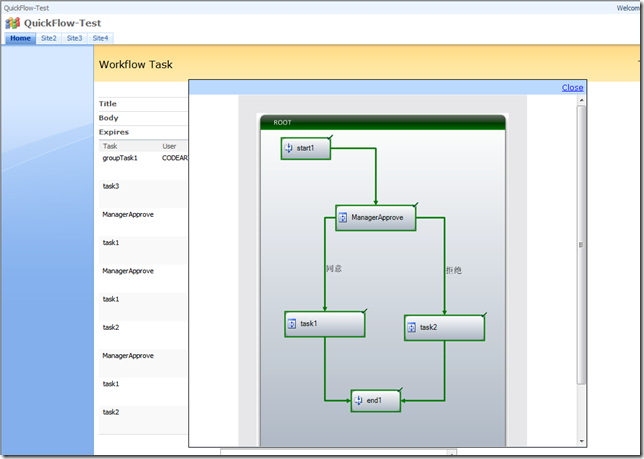

最新的流程图查看页面：

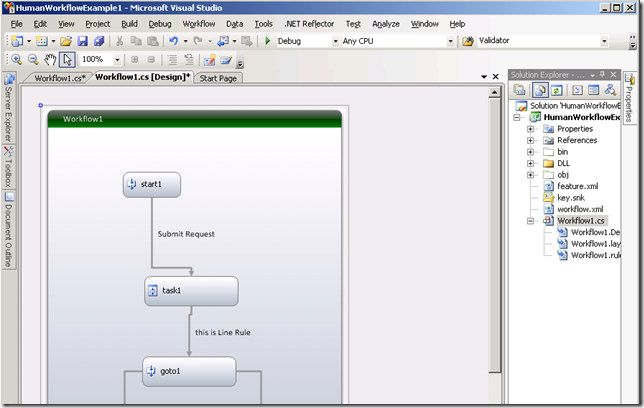

2）在VS2008中使用LineRule

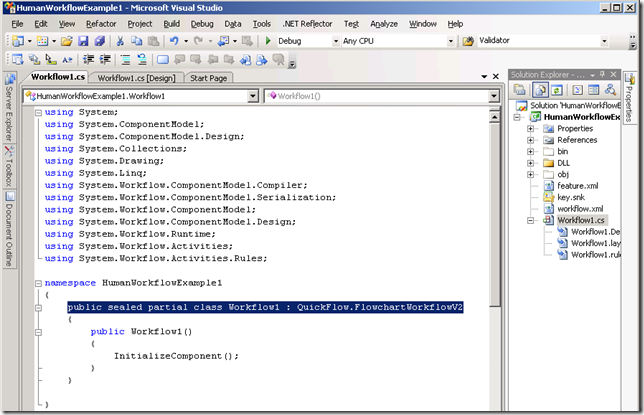

在VS2008中，只要把工作流的基类改为QuickFlow.FlowchartWorkflowV2,就可以使用最新的LineRule了。



另：

请下载最新版本：http://quickflow.codeplex.com/releases/view/34627  (QFBuild100615和QFDBuild100615)

若已经安装了老版本，不需要卸载，只要运行压缩包中的wsp_update.cmd即可更新.
