RabbitMQ(1) 核心概念

消息中间价

消息中间价,也称消息队列,是分布式式系统中常用的中间价。
通过消息中间价传递消息,使得各个子系统解耦,异步通信。
目前业界有许多消息队列的实现,如RabbitMQ、Kafka、ActiveMQ、ZeroMQ和RocketMQ等。

AMQP

AMQP(Advanced Message Queuing Protocal)是应用层的一个通信协议,面向消息中间价设计,定义了消息客户端和消息中间价之间的一种通信标准。
AMQP是应用层协议,传输层使用TCP。

RabbitMQ是AMQP的实现,采用Erlang实现。除了实现AMQP,RabbitMQ支持其他协议,如STOMP、MQTT。

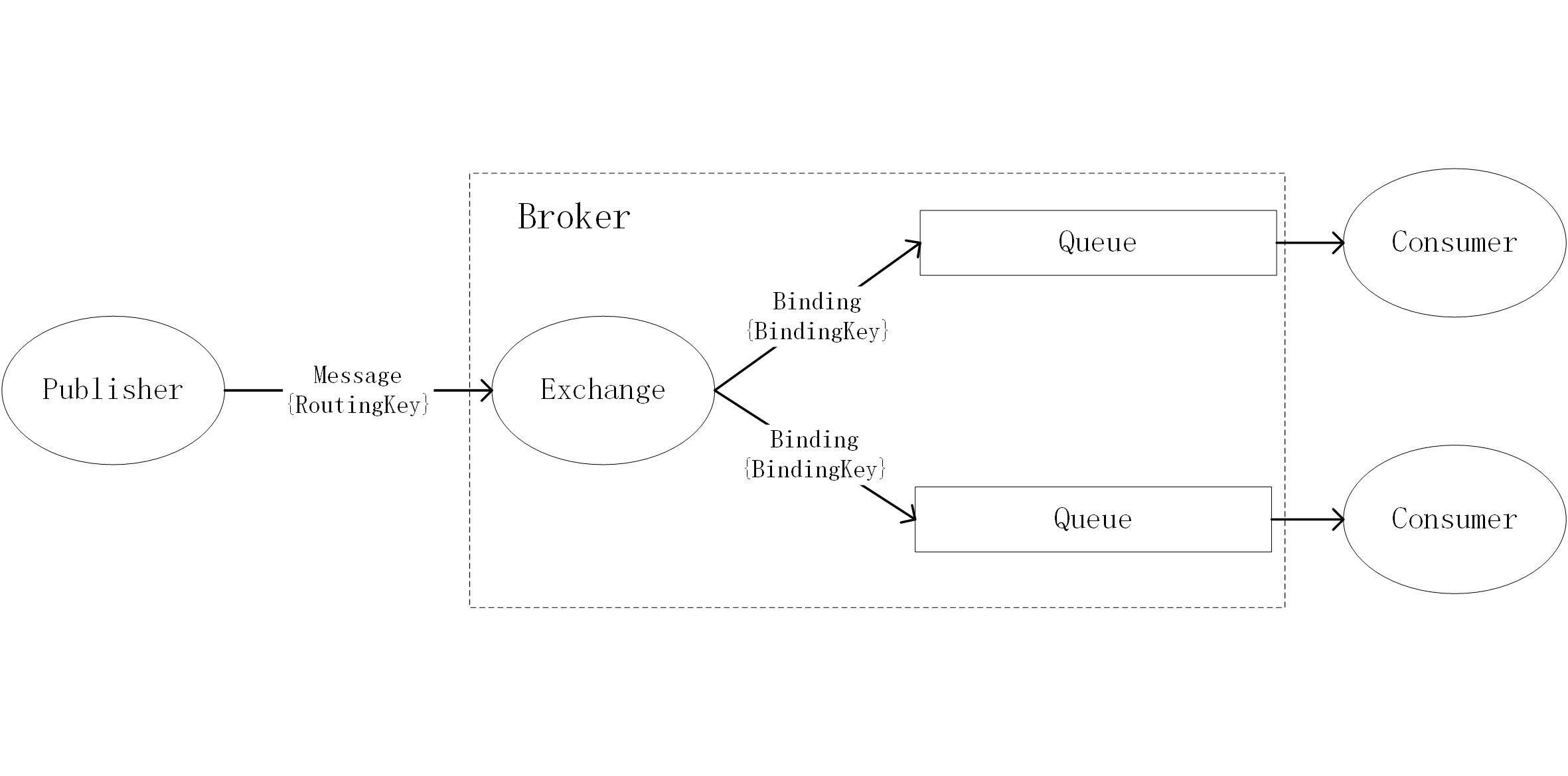

RabbitMQ整体架构

架构与角色


  • Publisher: 消息发送方
  • Consumer: 消息消费方
  • Message: 一条消息
  • Broker:消息中间价服务节点
  • Exchange: 交换器。交换器有多种类型
  • Queue: 队列
  • Binding: 交换器和队列绑定
  • BindingKey: 交换器和队列绑定是使用的key。BindingKey与Exchange的类型以及消息的RoutingKey一起决定了消息到达Exchange之后,转发到哪些队列
  • RoutingKey: 路由健。发送方发送消息时,给消息带上一个路由健

消息转发过程

发送方发布一条带有RoutingKey的消息到Exchange,Exchange根据消息的RoutingKey和Exchange的类型以及Exchange和Queue之间的BindingKey,将消息发送到与之绑定的若干个队列中,消费从订阅的队列中获取到消息进行消费。

Exchange,Queue,Binding

从上面的消息转发过程可以看出,Exchange,Queue和Binding在消息转发过程中扮演核心角色。当带有RoutingKey当消息被投递到一个Exchange后,后续会路由
到哪个队列将由Exchange到类型、Exchange绑定到Queue以及绑定时到BindingKey所决定。

Queue

Queue到概念很好理解,及消息独立。Queue时RabbitMQ内用于消息存储到对象。生产者发送到消息将最终到达Queue,等待消费者消费。

Exchange、Binding

Exchange时RabbitMQ中消息到入口,生产者将消息发送到Exchange,由Exchange将消息在发送到Queue。
Exchange和Queue之间到关联通过Binding实现,在将Queue和Exchange绑定时,需要指定一个BindingKey、该BindingKey后续将配合Exchange到类型和消息
的RoutingKey来共同决定这条消息可以由Exchange发送到哪些队列。
同一组Exchange和Queue可以通过不同到BindingKey多次绑定。

Exchange类型

消息不是由生产者直接发送到Queue,然后由消费者消费的。这样到模型过于简单,应用场景很受限,只能满足类似点对点通信到场景。
为了满足丰富到应用场景,消息将将首先发送到Exchange,在由Exchange发送到Queue。这里面实现灵活到通信模型的关键在于RabbitMQ实现了多种不同类型到Exchange。
不同类型到Exchange,对消息定义了不同到路由策略。下面依次说明各个类型到Exchange。

  • fanout类型
    fanout类型到Exchange对消息采用广播策略:对于发送到该Exchange到消息,将被路由到所有与该Exchange绑定到队列,而忽略消息到RoutingKey

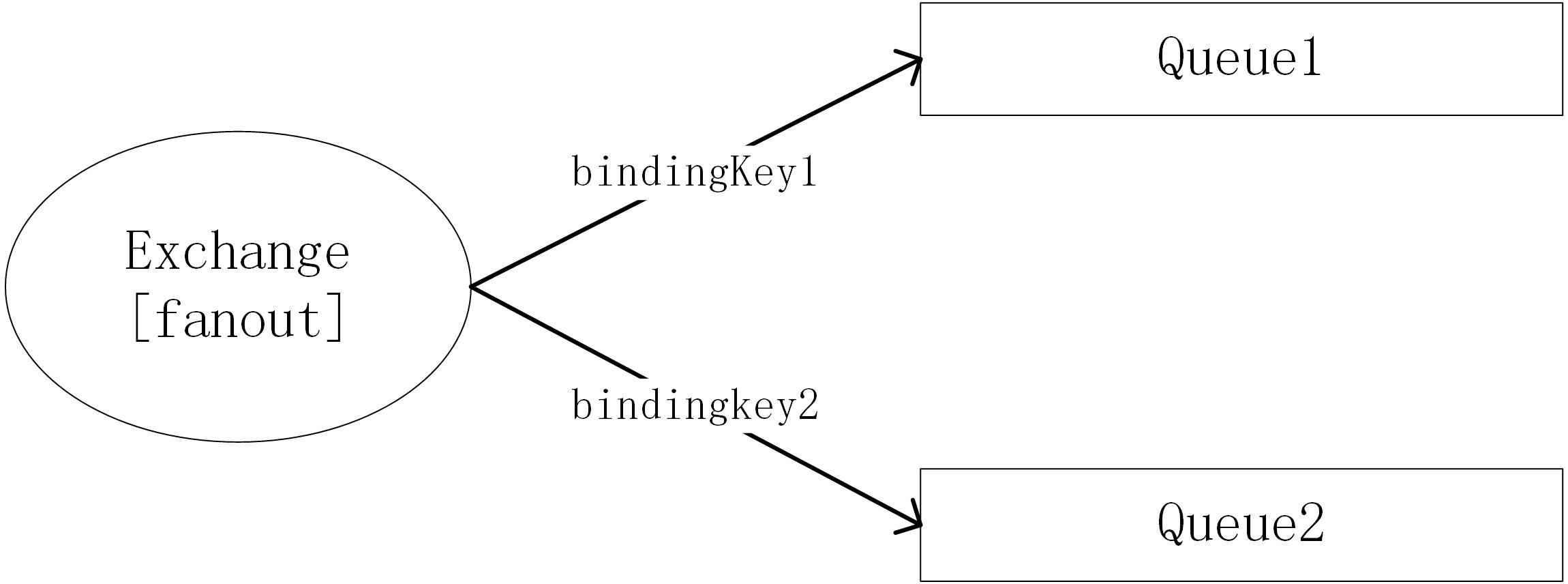

    如图所示,无论消息的routingkey为何值,bindingkey1和bindingkey2为何值消息都将被同时路由到Queue1和Queue2。

  • direct类型
    direct类型到Exchange,将消息路由到那些BingKey与消息到RoutingKey完全相同到队列中。

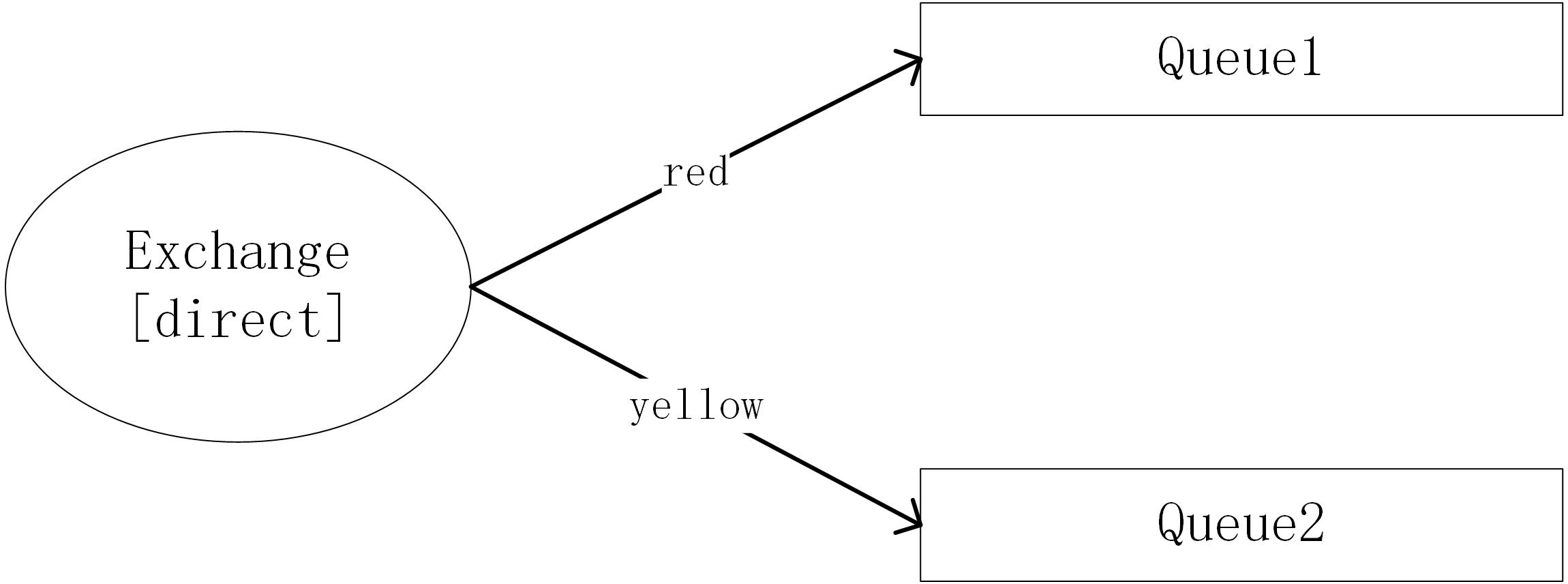

    如图所示,如果消息的RoutingKey为red,消息将被路由到Queue1;如果消息的RoutingKey为yellow,消息将被路由到Queue2。其他发送到该Exchange的消息都被丢弃。

  • topic类型
    与direct类型到Exchange不同,topic类型到Exchange采取来更加灵活到路由策略:它将消息路由到BindingKey与消息到RoutingKey相匹配到队列中。其中灵活性
    体现在匹配规则上。
    RoutingKey和BindingKey被定义为"."分割到字符串,如 "red.cat.big","yellow.pig.small"。分割出到每一单位我们称作单词,如"cat","pig"等。
    BindingKey中可以使用两种特殊到单词用于模糊匹配,其中""匹配任意一个单词,"#"匹配零或多个任意单词。如"red..big"匹配任意以单词"red"开头,以"big"
    结尾的三个单词的key("red.pig.big","red.mouse.big"...);"yellow.#"匹配任意以单词"yellow"开头到key("yellow","yellow.tiger.small.ku")。
    这样,Exchange与Queue绑定时使用带有模糊匹配到BindingKey,即可对消息实现灵活的路由。

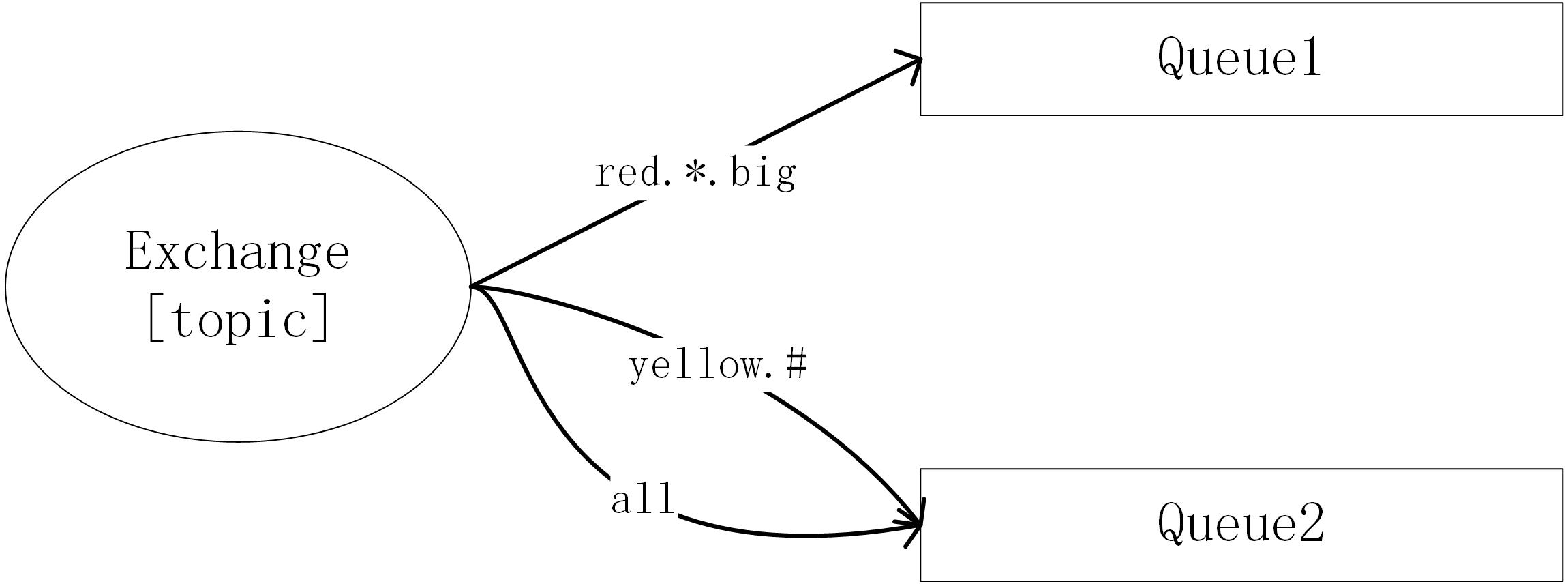

    如图所示,如果消息可RoutingKey为red.pig.big,red.mouse.big等,消息将被路由到Queue1;如果消息的RoutingKey为yellow,yellow.tiger.small.ku等,消息将被路由到Queue2。Exchange和Queue可以有多个绑定,如果消息的RoutingKey为all,它也会被路由到Queue2。

  • header类型
    header类型到Exchange路由规则比较特殊,它不依赖消息到RoutingKey来路由消息,而是根据消息内容中到header属性来路由。绑定Exchange和Queue时,指定
    一组header属性,发送消息时为消息设置一组header属性,当消息到达Exchange时,将被路由的header属性匹配到队列中。该类型到Exchange性能会比较差,实际
    应用中也很少见。

以上即是Exchange、Queue、Binding、BindingKey和RoutingKey直接到协作关系,也是RabbitMQ消息路由到核心原理。

转载于:https://www.cnblogs.com/dreamvibe/p/9350451.html
