STP-5-STP配置及分析

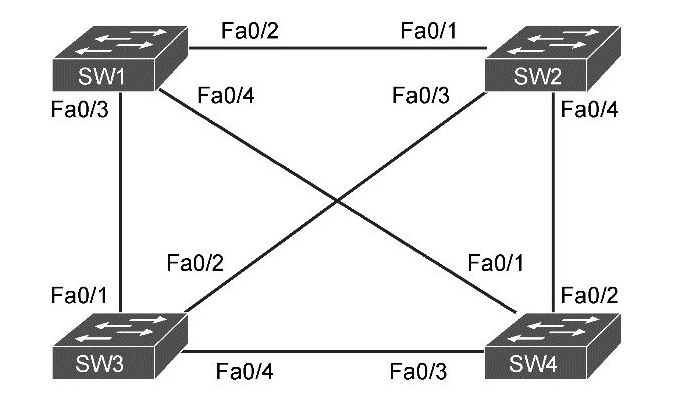

拓扑：

root id列出了根的网桥id为两部分，前边是优先级，后边跟着mac地址，cost 0 暗示sw1就是根：

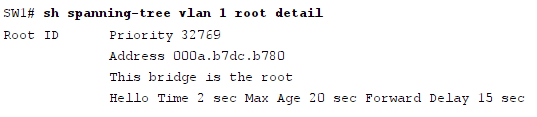

下边的命令确认sw1就是vlan1的根：

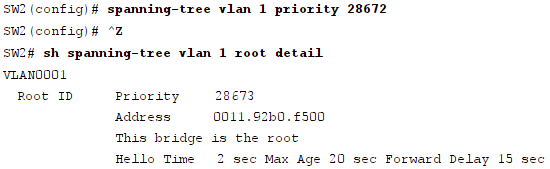

下边，sw2配置了一个比sw1更低的优先级，所以它变成了根，sw2默认使用系统id扩展优先级必须为4096的倍数

下边的优先级为配置优先级加上vlan id

如vlan 1的配置优先级为28672，加上vlan id 1变为28673

vlan 11（32768+11）

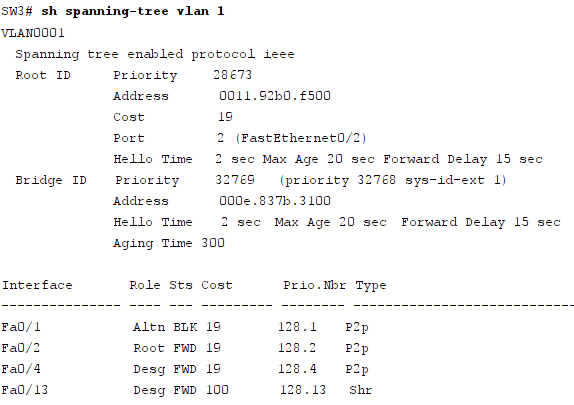

sw3直接从根（sw2）接收cost为0的hello，再加上它的默认cost（19）

上边也展示了每个端口的BLK和FWD状态，还有根端口和指定端口

下边sw3的vlan 1的根端口cost被改了（f0/2）

导致sw3重收敛并选择一个新RP

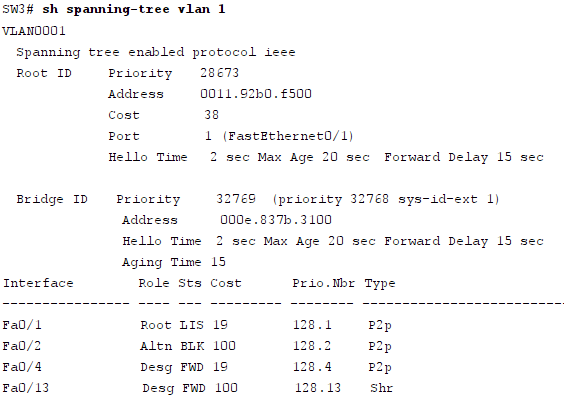

在改变sw3上的端口开销后立即做了下边的sh，stp已经选择f0/1作为新RP，

f0/1当前的状态为侦听





以上为通过配置更低优先级的方式设置根交换机，



还可以选用命令spanning-tree vlan vlan-id root{primary|secondary}[diameterdiameter]。这条命令可以使交换机自动降低自己的优先级值。命令中的可选参数diameter能够降低Hello、转发延迟和最大老化计时器值（交换机并不会把这条命令放入配置中，而是将其作为一个宏，扩展为设置优先级和计时器的命令）。



如果将优先级值设置为24576能让当前交换机变为根交换机的话，primary选项将把优先级值设置为24576。否则，此命令会把交换机的优先级值设置为比当前根交换机的优先级值小4096。在使用secondary选项时，交换机的优先级值总是被设置为28672。

还要注意，这个命令只在执行命令时应用，如果在配置完成后，另一台交换机通告了更好的优先级值，这台交换机是不会自己改变自己的优先级值的。
