五、TTextLayoutNG

在FMX.TextLayout.GPU.pas文件中，实现了几个基础功能，其中：

（1）渲染单元

在TextLayout中，每一批同字体和颜色的1~n个字符，组成一个最基本的渲染单元TGPURun，1~n个渲染单元构成一行（TGPULine），1~n行构成一帧（Frame）。如下图：

行和帧只是一个组织方式，其中没有太多的内容。主要的实现还是在渲染单元（TGPURun）中。

（2）TCharDic和TFamilyDic

TextLayout的实现思路是：

每个渲染单元按照字体 + 颜色进行区分的，即若干相同字体和颜色的字符，保存在同一个渲染单元中进行处理。对每个渲染单元，按照其对应的字体获取每个相同字符渲染处理对象（TCharDic）：

PCharRec = ^TCharRec;
TCharRec = record
          Glyph: TFontGlyph;
          SrcRect: TRectF;
          Bitmap: TBitmap;
end;


TCharDic = class(TDictionary<UCS4Char, PCharRec>)；

TFamilyDic = class(TDictionary<Int64, TCharDic>)；

每个字符渲染处理对象保存了在当前字体下，对应的字符在画布上的字形、大小，并预先绘制好相应的图片，当需要绘制时，将这些图片直接绘制到画布上，以加快速度。FireMonkey还使用了另外一种做法，就是将绘制过程放入TPathData中存储，在绘制时直接调用Path进行快速绘制。

（3）RenderLayout

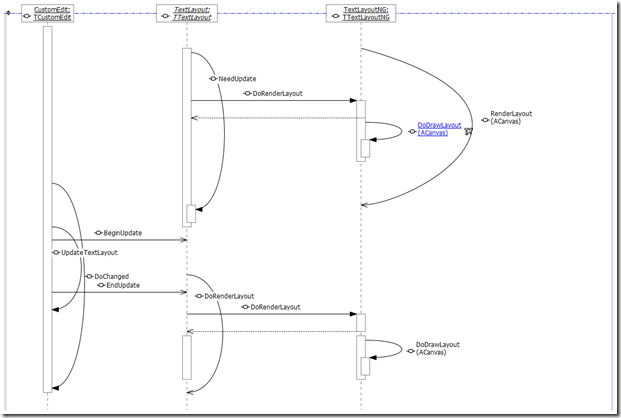

在TTextLayout中使用RenderLayout输出结果，以TEdit为例，如下：
