UML的用例图

1、概念理解

（1）用例图是UML多种图形语言的一种，最能体现系统结构，直观展现系统功能模块模型

（2）用例图用于描述用户与用例（角色与功能模块）之间的关联关系

（3）常用Power Designer 绘制用例图



2、绘制步骤

文件 => 建立新模型 => ModelTypes => Object-Oriented Model => User Case Diagram

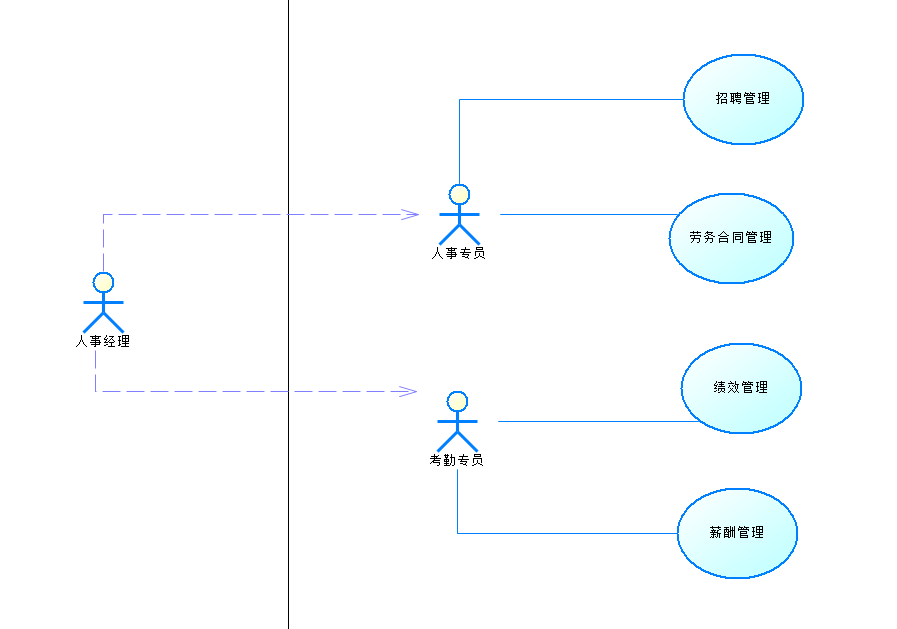

3、示例分析

(1) 小人表示用户（系统角色）

(2) 圆圈表示用例（系统功能模块）

(3)实现表示用户与用例的关联关系，即当前系统模块的参与者是谁

(4)虚线表示用户与用户的依赖关系，人事经理自己不干活，依赖下面的人事专员、考勤专员...干活，这种依赖关系用虚线表示
