UML 类图基础

先留个坑， 后续再填

UML 类图中主要包括以下几种关系：

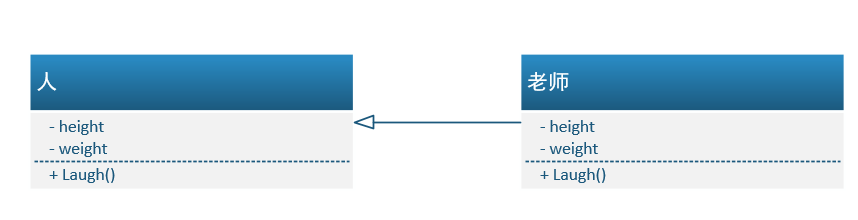

        1. 泛化：

         定义：继承关系，指定子类继承父类的所有特征与行为。

         图形：三角形箭头，指向父类。

        2. 实现

         定义：类与接口的关系，类实现接口所有方法。

         图形： 带虚线的三角形箭头， 指向接口。

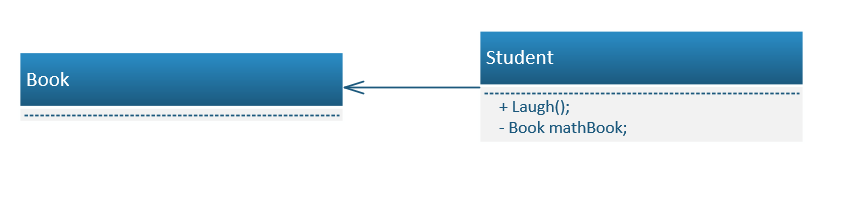

        3. 关联

        定义：两个类之间的强依赖关系, 可以为单向，亦可为双向。常见表现形式 为 A 类中有 B 类型的成员变量。

        图形：普通箭头的实心线，指向成员变量类。

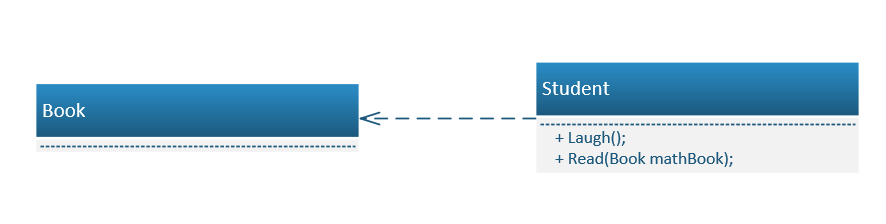

       4. 依赖

        定义： 使用关系， 一个类的实现需要另一个类的协助， 体现在 局部变量、方法参数 或者对 静态方法 的调用上。

        图形： 带箭头的虚线，指向被使用者。



聚合、组合都是 关联关系， 差别在于关系的强弱不同：

泛化 = 实现 > 组合 > 聚合 > 关联 > 依赖
