uml第2次作业



PlantUML用下面的符号来表示类之间的关系：



（1）泛化， Generalization ：   <|--（2）关联， Association ： <--  （3）组合， Composition ： *--

（4）实现， Realization:<|..        （5）聚合， Aggregation ： o--  （6）依赖， Dependency ： <..

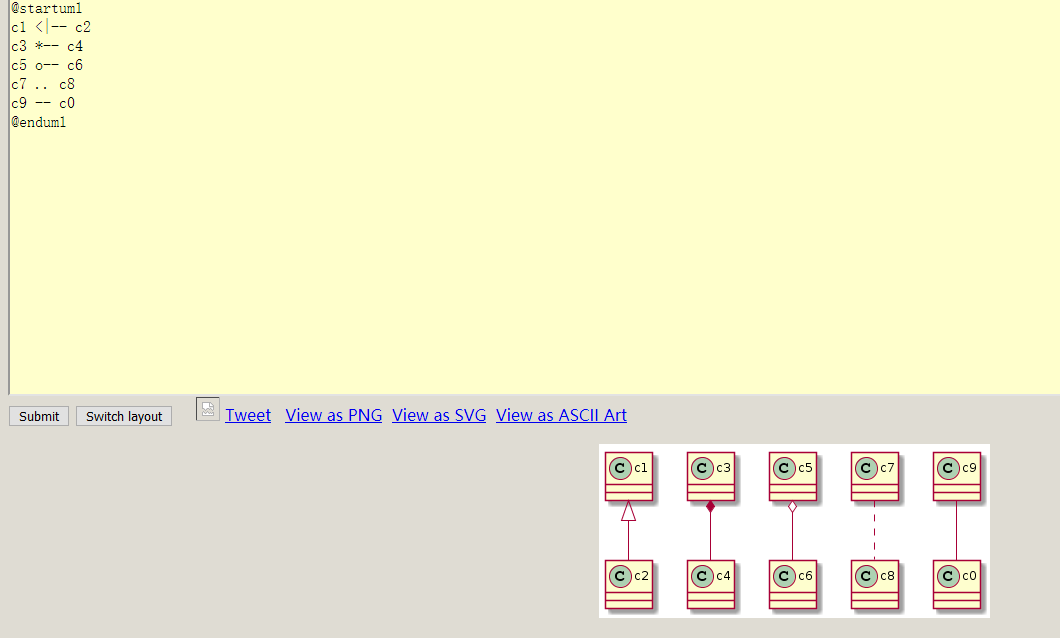

类之间的关系

标签注释

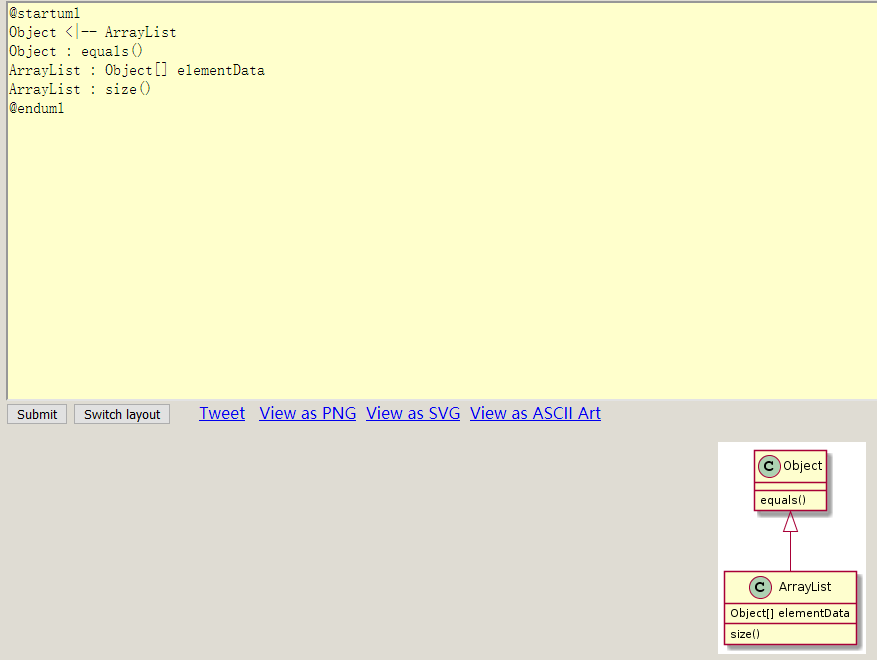

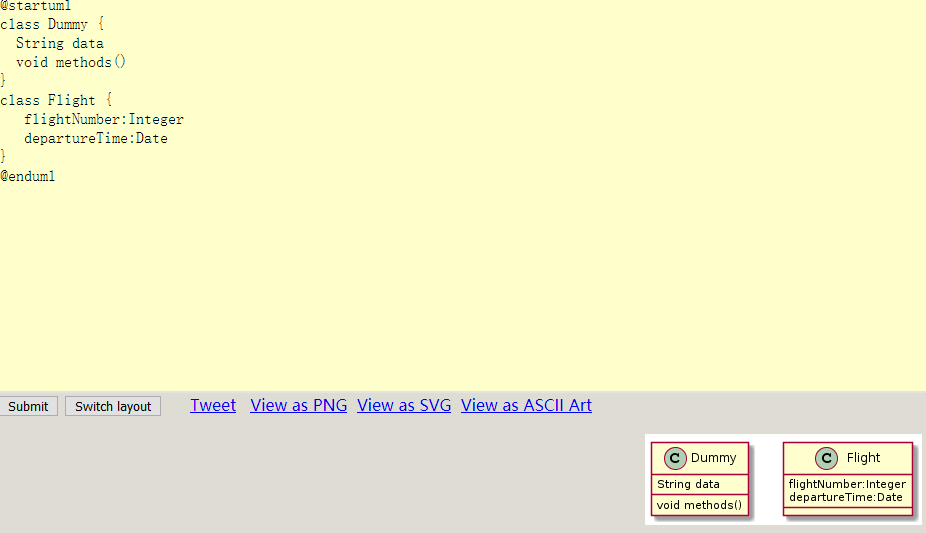

声明方法和域

可访问性的定义

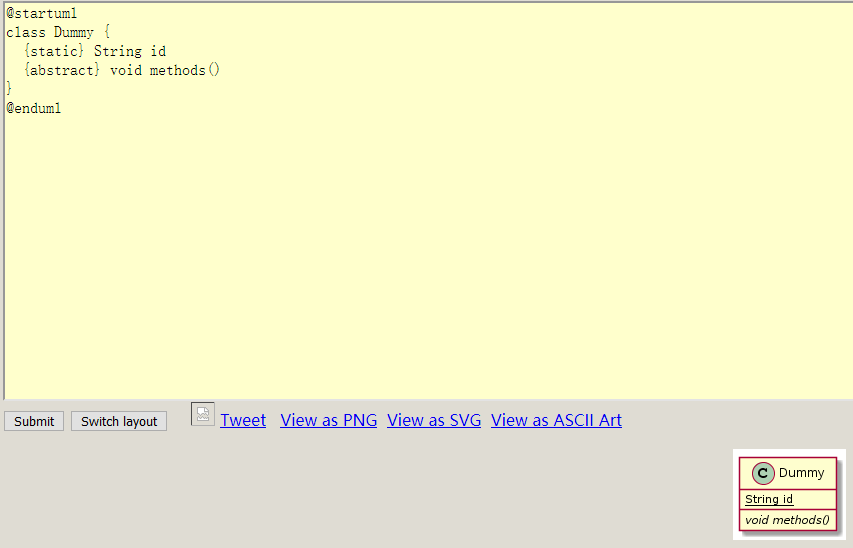

抽象方法与静态方法的定义

长注释与模板

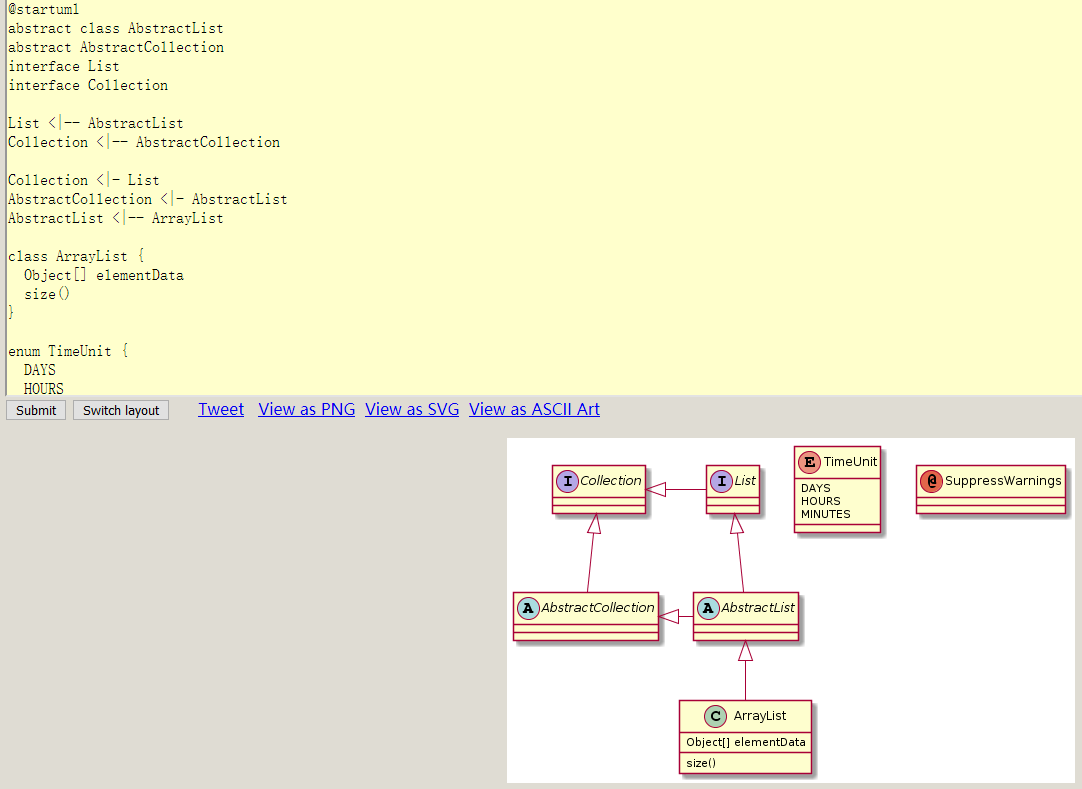

抽象类与接口

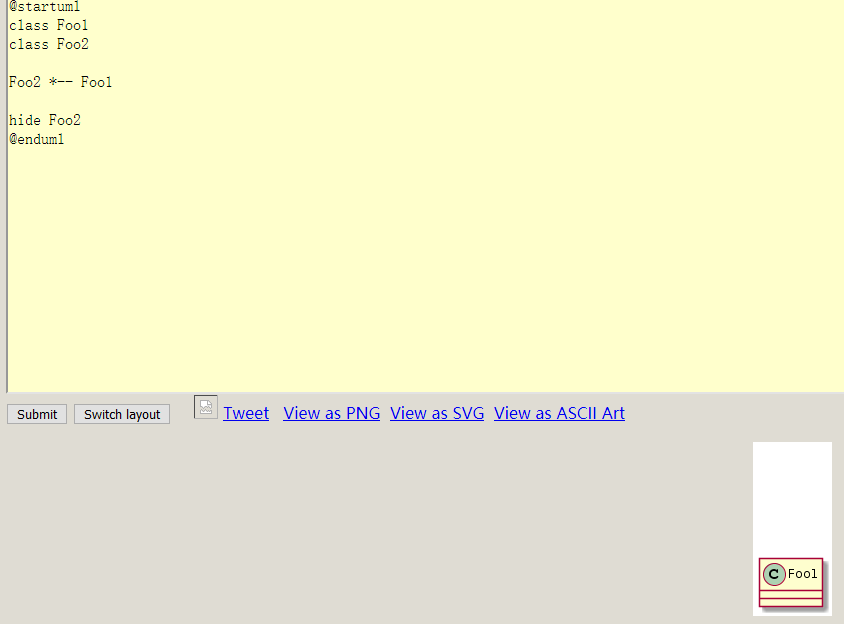

隐藏类

指定标记

包

关系类



班级学生管理系统中的 —— “学生” 类的属性、方法

学生基本信息：学号，姓名，性别 ， 班级

学生课程信息：课程号 ， 课程名 ， 成绩

学生选修课信息：学号，课程号，先修课



程序代码：

@startuml
class 学生基本信息 {
姓名:string
学号:varchar
性别:string
班级:string

  __
  +添加信息
+修改信息
+删除信息
+更新信息
+保存
}
class 学生课程信息{
课程号:varchar
课程名:string
成绩:string
  __

  +查看课程
+课程成绩
}
class 学生选修课信息 {
学号:varchar
课程号:varchar
先修课:string
  __
  +登录
+查找先修课
+退出
}
学生课程信息 <--> 学生基本信息
学生选修课信息 <--> 学生基本信息
@enduml



类图：
