用例建模

1.参与者和用例由对功能性需求的分析来确定，用例图是参与者和用例的可视化表示。

2.参与者（Actor）

　　1.参与者是主题外部的人或事物针对用例所扮演的角色。参与者不一定代表人，可以是一个组织或一个机器。

　　2.木头人表示法。

　　

3.用例（Use Case）

　　1.用例表示对参与者有价值的功能单元，不是所有用例都要与参与者直接关联。

　　2.一般不建议从参与者的角度命名用例。

　　

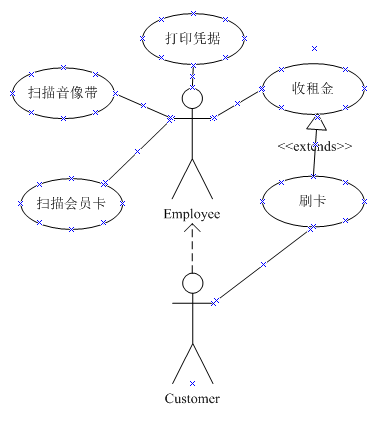

4.音像商店系统的一个用例图。

5.用例图中的四种关系

　　



　　1.关联：建立参与者与用例通信的渠道，当然关联可以是双向的，可以是单向的。箭头的方向表示消息的传递方向。

　　2.依赖：一个用例受到另一个用例的影响。

　　3.包含：基USE CASE图本用例的行为包含了另一个用例的行为

　　4.继承：扩展用例是基本用例的一个扩展，

　　5.泛化：存在于Actor和Use case之间，例如数学老师是老师的泛化，从特殊指向一般。
