本文深入探讨了STM32与LCD显示屏之间的通信原理，重点讲解了FSMC（灵活的静态存储控制器）的配置与应用，以及如何通过8080通信模式实现对ILI9341 LCD屏的操作。文中提供了详细的代码示例和步骤，帮助读者理解LCD屏的初始化流程和显示控制。

简单了解液晶显示屏

液晶显示屏LCD是靠背光LED发光，然后经过横竖透光，每个点电压可以改变光线的方向，总之能改变透光度0-100%，最后就是每个像素点对应红绿蓝RGB，RGB各自的亮度不同，组成的颜色自然也不同

了解stm32和显示屏之间通信，那些东西我们编程不用管

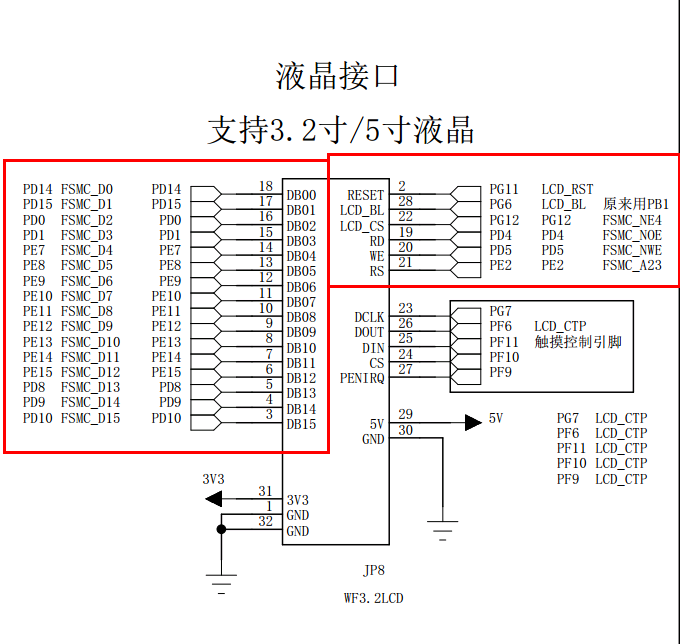

  1. stm32和显示连接管脚对应图

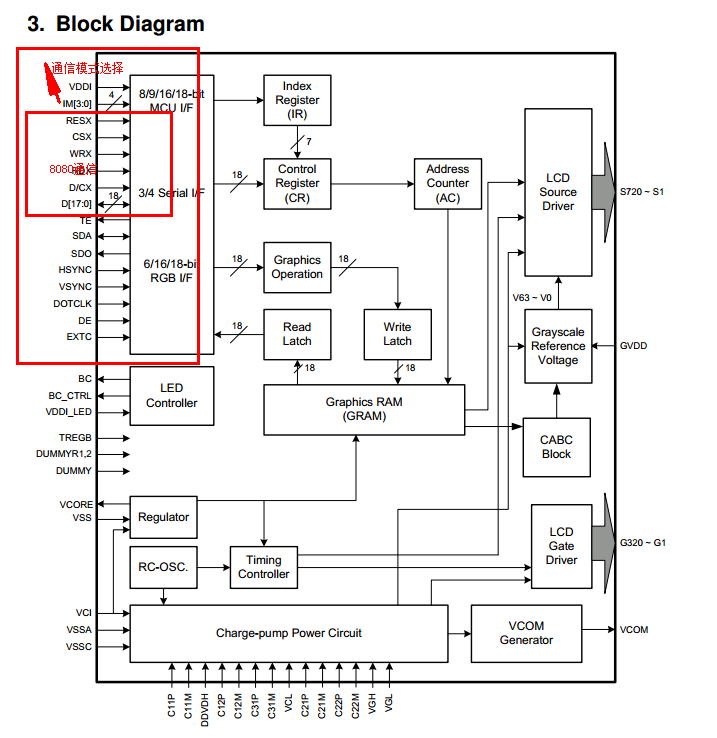

  1. 显示屏原理图


  1. 了解8080通信，先了解FSMC

  • 3.1 FSMC:灵活的静态存储控制器； 能够与同步或异步存储器和16位PC存储器卡连接； STM32的FSMC接口支持包括SRAM、NAND FLASH、NOR FLASH和PSRAM等存储器； STM32 407和103是不支持SD RAM的,429,439支持SD RAM操作

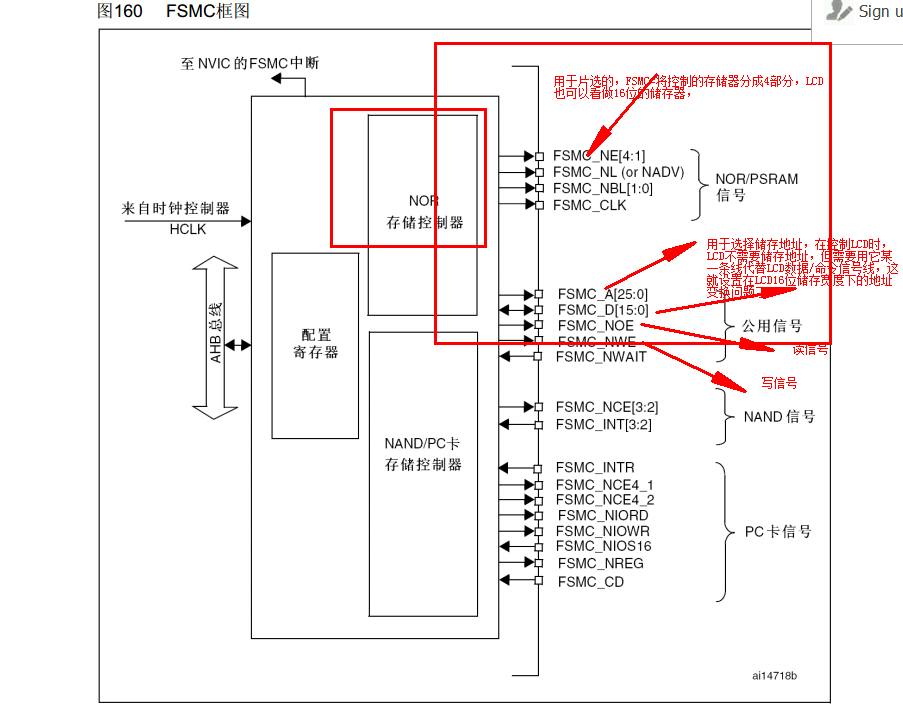

  • 3.2 FSMC原理图


下面这篇文章很好：
【https://blog.youkuaiyun.com/abap_brave/article/details/53080703】

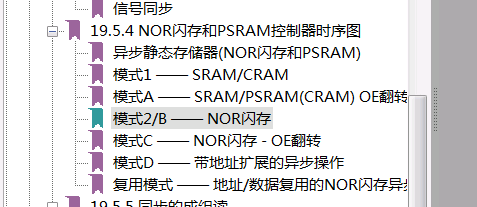

注意：上面篇文章使用模式A与LCD通信，但我们这次编程使用模式B

然后再看这个

https://blog.youkuaiyun.com/siufai_92/article/details/48214109

文章提到为什么使用8080，LCD那些接口才是8080通信有效的，LCD使用16位宽度的数据传输，需要解决地址这个问题。

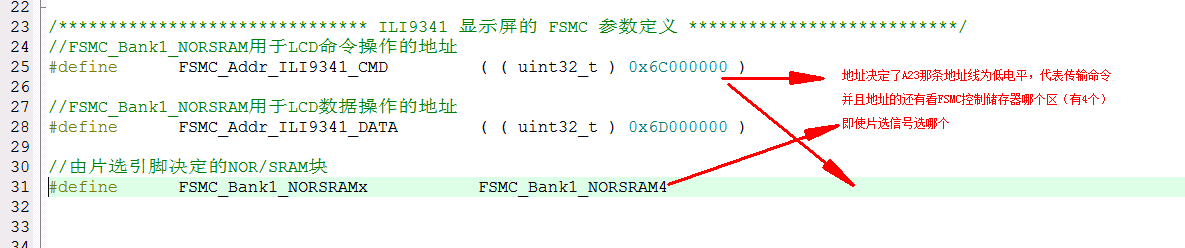

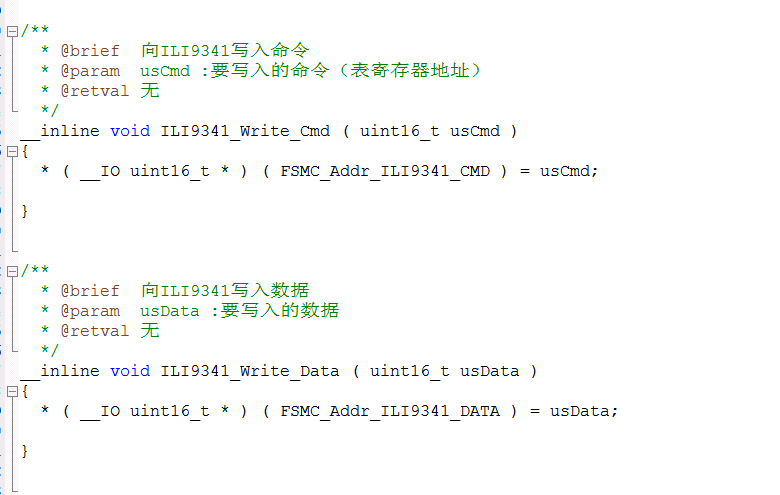

了解地址线与命令/数据信号线的关系,看完下面这篇文章，再结合下图，我的代码哪里是怎样的写的

https://blog.youkuaiyun.com/z1512751703/article/details/78937117

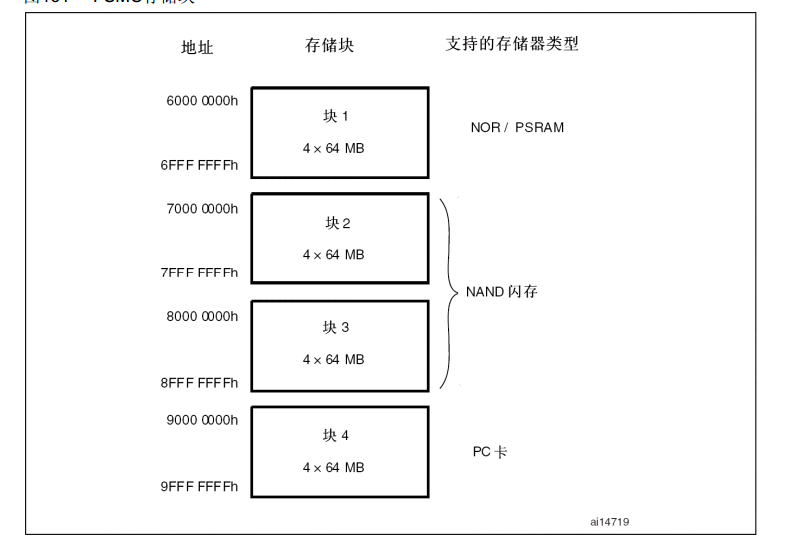

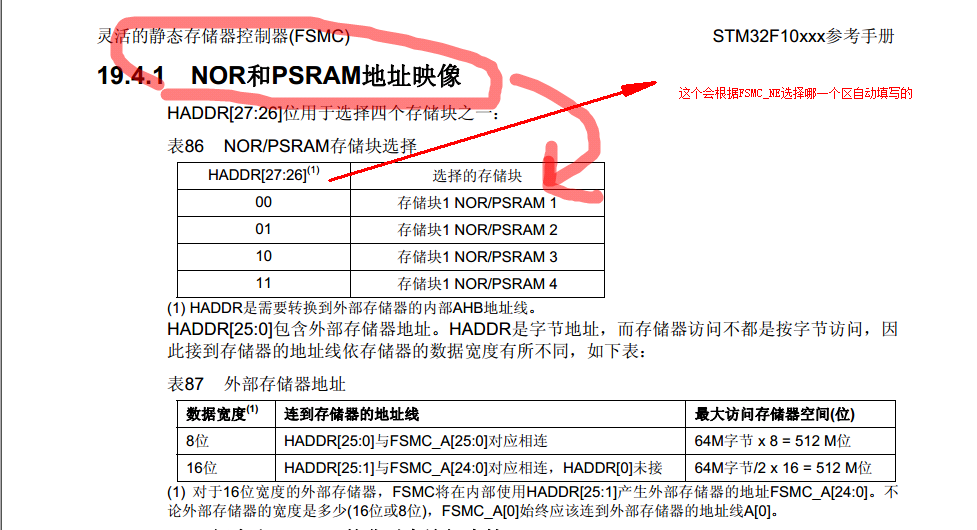

总之，想对一个LCD屏进行操作，首先看他的数据手册，判断他的通讯时序和FSMC那种模式的时序相识，信号线的对应关系，还有地址线，地址线的范围请根据FSMC控制的存储类型，如下图，即使确定之后，还要确定你片选那一块，FSMC划分了四个区，如下图，根据所选的区的起始地址计算地址，地址的计算上面说的很明确了



驱动代码编程

  1. 管脚的配置，查看stm32手册，管脚那些写到FSMC管脚使用什么模式，输出全是推挽输出就可以了
  2. FSMC配置，其实就是对19.5.6 NOR闪存和PSRAM控制器寄存器进行配置，SRAM/NOR闪存片选时序寄存器 1…4 (FSMC_BTR1…4)，同时开时钟并使能，
  3. 当配置控制寄存器选择 了拓展模式，就需要多配置SRAM/NOR闪存写时序寄存器 1…4 (FSMC_BWTR1…4)
  4. 下面不使用拓展模式，只需要配置 NOR闪存和PSRAM控制器寄存器、SRAM/NOR闪存片选时序寄存器
  5. 下图画红线需要我们设置，其他默认，不懂看stm32官方手册

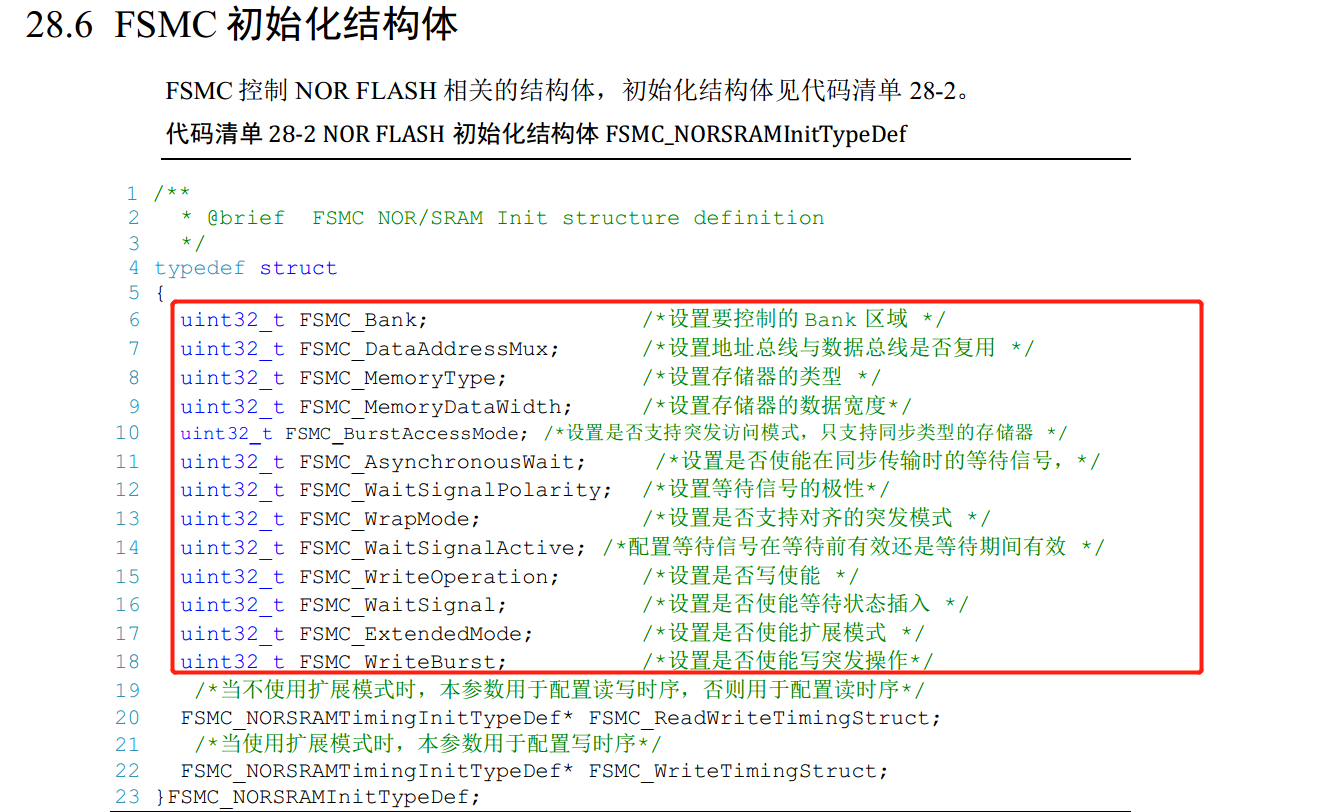

  1. 下面是配置寄存器的代码
static void ILI9341_FSMC_Config ( void )
{
    FSMC_NORSRAMInitTypeDef  FSMC_NORSRAMInitStructure;
    FSMC_NORSRAMTimingInitTypeDef  readWriteTiming;

    /* 使能FSMC时钟*/
    RCC_AHBPeriphClockCmd ( RCC_AHBPeriph_FSMC, ENABLE );

    //地址建立时间（ADDSET）为1个HCLK 2/72M=28ns
    readWriteTiming.FSMC_AddressSetupTime      = 0x01;   //地址建立时间
    //数据保持时间（DATAST）+ 1个HCLK = 5/72M=70ns
    readWriteTiming.FSMC_DataSetupTime         = 0x04;   //数据建立时间
    //选择控制的模式
    //模式B,异步NOR FLASH模式，与ILI9341的8080时序匹配
    readWriteTiming.FSMC_AccessMode            = FSMC_AccessMode_B;

    /*以下配置与模式B无关,也需要设置*/
    //地址保持时间（ADDHLD）模式A未用到
    readWriteTiming.FSMC_AddressHoldTime       = 0x00;   //地址保持时间
    //设置总线转换周期，仅用于复用模式的NOR操作
    readWriteTiming.FSMC_BusTurnAroundDuration = 0x00;
    //设置时钟分频，仅用于同步类型的存储器
    readWriteTiming.FSMC_CLKDivision           = 0x00;
    //数据保持时间，仅用于同步型的NOR
    readWriteTiming.FSMC_DataLatency           = 0x00;


    FSMC_NORSRAMInitStructure.FSMC_Bank                  = FSMC_Bank1_NORSRAMx;
    FSMC_NORSRAMInitStructure.FSMC_DataAddressMux        = FSMC_DataAddressMux_Disable;
    FSMC_NORSRAMInitStructure.FSMC_MemoryType            = FSMC_MemoryType_NOR;
    FSMC_NORSRAMInitStructure.FSMC_MemoryDataWidth       = FSMC_MemoryDataWidth_16b;
    FSMC_NORSRAMInitStructure.FSMC_BurstAccessMode       = FSMC_BurstAccessMode_Disable;
    FSMC_NORSRAMInitStructure.FSMC_WaitSignalPolarity    = FSMC_WaitSignalPolarity_Low;
    FSMC_NORSRAMInitStructure.FSMC_WrapMode              = FSMC_WrapMode_Disable;
    FSMC_NORSRAMInitStructure.FSMC_WaitSignalActive      = FSMC_WaitSignalActive_BeforeWaitState;
    FSMC_NORSRAMInitStructure.FSMC_WriteOperation        = FSMC_WriteOperation_Enable;
    FSMC_NORSRAMInitStructure.FSMC_WaitSignal            = FSMC_WaitSignal_Disable;
    FSMC_NORSRAMInitStructure.FSMC_ExtendedMode          = FSMC_ExtendedMode_Disable;
    FSMC_NORSRAMInitStructure.FSMC_WriteBurst            = FSMC_WriteBurst_Disable;
    FSMC_NORSRAMInitStructure.FSMC_ReadWriteTimingStruct = &readWriteTiming;
    FSMC_NORSRAMInitStructure.FSMC_WriteTimingStruct     = &readWriteTiming;

    FSMC_NORSRAMInit ( & FSMC_NORSRAMInitStructure );

    /* 使能 FSMC_Bank1_NORSRAM4 */
    FSMC_NORSRAMCmd ( FSMC_Bank1_NORSRAMx, ENABLE );

}
  1. 使能背光灯
  2. 复位（复位能执行厂家烧的内部初始化代码）
  3. 发送命令初始化LCD屏，先看手册里，初始化流程（没有找到），这个初始化过程中发送的代码及参数主要是配置了液晶屏的上电过程、 显示屏的伽玛参数、分辨率、 像素格式等内容， 这些配置主要由液晶屏生产厂家提供，
static void ILI9341_REG_Config ( void )
{
    /*  Power control B (CFh)  */
    DEBUG_DELAY  ();
    ILI9341_Write_Cmd ( 0xCF  );
    ILI9341_Write_Data ( 0x00  );
    ILI9341_Write_Data ( 0x81  );
    ILI9341_Write_Data ( 0x30  );

    /*  Power on sequence control (EDh) */
    DEBUG_DELAY ();
    ILI9341_Write_Cmd ( 0xED );
    ILI9341_Write_Data ( 0x64 );
    ILI9341_Write_Data ( 0x03 );
    ILI9341_Write_Data ( 0x12 );
    ILI9341_Write_Data ( 0x81 );

    /*  Driver timing control A (E8h) */
    DEBUG_DELAY ();
    ILI9341_Write_Cmd ( 0xE8 );
    ILI9341_Write_Data ( 0x85 );
    ILI9341_Write_Data ( 0x10 );
    ILI9341_Write_Data ( 0x78 );

    /*  Power control A (CBh) */
    DEBUG_DELAY ();
    ILI9341_Write_Cmd ( 0xCB );
    ILI9341_Write_Data ( 0x39 );
    ILI9341_Write_Data ( 0x2C );
    ILI9341_Write_Data ( 0x00 );
    ILI9341_Write_Data ( 0x34 );
    ILI9341_Write_Data ( 0x02 );

    /* Pump ratio control (F7h) */
    DEBUG_DELAY ();
    ILI9341_Write_Cmd ( 0xF7 );
    ILI9341_Write_Data ( 0x20 );

    /* Driver timing control B */
    DEBUG_DELAY ();
    ILI9341_Write_Cmd ( 0xEA );
    ILI9341_Write_Data ( 0x00 );
    ILI9341_Write_Data ( 0x00 );

    /* Frame Rate Control (In Normal Mode/Full Colors) (B1h) */
    DEBUG_DELAY ();
    ILI9341_Write_Cmd ( 0xB1 );
    ILI9341_Write_Data ( 0x00 );
    ILI9341_Write_Data ( 0x1B );

    /*  Display Function Control (B6h) */
    DEBUG_DELAY ();
    ILI9341_Write_Cmd ( 0xB6 );
    ILI9341_Write_Data ( 0x0A );
    ILI9341_Write_Data ( 0xA2 );

    /* Power Control 1 (C0h) */
    DEBUG_DELAY ();
    ILI9341_Write_Cmd ( 0xC0 );
    ILI9341_Write_Data ( 0x35 );

    /* Power Control 2 (C1h) */
    DEBUG_DELAY ();
    ILI9341_Write_Cmd ( 0xC1 );
    ILI9341_Write_Data ( 0x11 );

    /* VCOM Control 1 (C5h) */
    ILI9341_Write_Cmd ( 0xC5 );
    ILI9341_Write_Data ( 0x45 );
    ILI9341_Write_Data ( 0x45 );

    /*  VCOM Control 2 (C7h)  */
    ILI9341_Write_Cmd ( 0xC7 );
    ILI9341_Write_Data ( 0xA2 );

    /* Enable 3G (F2h) */
    ILI9341_Write_Cmd ( 0xF2 );
    ILI9341_Write_Data ( 0x00 );

    /* Gamma Set (26h) */
    ILI9341_Write_Cmd ( 0x26 );
    ILI9341_Write_Data ( 0x01 );
    DEBUG_DELAY ();

    /* Positive Gamma Correction */
    ILI9341_Write_Cmd ( 0xE0 ); //Set Gamma
    ILI9341_Write_Data ( 0x0F );
    ILI9341_Write_Data ( 0x26 );
    ILI9341_Write_Data ( 0x24 );
    ILI9341_Write_Data ( 0x0B );
    ILI9341_Write_Data ( 0x0E );
    ILI9341_Write_Data ( 0x09 );
    ILI9341_Write_Data ( 0x54 );
    ILI9341_Write_Data ( 0xA8 );
    ILI9341_Write_Data ( 0x46 );
    ILI9341_Write_Data ( 0x0C );
    ILI9341_Write_Data ( 0x17 );
    ILI9341_Write_Data ( 0x09 );
    ILI9341_Write_Data ( 0x0F );
    ILI9341_Write_Data ( 0x07 );
    ILI9341_Write_Data ( 0x00 );

    /* Negative Gamma Correction (E1h) */
    ILI9341_Write_Cmd ( 0XE1 ); //Set Gamma
    ILI9341_Write_Data ( 0x00 );
    ILI9341_Write_Data ( 0x19 );
    ILI9341_Write_Data ( 0x1B );
    ILI9341_Write_Data ( 0x04 );
    ILI9341_Write_Data ( 0x10 );
    ILI9341_Write_Data ( 0x07 );
    ILI9341_Write_Data ( 0x2A );
    ILI9341_Write_Data ( 0x47 );
    ILI9341_Write_Data ( 0x39 );
    ILI9341_Write_Data ( 0x03 );
    ILI9341_Write_Data ( 0x06 );
    ILI9341_Write_Data ( 0x06 );
    ILI9341_Write_Data ( 0x30 );
    ILI9341_Write_Data ( 0x38 );
    ILI9341_Write_Data ( 0x0F );

    /* memory access control set */
    DEBUG_DELAY ();
    ILI9341_Write_Cmd ( 0x36 );
    ILI9341_Write_Data ( 0xC8 );    /*竖屏  左上角到 (起点)到右下角 (终点)扫描方式*/
    DEBUG_DELAY ();

    /* column address control set */
    ILI9341_Write_Cmd ( CMD_SetCoordinateX ); //这是设置像素宽，刚好从0x0000到0x00EF是240
    ILI9341_Write_Data ( 0x00 );
    ILI9341_Write_Data ( 0x00 );
    ILI9341_Write_Data ( 0x00 );
    ILI9341_Write_Data ( 0xEF );

    /* page address control set */
    DEBUG_DELAY ();
    ILI9341_Write_Cmd ( CMD_SetCoordinateY );  //这是设置像素高，刚好从0x0000到0x013F是320
    ILI9341_Write_Data ( 0x00 );
    ILI9341_Write_Data ( 0x00 );
    ILI9341_Write_Data ( 0x01 );
    ILI9341_Write_Data ( 0x3F );

    /*  Pixel Format Set (3Ah)  */
    DEBUG_DELAY ();
    ILI9341_Write_Cmd ( 0x3a );
    ILI9341_Write_Data ( 0x55 );

    /* Sleep Out (11h)  */
    ILI9341_Write_Cmd ( 0x11 );
    ILI9341_Delay ( 0xAFFf<<2 );
    DEBUG_DELAY ();

    /* Display ON (29h) */
    ILI9341_Write_Cmd ( 0x29 );


}

  1. 设置扫描方向，默认是6

  2. 操作液晶显示

总例程代码如下

1-液晶显示.7z

转载于:https://www.cnblogs.com/guguobao/p/10454885.html
