【转】区分光猫、路由器、交换机

方法一：从设备机身标签区分

　　看标签是最直接粗暴的方法。一般来说，在设备背面的标签上都会标明了设备的名称、型号以及其它参数。

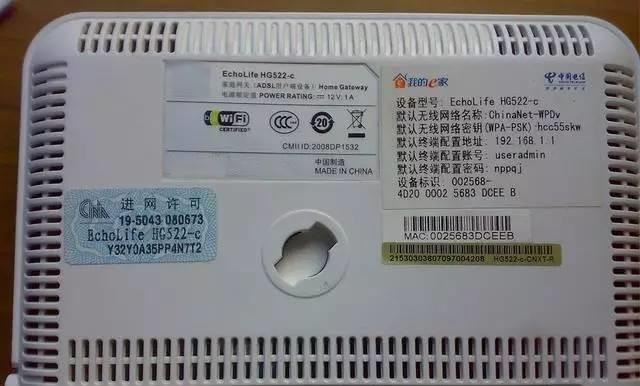

　　由于光猫一般都是网络运营商配送的，所以光猫的标签上除了设备型号和参数外，通常还标有网络运营商的标志或LOGO等，如下图：

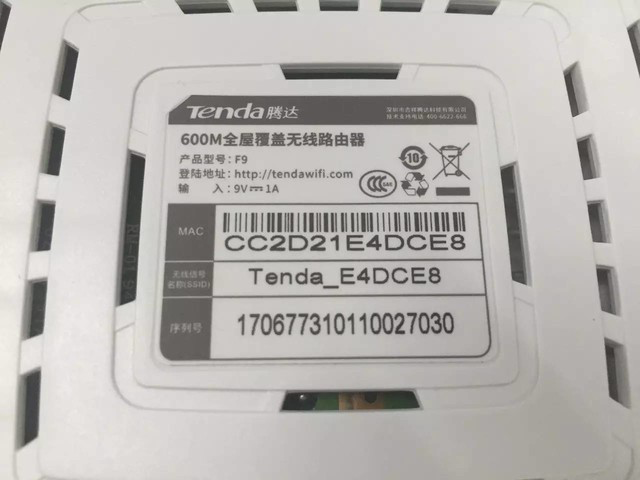

无线路由器背面的标签上一般会标注"XXXMbps无线路由器"、管理页面的IP地址，如192.168.0.1或tendawifi.com之类的。

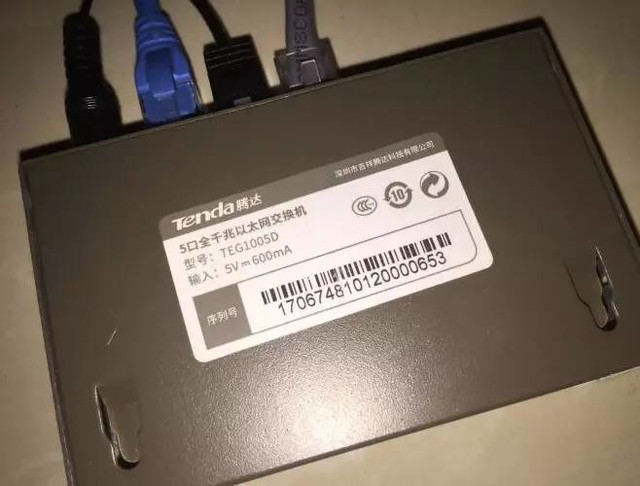

交换机背面标签只有型号和"XXX交换机"的字样。





方法二：从接口区分

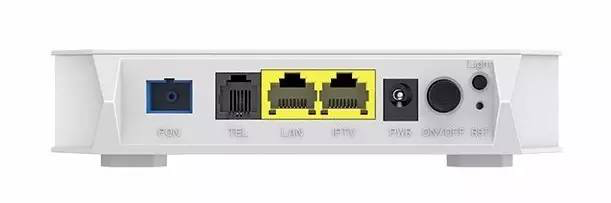

　　光猫的主要作用是将光信号转化为数字信号，一般家里使用光纤网络的都有这个设备。如下图所示，光猫一般会有一个小的接口，PON口，用来接入光纤线的。另外，TEL接口用来接固定电话。LAN一般连接路由器（如果家里没有路由器一般用来接电脑拨号上网），IPTV口用来接网络电视。

无线路由器就是那个发射WiFi的设备，我们平时能有WiFi都得靠它。

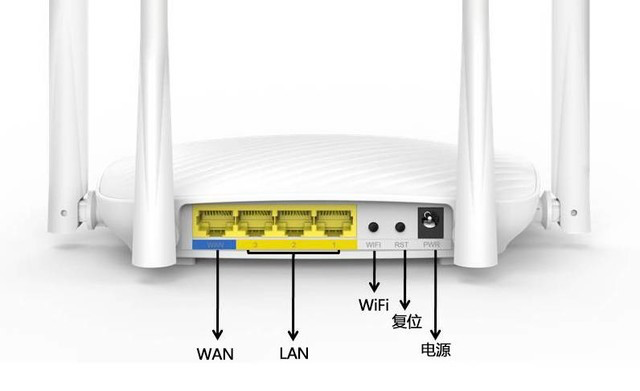

　　下图是路由器的接口示意图，通常无线路由器有一个WAN口和3-4个LAN口，WAN口和LAN口都会用不同颜色区分开来。WAN口是连接到猫/光猫的（用网线），可以理解为网络信号进入的接口。LAN口是网络信号的出口，是用来连接电脑或电视的（用网线）。

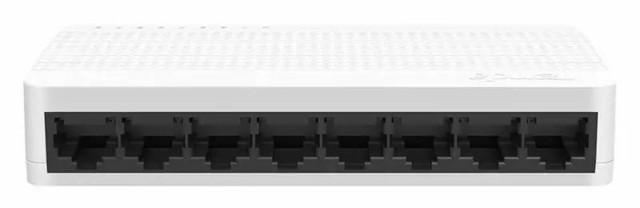

交换机的接口最简单，全部接口都是一样的，没有WAN口和LAN口之分。一般情况下，当路由器的网口不够用的时候，可以再接入一个交换机来扩展网口。从无线路由器的LAN口上面接一条网线到交换机任意接口，然后从交换机的其他接口可以接到电脑等设备上。

　　另外，交换机必须接入到路由器使用，不能直接接到光猫使用，因为只有这样才能确保在只开通一个运营商账号的情况下正常接入多个设备上网。

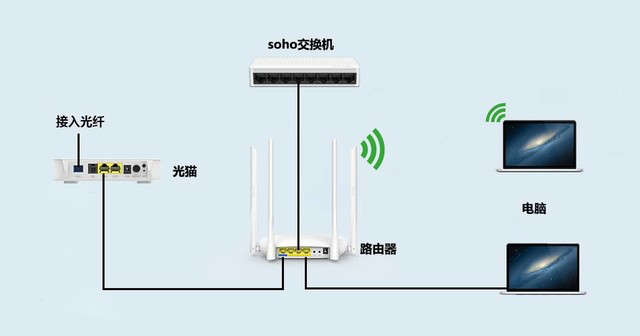

 最后用一张图帮大家更加清晰的认识这些网络设备▼
