《GK101任意波发生器》升级固件发布（版本：1.0.2build306）

一、固件说明：

硬件版本：0，logic.3

固件版本：1.0.2.build306

编译日期：2014-09-24

======================================

二、固件版本说明：

1、增加功能：频率扫描功能

　　可以调节频率功能中的扫频模式（线性扫频或对数扫频）、起始频率、停止频率、扫频时间（0.1 - 1000 S）、标志频率等参数。

======================================

三、固件下载：

链接: http://pan.baidu.com/s/1pJNpm23 密码: wj4c

======================================

四、使用说明：

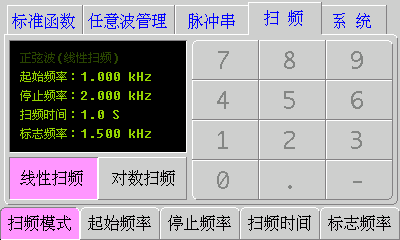

1、进入扫频界面，如下图所示：

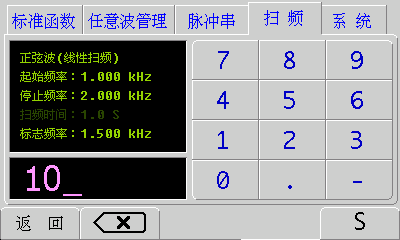

2、点击下方按钮可以进行扫频参数设定，如下图所示：

• 扫频模式：设置扫描模式为线性扫频或者对数扫频
• 起始频率：正弦波和方波（1 uHz - 10 MHz），任意波（1 uHz - 2 MHz），其他标准函数波形（1 uHz - 1 MHz）
• 停止频率：正弦波和方波（1 uHz - 10 MHz），任意波（1 uHz - 2 MHz），其他标准函数波形（1 uHz - 1 MHz）
• 扫频时间：0.1 - 1000 S
• 标志频率：标志频率的大小在起始频率和停止频率数值大小之间

3、同步信号在每次扫描的开始处变“低”，在标志频率到来时，同步信号变为“高”

4、载波波形信息可以在标准函数界面或任意波管理界面中设置

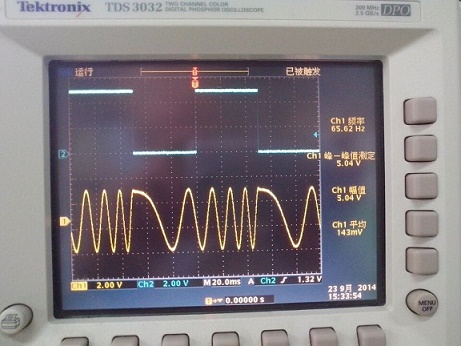

5、示波器上观察的扫频效果，如下图：
