自反acl



原理：通过对经过该端口的请求数据包打上标记，对回复的数据包进行检测，据有该标记的数据包允许通过，否则被拒绝。

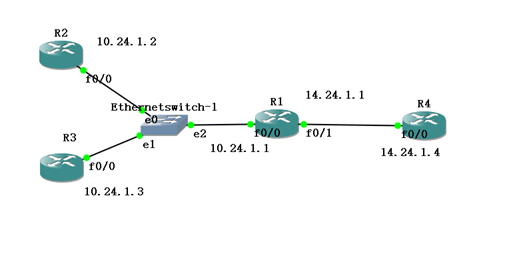

拓扑图







测试连通性

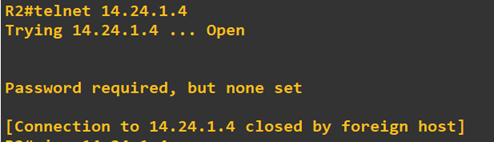

R2 telnet R4











 配置命令

  在检测连通性，确保无误后，配置acl

r1(config)#ip access-list extended come

r1(config-ext-nacl)#permit icmp any any         被允许的ICMP是不用标记即可进入内网的

r1(config-ext-nacl)#evaluate abc                其它要进入内网的，必须是标记为ab



r1(config)#ip access-list extended  goto

r1(config-ext-nacl)#permit tcp any any eq telnet reflect abc timeout 60   telnet已记为abc

r1(config-ext-nacl)#permit ip any any

应用ACL

r1(config)#int f0/1

r1(config-if)#ip access-group goto out



测试结果

 R2 PING R4

ICMP允许通过

R2 telnet R4



可见，内网向外网发送的telnet因被标记了abc所以被允许返回了





R4 telnet R2

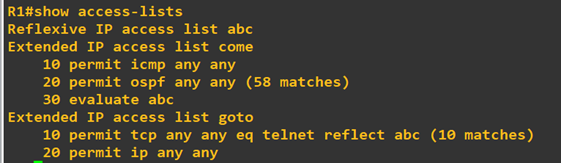

查看acl表
