Modelsim, Debussy联合仿真Xilinx

http://wenku.baidu.com/view/8363d40003d8ce2f006623e9.html  另外一个博客



生成Xilinx库



先调用ISE的simulation library compilation wizard，用Modelsim编译xilinx库单元。编译好后我放在E:\Xilinx\13.4\ISE_DS\ISE\sim_lib目录下，同时有一个modelsim.ini文件，指定library：

secureip = E:\Xilinx\13.4\ISE_DS\ISE\sim_lib/secureip

unisim = E:\Xilinx\13.4\ISE_DS\ISE\sim_lib/unisim

unimacro = E:\Xilinx\13.4\ISE_DS\ISE\sim_lib/unimacro

unisims_ver = E:\Xilinx\13.4\ISE_DS\ISE\sim_lib/unisims_ver

unimacro_ver = E:\Xilinx\13.4\ISE_DS\ISE\sim_lib/unimacro_ver

simprim = E:\Xilinx\13.4\ISE_DS\ISE\sim_lib/simprim

simprims_ver = E:\Xilinx\13.4\ISE_DS\ISE\sim_lib/simprims_ver

xilinxcorelib = E:\Xilinx\13.4\ISE_DS\ISE\sim_lib/xilinxcorelib

xilinxcorelib_ver = E:\Xilinx\13.4\ISE_DS\ISE\sim_lib/xilinxcorelib_ver

uni9000_ver = E:\Xilinx\13.4\ISE_DS\ISE\sim_lib/uni9000_ver

cpld = E:\Xilinx\13.4\ISE_DS\ISE\sim_lib/cpld

cpld_ver = E:\Xilinx\13.4\ISE_DS\ISE\sim_lib/cpld_ver



Modelsim仿真



写好testbench，里面加一段代码：

initial

begin

$fsdbDumpfile("..\\wave\\tb_ShearInterpPerc.fsdb");

$fsdbDumpvars(0,tb_ShearInterpPerc);

end

tb_ShearInterpPerc是testbench顶层模块，意味着该模块内所有变量都被记录在fsdb文件里。在仿真目录下建立Modelsim用的DOS脚本文件run.bat：

vlib work

vlog ../../ShearInterpPerc.v

vlog ../testbench/tb_ShearInterpPerc.v

vsim -L xilinxcorelib_ver -L unisims_ver -L unimacro_ver -L secureip -lib work -voptargs=\"+acc\" -t 1ps -c -do "run 10us" -pli D:/pli/novas.dll work.tb_ShearInterpPerc glbl



修改仿真目录下的modelsim.ini，把前面指定库路径的命令粘贴进去。

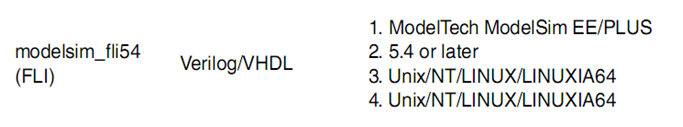

Novas.dll有自己手动放置在指定目录，文件来自于Debussy安装目录E:\EDA\Novas\Debussy\share\PLI\modelsim_fli54\WINNT，支持如下：

在DOS命令行模式下转到仿真目录，输入run.bat即可仿真。



Debussy观察波形

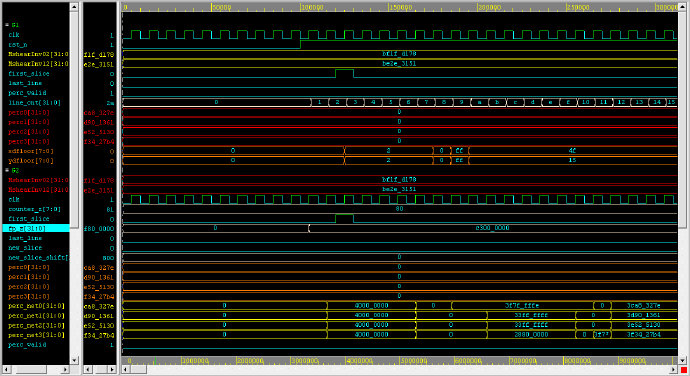

结束后打开Debussy，在nTrace界面中导入HDL源文件，然后点New Waveform，在打开的nWave界面中open生成的fsdb 文件，按g或点get signal，选择需要观察的信号确定即可开始观察。
