Centos7+LVS-NAT+apache实验

最新推荐文章于 2023-12-25 16:09:45 发布

转载最新推荐文章于 2023-12-25 16:09:45 发布 · 162 阅读

0 ·

CC 4.0 BY-SA版权

原文链接：http://www.cnblogs.com/zhangxingeng/p/10538679.html

本文介绍LVS-NAT模式，复习其优缺点，如优点是配置管理简单、网络架构灵活，缺点是调度器易成瓶颈。还给出实验拓扑，详细阐述部署步骤，包括网络配置、关闭防火墙、安装软件、配置调度器等，最后进行功能测试和后端共享存储NFS配置。

一、简介

　　1、理论已经在上一篇博客简述，不了解得可以看看

　　　　https://www.cnblogs.com/zhangxingeng/p/10497279.html

　　2、LVS-NAT优缺点复习

　　　　关于这种模式

　　　　1、RIP和DIP一般处于同一私有网段中。但并非必须，RS的网关要指向DIP，这样能保证将响应数据交给Director

　　　　2、支持端口映射，可修改请求报文的目标端口；

　　　　3、VS/NAT模式的最大缺点使Director负责所有进出数据：不仅处理客户端发起的请求，还负责将响应传输给客户端。而响应数据一般比请求数据大得多，调度器Director容易出现瓶颈。（也就是像7层负载的处理方式一样，但却没有7层负载那么多功能）

　　　　4、vs必须使linux系统，RS可以是任何系统

　　　　缺点：在整个过程中，所有输入输出的流量都要经过LVS调度器，调度器网络I/O压力就会非常大，因此很容易称为瓶颈，特别使对请求流量很小，而响应流量很大的web类应用来说更为如此；

　　　　优点：NAT模式配置管理简单，由于使用了NAT技术，LVS调度器及应用服务器可以在不同网段中，网络架构灵活，应用服务器只需要进行简单的网络设定即可加入集群。

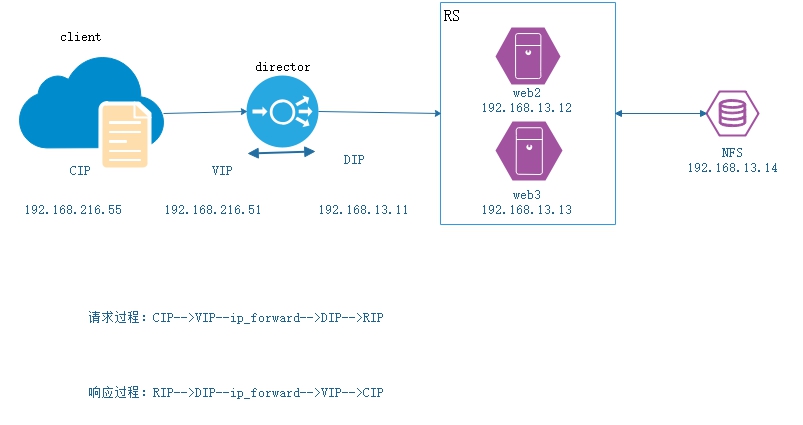

　　3、实验拓扑

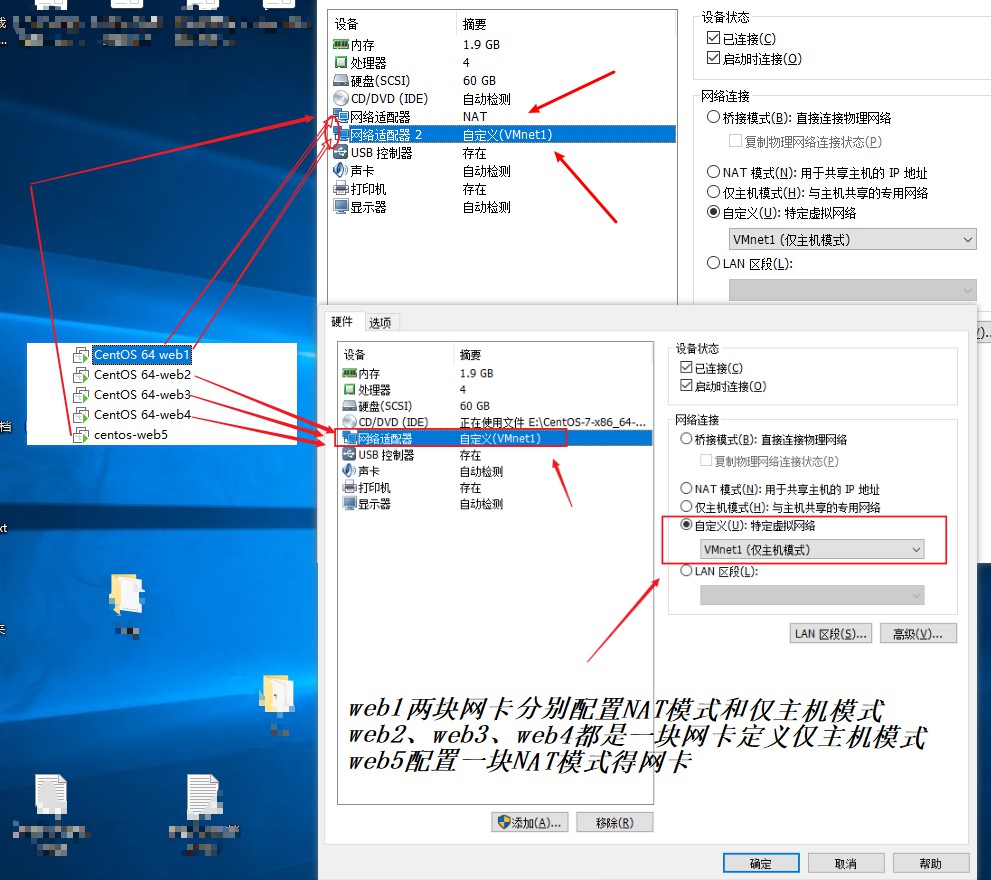

　　　　　说明：虚拟机做实验有关网段的设计，Director调度器需要配置两块网卡，我们CIP和VIP可以用NAT模式，DIP、RS、NFS可以用仅主机模式。

二、开始部署

　　　　1、网络配置

　　　　　　添加网卡后别忘了点击设备状态“已连接”

 1 [root@web1 ~]# cat /etc/sysconfig/network-scripts/ifcfg-ens37
 2 TYPE="Ethernet"
 3 BOOTPROTO="static"
 4 DEFROUTE="yes"
 5 IPV4_FAILURE_FATAL="no"
 6 IPV6INIT="yes"
 7 IPV6_AUTOCONF="yes"
 8 IPV6_DEFROUTE="yes"
 9 IPV6_FAILURE_FATAL="no"
10 IPV6_ADDR_GEN_MODE="stable-privacy"
11 NAME="ens37"
12 UUID="4f788070-131a-4f10-85a8-179b4f14gg48"
13 DEVICE="ens37"
14 ONBOOT="yes"
15 DNS1=192.168.13.2
16 IPADDR=192.168.13.11
17 #PREFIX=24
18 GATEWAY=192.168.13.2
19 IPV6_PEERDNS=yes
20 IPV6_PEERROUTES=yes
21 ~
22 [root@web1 ~]# cat /etc/sysconfig/network-scripts/ifcfg-ens33
23 TYPE="Ethernet"
24 BOOTPROTO="static"
25 DEFROUTE="yes"
26 IPV4_FAILURE_FATAL="no"
27 IPV6INIT="yes"
28 IPV6_AUTOCONF="yes"
29 IPV6_DEFROUTE="yes"
30 IPV6_FAILURE_FATAL="no"
31 IPV6_ADDR_GEN_MODE="stable-privacy"
32 NAME="ens33"
33 UUID="4f788080-131a-4f10-85a8-179b4f14ab48"
34 DEVICE="ens33"
35 ONBOOT="yes"
36 DNS1=192.168.216.2
37 IPADDR=192.168.216.51
38 PREFIX=24
39 GATEWAY=192.168.216.2
40 IPV6_PEERDNS=yes
41 IPV6_PEERROUTES=yes

#在添加一块网卡后，没有网卡设置，请按照自己得ip自行配制即可

42 [root@web1 ~]# cat /etc/sysconfig/network-scripts/ifcfg-ens37
43 TYPE="Ethernet"
44 BOOTPROTO="static"
45 DEFROUTE="yes"
46 IPV4_FAILURE_FATAL="no"
47 IPV6INIT="yes"
48 IPV6_AUTOCONF="yes"
49 IPV6_DEFROUTE="yes"
50 IPV6_FAILURE_FATAL="no"
51 IPV6_ADDR_GEN_MODE="stable-privacy"
52 NAME="ens37"
53 UUID="4f788070-131a-4f10-85a8-179b4f14gg48"
54 DEVICE="ens37"
55 ONBOOT="yes"
56 DNS1=192.168.13.2
57 IPADDR=192.168.13.11
58 #PREFIX=24
59 GATEWAY=192.168.13.2
60 IPV6_PEERDNS=yes
61 IPV6_PEERROUTES=yes

　　　　2、关闭防火墙及selinux

1 　　　　　　systemctl stop firewalld
2
3 　　　　　　systemctl disable firewalld
4
5 　　　　　　sed -i '/SELINUX/s/enforcing/disabled/' /etc/selinux/config

　　　　3、安装软件

1 　　　　　　51上安装ipvsadm　　　　　
2  　　　　　　　yum install ipvsadm -y
3 　　　　　　12、13安装httpd
4 　　　　　　　　yum install httpd -y
5 　　　　　　14上安装nfs，rpcbind
6 　　　　　　　　yum install nfs-utils rpcbind -y

　　　　4、配置web2、web3的网关改为192.168.13.11

 1 　　　　　 web2
 2
 3 　　　　　　　　echo "welcom to web2" >/var/www/html/index.html
 4
 5 　　　　　　web3
 6 　　　　　　　　echo "welcom to web3" >/var/www/html/index.html
 7 　　　　　　两台同时配置网关
　　　　　　　　　　　　响应报文的目标地址是CIP，所以RS网关需要执行Director的DIP
　　　　　　　　　　
 8 　　　　　　　　route add default gw 192.168.13.11
 9 　　　　　　　　systemctl restart httpd
10 　　　　　　　　systemctl enable httpd
11

　　　　5、配置director调度器

 1 　　　　　　
 2
 3 　　　　　　
 4
 5 　　　　　　开启转发功能
　　　　　　　　　　director接收到CIP的数据包，需要转发给RS处理，接着VIP收到数据需要转发DIP,所以需要开启转发功能
 6
 7 　　　　　　　　echo 1 > /proc/sys/net/ipv4/ip_forward
 8
 9 　　　　　　配置负载调度器SNAT转发规则
10 　　　　　　　　ipvsadm -A -t 192.168.216.51:80 -s rr
11 　　　　　　　　ipvsadm -a -t 192.168.216.51:80 -r 192.168.13.12:80 -m -w 1
12 　　　　　　　　ipvsadm -a -t 192.168.216.51:80 -r 192.168.13.13:80 -m -w 1
13 　　　　　　检查规则
14 　　　　　　　　ipvsadm -Ln　　　　　　
15
16 　　　　　　
17
18 [root@web1 ~]# ipvsadm -Ln
19 IP Virtual Server version 1.2.1 (size=4096)
20 Prot LocalAddress:Port Scheduler Flags
21 -> RemoteAddress:Port Forward Weight ActiveConn InActConn
22 TCP 192.168.216.51:80 rr
23 -> 192.168.13.12:80 Masq 1 0 0
24 -> 192.168.13.13:80 Masq 1 0 0
25 [root@web1 ~]#

　　　　6、测试功能

　　　　　　director调度器上基本测试

　　　　　　　　ping两台RS，并访问web

 1 [root@web1 ~]# ping 192.168.13.12
 2 PING 192.168.13.12 (192.168.13.12) 56(84) bytes of data.
 3 64 bytes from 192.168.13.12: icmp_seq=1 ttl=64 time=0.683 ms
 4 64 bytes from 192.168.13.12: icmp_seq=2 ttl=64 time=2.15 ms
 5 ^C
 6 --- 192.168.13.12 ping statistics ---
 7 2 packets transmitted, 2 received, 0% packet loss, time 1001ms
 8 rtt min/avg/max/mdev = 0.683/1.418/2.153/0.735 ms
 9 [root@web1 ~]# ping 192.168.13.13
10 PING 192.168.13.13 (192.168.13.13) 56(84) bytes of data.
11 64 bytes from 192.168.13.13: icmp_seq=1 ttl=64 time=0.654 ms
12 64 bytes from 192.168.13.13: icmp_seq=2 ttl=64 time=0.589 ms
13 ^C
14 --- 192.168.13.13 ping statistics ---
15 2 packets transmitted, 2 received, 0% packet loss, time 1000ms
16 rtt min/avg/max/mdev = 0.589/0.621/0.654/0.040 ms
17 [root@web1 ~]# curl 192.168.13.12
18 welcom to web2
19 [root@web1 ~]# curl 192.168.13.13
20 welcom to web3
21 [root@web1 ~]#

　　　　　　client上访问192.168.216.51

1 [root@web5 ~]# curl 192.168.216.51
2 welcom to web3
3 [root@web5 ~]# curl 192.168.216.51
4 welcom to web2
5 [root@web5 ~]# curl 192.168.216.51
6 welcom to web3
7 [root@web5 ~]# curl 192.168.216.51
8 welcom to web2

　　　　7、配置后端共享存储NFS

　　　　　　前面已经安装了程序包这里只需要配置

 1 #设置共享目录，权限
 2 [root@web4 cdrom]# mkdir -p /data/www/
 3 [root@web4 cdrom]# vim /etc/exports
 4 /data/www 192.168.13.0/24(ro,sync,no_root_squash)
 5 #设置index.html文件
 6 [root@web4 cdrom]# cd /data/www/
 7 [root@web4 www]# echo "this is www data" index.html
 8 #启动并开机自启
 9 [root@web4 cdrom]# systemctl start rpcbind
10 [root@web4 cdrom]# systemctl start nfs
11 [root@web4 cdrom]# systemctl enable rpcbind
12 [root@web4 cdrom]# systemctl enable nfs
13 #查看可挂载目录，13网段其他机器也可以使用测试
14 [root@web4 www]# showmount -e 192.168.13.14
15 Export list for 192.168.13.14:
16 /data/www 192.168.13.0/24

　　　　　　测试

　　　　　　　　web2、web3执行挂载

1 [root@web2 yum.repos.d]# showmount -e 192.168.13.14
2 Export list for 192.168.13.14:
3 /data/www 192.168.13.0/24
4 [root@web2 yum.repos.d]# mount 192.168.13.14:/data/www /var/www/html

　　　　　　　 client测试

 1 root@web5 ~]# curl 192.168.216.51
 2 this is www data
 3 [root@web5 ~]# curl 192.168.216.51
 4 this is www data
 5 [root@web5 ~]# curl 192.168.216.51
 6 this is www data
 7 [root@web5 ~]# curl 192.168.216.51
 8 this is www data
 9 [root@web5 ~]# curl 192.168.216.51
10 this is www data
11 [root@web5 ~]# curl 192.168.216.51
12 this is www data

　　　　　　调度器上可以看到统计信息及连接条目

 1 [root@web1 ~]# ipvsadm -ln --stats　　#统计信息
 2 IP Virtual Server version 1.2.1 (size=4096)
 3 Prot LocalAddress:Port               Conns   InPkts  OutPkts  InBytes OutBytes
 4   -> RemoteAddress:Port
 5 TCP  192.168.216.51:80                  55      327      212    21634    25072
 6   -> 192.168.13.12:80                   27      162      108    10746    12751
 7   -> 192.168.13.13:80                   28      165      104    10888    12321
 8 [root@web1 ~]# ipvsadm -lnc   #连接条目
 9 IPVS connection entries
10 pro expire state       source             virtual            destination
11 TCP 01:53  TIME_WAIT   192.168.216.55:56712 192.168.216.51:80  192.168.13.12:80
12 TCP 01:56  TIME_WAIT   192.168.216.55:56724 192.168.216.51:80  192.168.13.12:80
13 TCP 01:56  TIME_WAIT   192.168.216.55:56716 192.168.216.51:80  192.168.13.12:80
14 TCP 01:56  TIME_WAIT   192.168.216.55:56718 192.168.216.51:80  192.168.13.13:80
15 TCP 01:56  TIME_WAIT   192.168.216.55:56722 192.168.216.51:80  192.168.13.13:80
16 TCP 01:56  TIME_WAIT   192.168.216.55:56720 192.168.216.51:80  192.168.13.12:80
17 TCP 01:55  TIME_WAIT   192.168.216.55:56714 192.168.216.51:80  192.168.13.13:80
18 [root@web1 ~]#
