PLC梯形图编程

说明：程序中的时间与题目不完全符合，在保证仿真效果的前提下为了缩短仿真时间，使结果容易观察。

交通控制灯部分

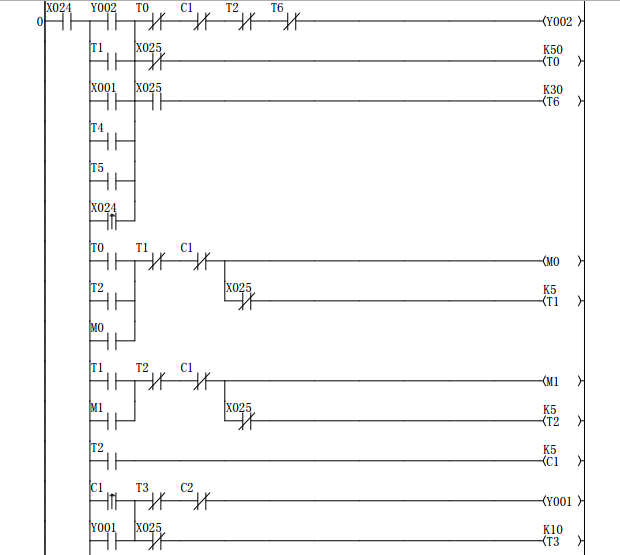

M0/M1为绿灯的辅助继电器，用于实现绿灯闪烁，分别对应T1/T2两个延时继电器；
T0/T6时间继电器分别对应绿灯在白天和夜间模式下的延时；
T3时间继电器对应黄灯在白天模式下的延时；

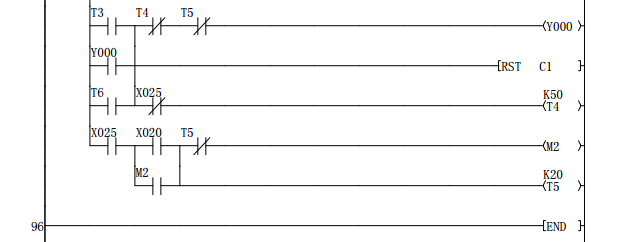

T4时间继电器对应红灯在白天模式下的延时；
T5时间继电器对应红灯在夜晚模式下SP1按钮触发后的延时。



输送带控制

M1/M2分别为X12和X11的辅助继电器；
T1时间继电器用于X12传感器识别后的暂停延时；
T2时间继电器用于X11右限传感器识别后的暂停延时；
T3时间继电器用于将物体送出传送带而人为设置的延时；
