用AD设计PCB，从原理图更新PCB注意事项——不需要使用Rooms

最新推荐文章于 2025-06-12 15:18:19 发布
转载 最新推荐文章于 2025-06-12 15:18:19 发布 · 2.4k 阅读 · 4 ·
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/panfengyou/p/11040105.html

博客介绍了在不需要在PCB中生成与原理图对应的Room时的操作方法，即通过CO：project->project Options->ECO Generation-> Modification associated with component-> Add Rooms -> Ignore Difference来实现。

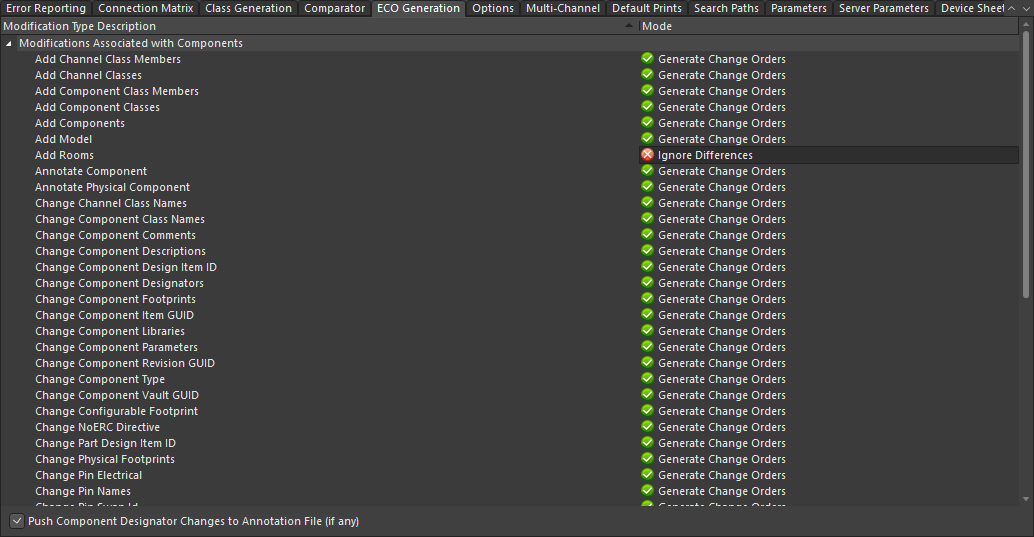

1.当不需要在PCB中生成与原理图对应的Room时，可以：CO：project->project Options->ECO Generation-> Modification associated with component-> Add Rooms -> Ignore Difference

转载于:https://www.cnblogs.com/panfengyou/p/11040105.html
