基于FPGA的滨松7031面阵 CCD图像采集 和binning模式

最近完成了一个基于altera fpga驱动滨松CCD采集图像的项目。

项目基于PC 串口和FPGA进行数据交互，pc发送参数给FPGA后，FPGA根据参数产生驱动CCD的时序波形。

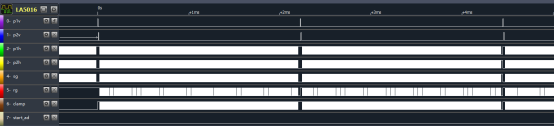

1、全帧模式时序：

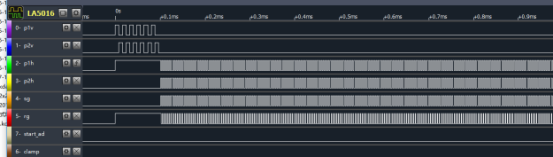

2、 binning模式的时序：

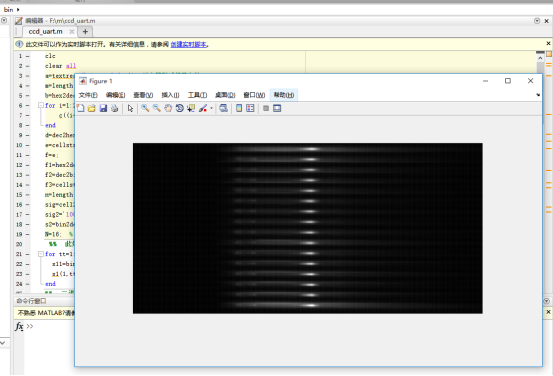

采集到的数据用MATLAB分析图谱：







硬件PCB图：
