aaa配置（第十三组）

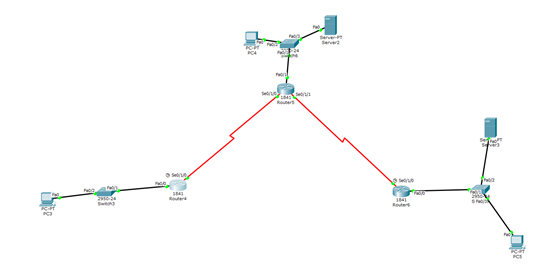

拓扑：







Ip地址规划：

我学号后三位为045

设备	接口	Ip地址
Router4	Fa0/0	10.45.1.1/24
	Se0/1/0	10.45.2.1/24
Router5	Se0/1/0	10.45.2.2/24
	Se0/1/1	10.45.3.1/24
	Fa0/1	10.45.5.1/24
Router6	SE0/1/0	10.45.3.2/24
	Fa0/0	10.45.4.1/24
Pc3	Fa0	10.45.1.2/24
Pc4	Fa0	10.45.5.2/24
Pc5	Fa0	10.45.4.2/24
Server2	Fa0	10.45.5.3/24
Server2	Fa0	10.45.4.3/24



















网络连通性测试

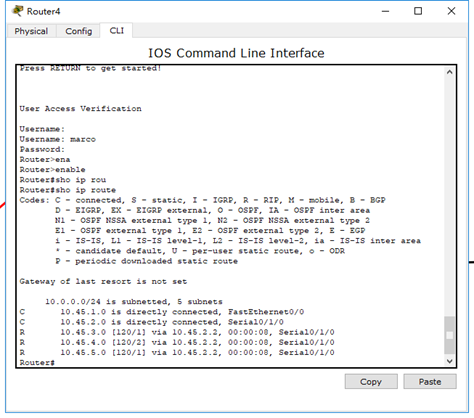

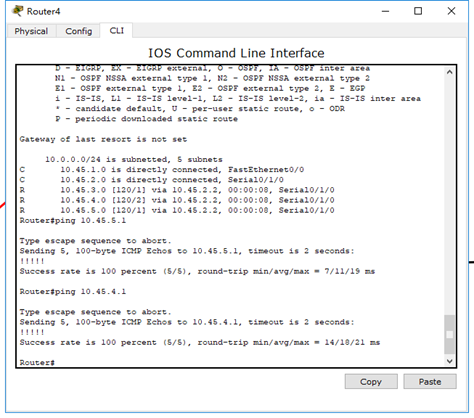

下面是r4的路由表以及r4pingr5和r6的图片，说明网络通畅















在r4上配置本地的console登录aaa认证

R4:

Router(config)#username marco password marco//用户名密码都为marco

Router(config)#aaa new-model

Router(config)#aaa authentication login default local //local为本地认证

Router(config)#line console 0

Router(config-line)#login authentication default//应用到console0









结果如下图所示，验证成功





在R5上配置远程登录aaa验证

R5:

Router(config)#username marco password marco//创建用户名密码都为marco

Router(config)#aaa new-model

Router(config)#aaa authentication login telnet-login local //验证使用本地数据库

Router(config)#line vty 0 4

Router(config-line)#login authentication telnet-login//在vty上应用





如下图所示，成功







在R6上配置实用tacacs服务器来进行登录验证

R6:

Router(config)#tacacs-server host 10.45.5.3//指定tacacs服务器为server2的ip

Router(config)#tacacs-server key marco1//设置tacacs的key为marco1

Router(config)#aaa new-model

Router(config)#aaa authentication login default group tacacs+ //使用group的tacacs验证

Router(config)#line console 0

Router(config-line)#login authentication default//应用到console0

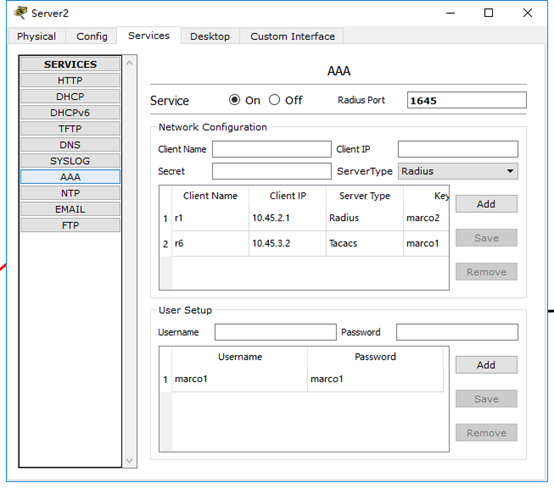

下图为server2的aaa配置两条线路，用户名密码为marco1







验证成功如下图







在R1上配置radius认证



R1:

Router(config)#tacacs-server host 10.45.5.3//server2的ip

Router(config)#tacacs-server key marco2

Router(config)#aaa authentication login radius group radius

Router(config)#line console 0

Router(config-line)#login authentication radius//应用到console0













测试成功如下图
