嵌入式兼容设计_迅为四核4418开发板兼容八核6818开发板

迅为6818/4418开发板兼容设计,1G/2G可选内存，16G 存储，支持4G、GPS、WIFI、千兆以太网、重力加速度计等功能

详情了解：http://topeetboard.com 更多了解：https://arm-board.taobao.com/

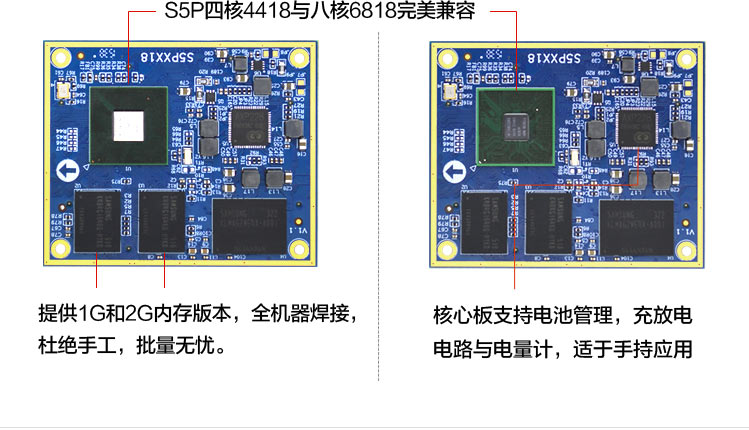

核心板设计：

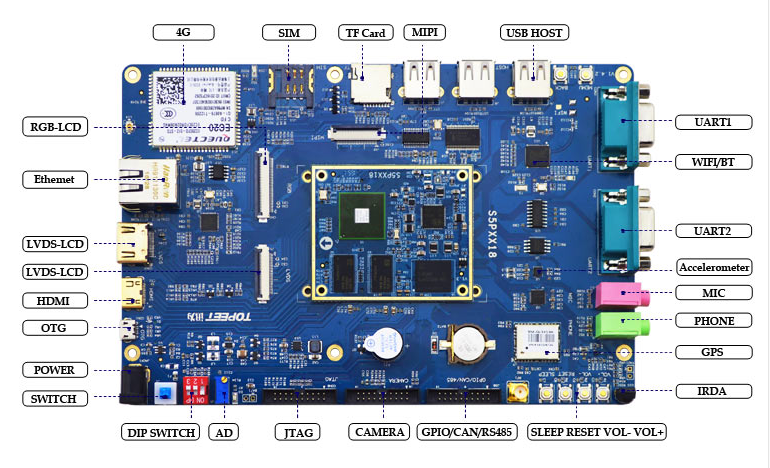

底板设计：



系统运行：

接口介绍：





核心板参数

尺寸	50mm*60mm
高度	核心板连接器为1.5mm
4418 CPU	ARM Cortex-A9 四核 S5P4418处理器 1.4GHz
6818 CPU	ARM Cortex-A53 八核 S5P6818处理器 1.4GHz
内存	1GB DDR3（2GB可选）
存储	16GB EMMC
电源管理	AXP228，支持动态调频，超低功耗
工作电压	直流5V供电
系统支持	Linux、Android等系统
引角扩展	4418功能全部引出，四组连接器共320个PIN脚
运行温度	-25℃至+80℃

底板参数

尺寸	底板：125mm * 190mm
POWER	电直流电源输入接口，5V/2A电源输入
SWITCH	电源接口
DIP SWITCH	3位拨码开关
A/D	1路
JTAG接口	1个
CAMERA接口	1个（可支持500万摄像头）
GPIO/CAN/RS485接口	1路CAN 1路RS485接口
User Key	4个功能按键
IRDA	1个红外一体化接收头
MIC	支持MIC输入
PHONE	支持耳机输出
串口	2个串口
USB Host	3路USB Host,支持USB2.0协议
TF Card	1个标准TF卡接口
4G模块	全网通  (选配)
WIFI模块	支持
GPS模块	支持 (选配)
网口	千兆以太网接口
LCD接口	2路LVDS接口, 1路RGB接口
MIPI接口	1路接MIPI接口的屏幕
HDMI接口	标准HDMI v1.4，1080p高清分辨率输出接口
USB OTG	1路USB OTG 2.0
RTC座	1个
多媒体编码	支持H.263 H.264 MPEG等多种音频格式
重力加速度计	支持
