本文介绍了Vivado如何在综合过程中处理Verilog-2001中的task和function，根据手册UG901，Vivado支持包括System-Verilog和VHDL在内的多种HDL。特别是，它详细阐述了在第7章中关于可综合语法的内容，强调了Verilog对常量、结构和编译指令的处理。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

手册UG901,对vivado可综合的语句支持进行了描述，HDL包括：verilog-2001，system-verilog，VHDL；

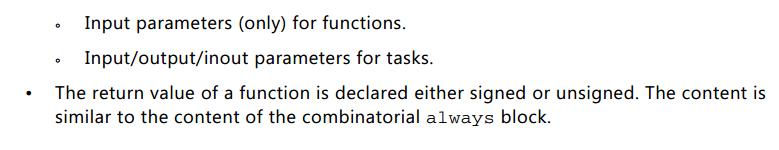

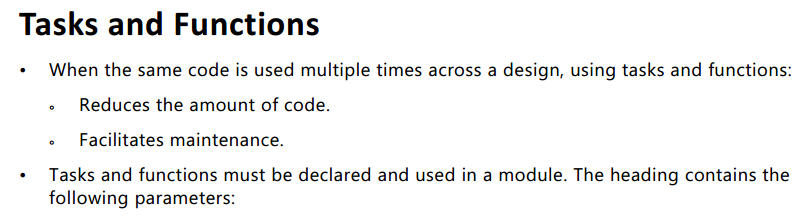

verilog-2001扩展了对task和function的支持。

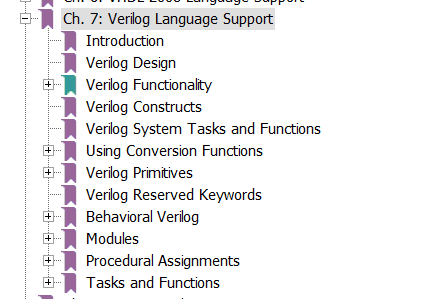

ug901手册中，章节7对支持的语法进行详细描述。

 1 Filename: functions_1.v
 2 //
 3 // An example of a function in Verilog
 4 //
 5 // File: functions_1.v
 6 //
 7 module functions_1 (A, B, CIN, S, COUT);
 8   input [3:0] A, B;
 9   input CIN;
10   output [3:0] S;
11   output COUT;
12   wire [1:0] S0, S1, S2, S3;
13      function signed [1:0] ADD;
14       input A, B, CIN;
15       reg S, COUT;
16       begin
17           S    = A ^ B ^ CIN;
18           COUT = (A&B) | (A&CIN) | (B&CIN);
19           ADD  = {COUT, S};
20       end
21     endfunction
22
23 assign S0 = ADD (A[0], B[0], CIN),
24        S1 = ADD (A[1], B[1], S0[1]),
25        S2 = ADD (A[2], B[2], S1[1]),
26        S3 = ADD (A[3], B[3], S2[1]),
27        S  = {S3[0], S2[0], S1[0], S0[0]},
28        COUT = S3[1];
29 endmodule
