像比较器，运放这些器件，里面是由多个相同的part组成，有时候我们只需要用到其中一个或者某几个，又或者是为了在原理图中更清楚的表达出逻辑关系，需要单独绘制内部的逻辑符号封装，KiCAD的绘制方如下：

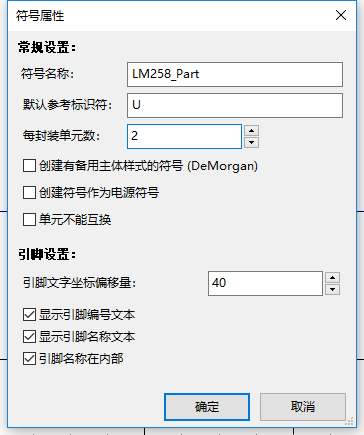

1、新建符号，封装单元数选择2

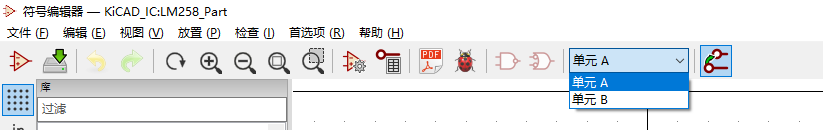

2、进入编辑界面后在顶部菜单栏可以看到单元组成

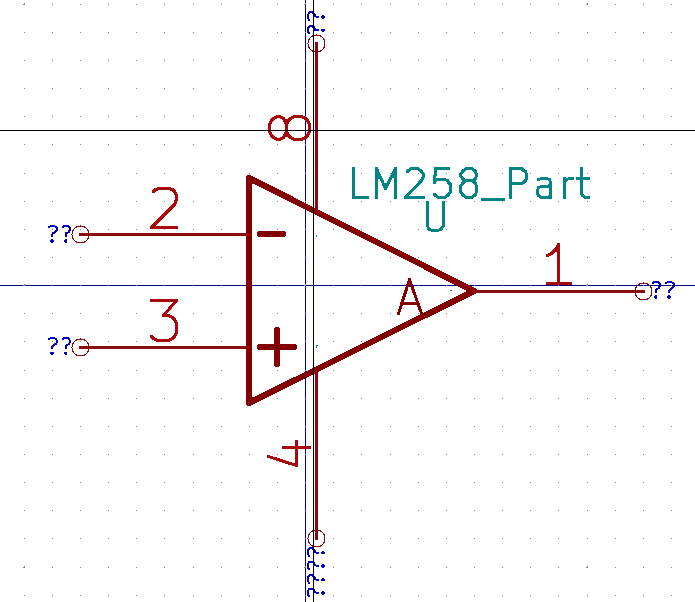

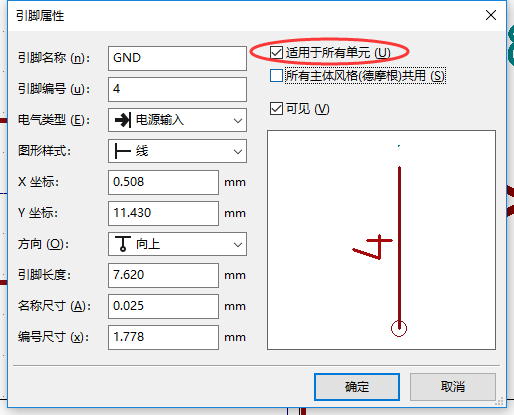

3、编辑所有单元共用引脚，比如电源脚，选择如下：此处将LM258的4和8脚设置为地和电源，并为全局引用

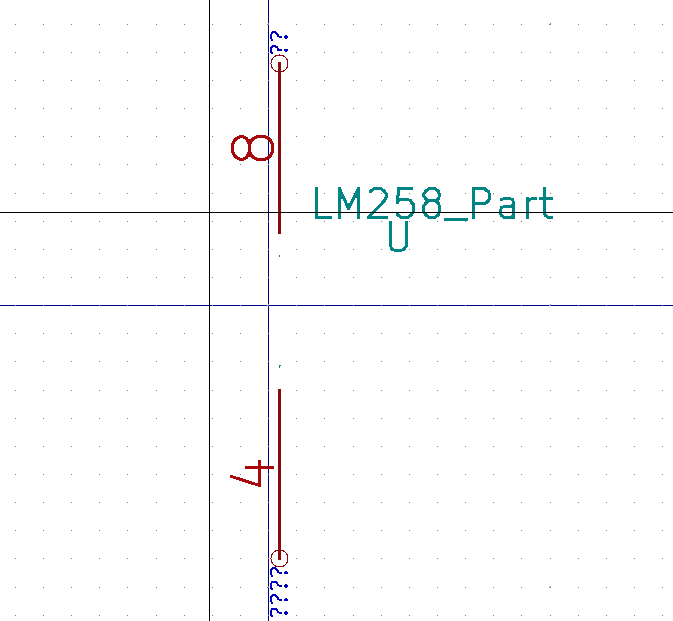

4、切换到B单元，可以看到全局引脚自动添加过来，绘制剩余的引脚即可
