从D触发器的角度说明建立和保持时间

最新推荐文章于 2024-08-22 16:07:53 发布

转载最新推荐文章于 2024-08-22 16:07:53 发布 · 278 阅读

0 ·

CC 4.0 BY-SA版权

原文链接：http://www.cnblogs.com/shengansong/archive/2012/06/27/2564743.html

本文从D触发器角度解析建立时间和保持时间的概念及其重要性。建立时间是指数据必须在时钟边沿之前稳定的时间，而保持时间则是指数据在时钟边沿之后必须继续稳定的最短时间。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

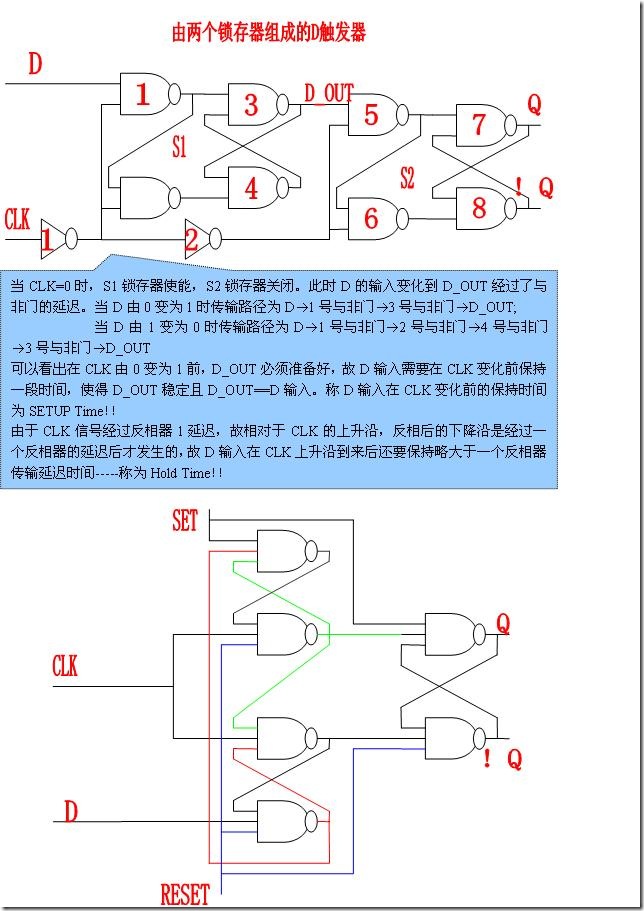

从D触发器的角度说明建立和保持时间

转载于:https://www.cnblogs.com/shengansong/archive/2012/06/27/2564743.html
