require(["esri/symbols/SimpleLineSymbol"], function(SimpleLineSymbol) { /* code goes here */ });

继承关系: SimpleLineSymbol->LineSymbol->Symbol->Accessor

SimpleLineSymbol用于在2D MapView中渲染2D折线几何。 SimpleLineSymbol还用于渲染标记符号和填充符号的轮廓。

SimpleLineSymbol也可用于在SceneView中对2D折线要素进行符号化。但是，建议您改用LineSymbol3D。

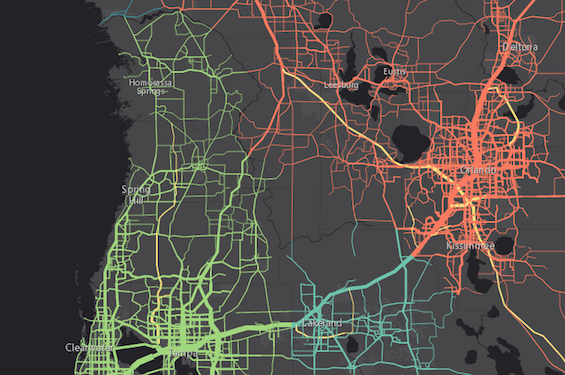

下图描绘了一个FeatureLayer，其图形使用SimpleLineSymbols进行样式设置。

1 // this symbol can be used to visualize polyline
2 // features or the outline of a fill symbol
3 var symbol = {
4   type: "simple-line",  // autocasts as new SimpleLineSymbol()
5   color: "lightblue",
6   width: "2px",
7   style: "short-dot"
8 };

属性：

color:符号的颜色。颜色设置可以有如下几种方式。

// CSS color string
symbol.color = "dodgerblue";


// HEX string
symbol.color = "#33cc33";


// array of RGBA values
symbol.color = [51, 204, 51, 0.3];


// object with rgba properties
symbol.color = {
  r: 51,
  g: 51,
  b: 204,
  a: 0.7
};

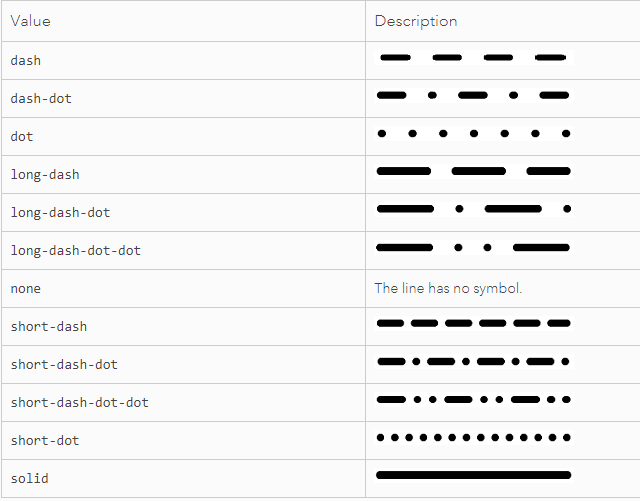

style：指定线条样式

type:对于SimpleLineSymbol，类型始终是simple-line的。

width:符号的宽度以磅为单位。该值可以是自动进行的，其中字符串表示以点或像素为单位的大小（例如12px）。

默认值：0.75

 1 // width in points
 2 symbol.width = 4;
 3
 4
 5 // width in pixels
 6 symbol.width = "2px";
 7
 8
 9 // width in points
10 symbol.width = "4pt";
