本文介绍了如何在Android应用中实现简易的模拟时钟组件，包括AnalogClock和DigitalClock两个部分，详细解释了各组件的基本定义、属性及实现效果，并提供了源代码示例。

一、基本定义

　　AnalogClock和DigitalClock是两个非常简单的组件，而DigitalClock本身就是文本框，只是它里面显示的内容是时间，但DigitalClock的android:text属性没什么作用。而AnalogClock则继承了View组件，重写了View的OnDraw方法，在View上绘制模拟时钟。

二、属性

　　 AnalogClock支持的XML属性的说明。

XML属性	说明
android:dial	设置该模拟时钟的表盘使用的图片
android:hand_hour	设置该模拟时钟的时针表盘使用的图片
android:hand_minute	设置该模拟时钟的分针使用的图片

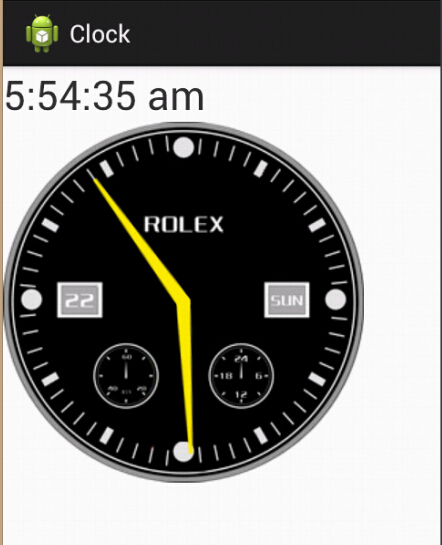

三、实现效果

四、编写过程

　　AnalogClock和DigitalClock的编写比较简单，只需要在XML文件中放入相应的控件的即可，在根据属性引用相关图片。

　　1、在XML文件中新建DigitalClock控件。

1 <DigitalClock
2         android:id="@+id/digitalClock"
3         android:layout_width="wrap_content"
4         android:layout_height="wrap_content"
5         android:textSize="30sp"
6         android:isScrollContainer="true"/>

View Code

　　2、新建AnalogClock控件。dial属性控制表盘样式，通过“@Drawable/图片"找到；hand_hour和minute控制指针样式，通过"@Drawable/图片"找到。

1 <AnalogClock
2         android:id="@+id/analogClock"
3         android:layout_width="wrap_content"
4         android:layout_height="wrap_content"
5         android:dial="@drawable/watch"
6         android:hand_hour="@drawable/hand"
7         android:hand_minute="@drawable/hand"/>

View Code

五、源代码

　　xml文件，其他代码不用变

 1 <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
 2     xmlns:tools="http://schemas.android.com/tools"
 3     android:layout_width="match_parent"
 4     android:layout_height="match_parent"
 5     android:orientation="vertical"
 6     tools:context=".MainActivity" >
 7
 8     <DigitalClock
 9         android:id="@+id/digitalClock"
10         android:layout_width="wrap_content"
11         android:layout_height="wrap_content"
12         android:textSize="30sp"
13         android:isScrollContainer="true"/>
14
15     <AnalogClock
16         android:id="@+id/analogClock"
17         android:layout_width="wrap_content"
18         android:layout_height="wrap_content"
19         android:dial="@drawable/watch"
20         android:hand_hour="@drawable/hand"
21         android:hand_minute="@drawable/hand"/>
22
23 </LinearLayout>
