Matlab绘制图像后在指定点绘制坐标线以及标注变量

本文介绍如何在二维平面图像上绘制指定坐标点的坐标线,并使用text和sprintf函数对该点进行标注,即使坐标点随输入变化。通过实例演示了在y=x函数图像上标注点(3,3)的坐标值。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在绘制二维平面图像后,有时我们想要绘制指定坐标点的坐标线,以及想在该点做一些标注,但是这个点有可能是随着我们的输入的不同而改变。

利用plot函数可以直接绘制两点之间的直线,可以利用这个方法绘制我们想要的坐标线。

利用text函数做标注时,text(x,y,s)其中的标注s是在[x,y]点标注的字符串,如果我们想要标注的点是可能改变的,直接利用text函数中的字符串显然是不行的,我们可以利用sprintf函数先得到我们想要标注的字符串,然后再利用text函数标注。

例如,我们想要在y=x函数的图像上的 [3,3] 点标注这个点的坐标值

ezplot('x','b');
axis([0,5,0,5]);
hold on
plot([3,3],[0,3],'b',[3,0],[3,3],'b');
syms x
f=x^3+2*x;
a=subs(f,x,1);
hold on
plot(a,a,'r*');
s=sprintf(' 两个空格便可得到较好的位置[%d,%d]',a,a);
text(a,a,s);

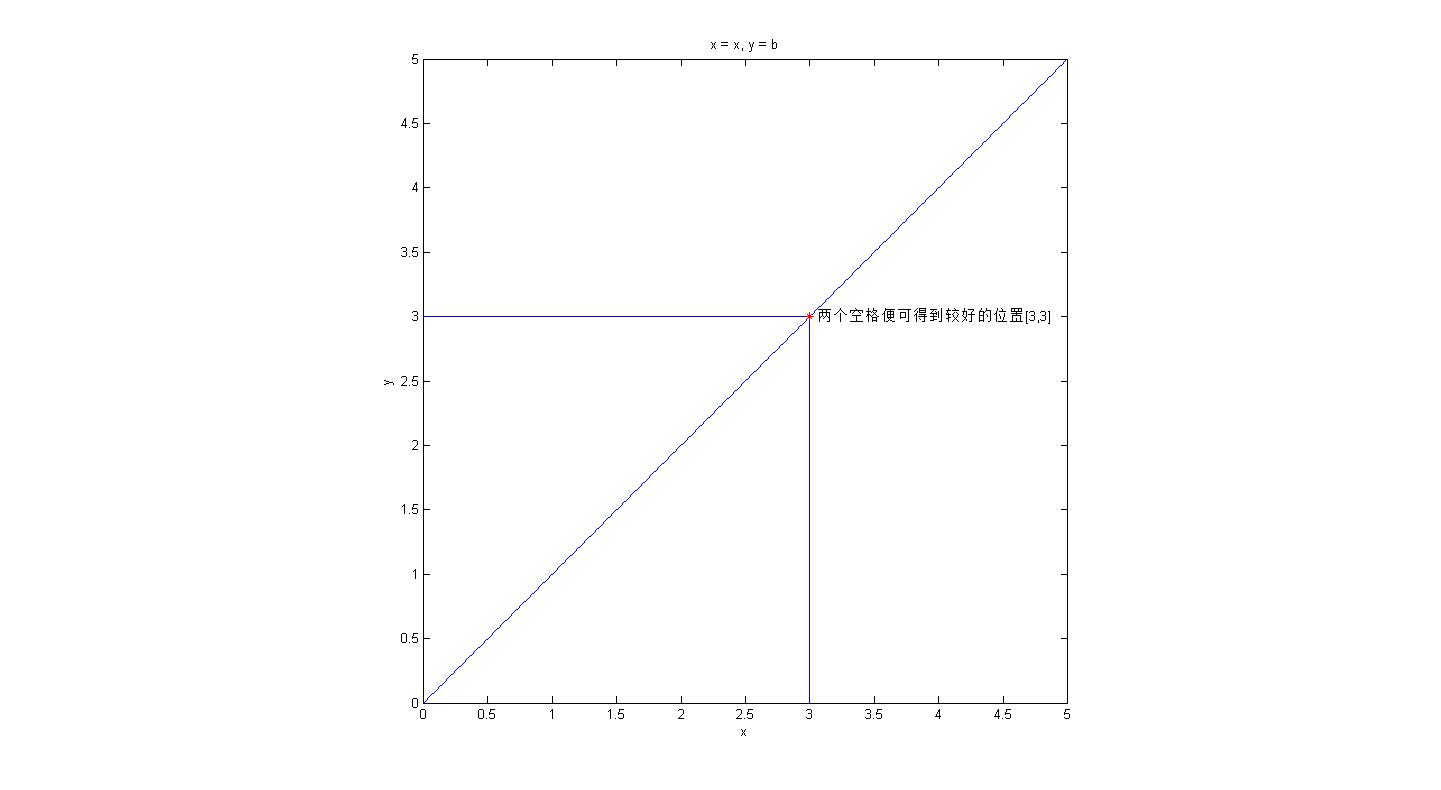

得到的图像如下图所示

转载于:https://www.cnblogs.com/MarshallL/p/4065539.html
