作者在关注Netduino平台半个月后，分享了从学习到实践的过程，包括硬件设计、PCB绘制、Tinybooter固件加载及基础功能实现（如LED控制、按键事件驱动）。遇到的问题如上拉电阻、USB接线错误等，最终成功解决并进行了多线程代码编写。展望未来，计划进一步定制更多外设。

关注net mf半个月了，一直在Netduino论坛、net mf群里潜水学习，有了一些收获。

前两天开始画PCB，基于Netduino2，精简了大部分内容，只保留了2个LED，2个按键。

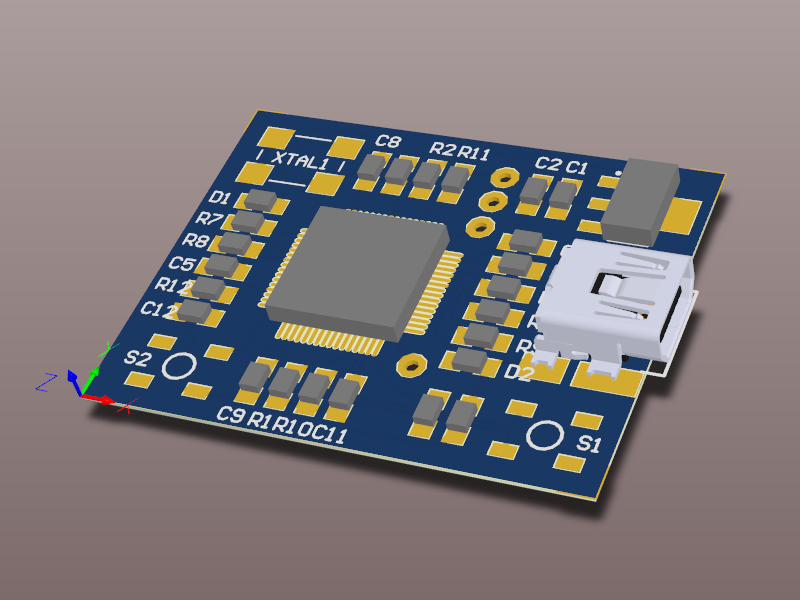

它看起来像这样：

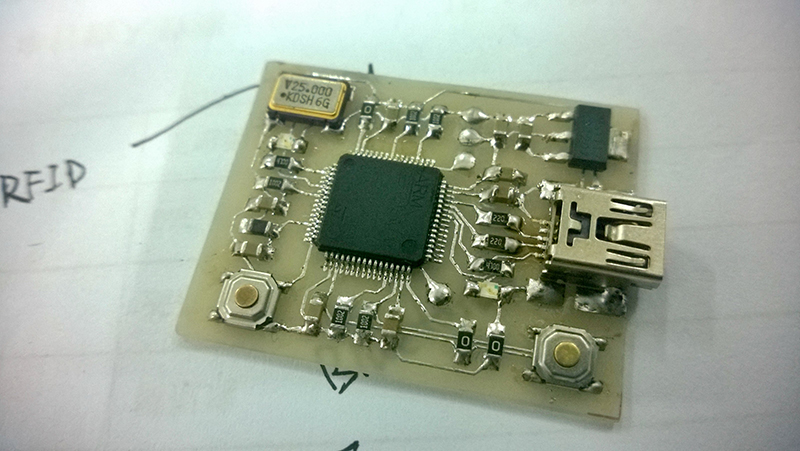

实物图：

我使用Jlink下载Tinybooter，2线SWD方式，下载十分方便~我尝试了Tinybooter.s19、Tinybooter.hex、Tinybooter.bin，但它们并没有开始工作，windows没有得到任何反馈，看起来完全不是新设备接入的样子

╭(；ŎдŎ)╮

检查硬件后发现LED(PA10)忘加10k上拉，pdf中备注启动时必须为高，飞线连接后还是不能连接。

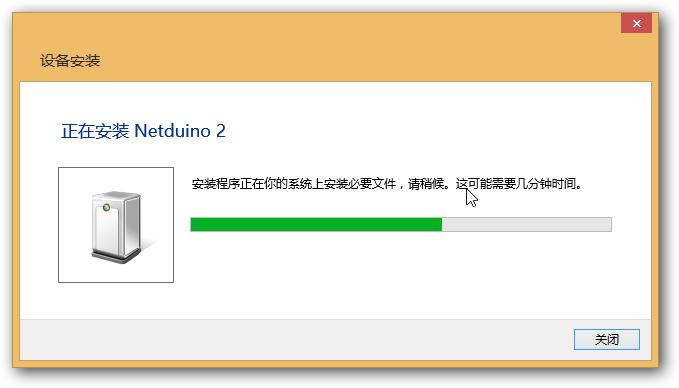

感觉一直有什么事没完成，，仔细一看 USB只焊了GND&VBUS，重新焊接连上主机即提示：

更新固件至4.3.1.0

重新上电 MFDeploy 识别正常 :D 马上用VS2013写了个 sample~

OutputPort led = new OutputPort(Pins.ONBOARD_LED, false);
while(true)
{
    led.Write(true);
    Thread.Sleep(250);
    led.Write(false);
    Thread.Sleep(250);
}

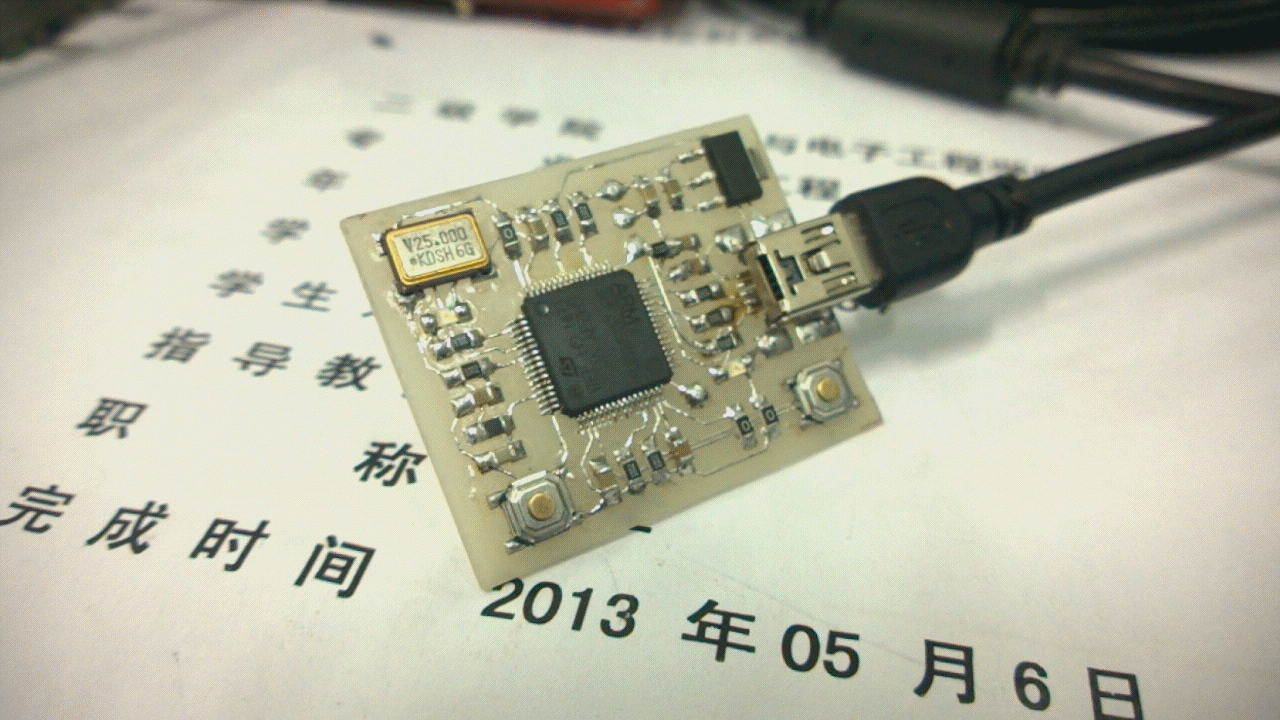

它看起来像这样 :D

写了按键sample,在单片机中用事件驱动~

InterruptPort button = new InterruptPort(Pins.ONBOARD_SW1, true, Port.ResistorMode.Disabled, Port.InterruptMode.InterruptEdgeHigh);
button.OnInterrupt += new NativeEventHandler(button_OnInterrupt);

InterruptPort button1 = new InterruptPort(Pins.GPIO_PIN_D3, true, Port.ResistorMode.PullUp, Port.InterruptMode.InterruptEdgeLow);
button1.OnInterrupt += new NativeEventHandler(button_OnInterrupt);

//在对应边沿触发,使用了软件防抖
static void button_OnInterrupt(uint data1, uint data2, DateTime time)
{
    if (lasttime.AddMilliseconds(400) < time)
    {
        Debug.Print(data1.ToString() + "," + data2.ToString() + "," + time.ToString());
        lasttime = time;
        ledflag = !ledflag;
        led.Write(ledflag);
    }
}
