千兆网线制作（包括交叉线）

对于10M/100M网络的布线，只需把1-3，2-6 进行 交叉连接就可以了，其它的4根线是没有什么用处的。

但对于千兆网络来说，原来看似无用的4根线就派上用场了，一定要按照正确的顺序排列所有8根线。

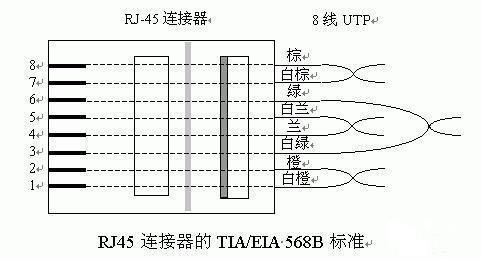

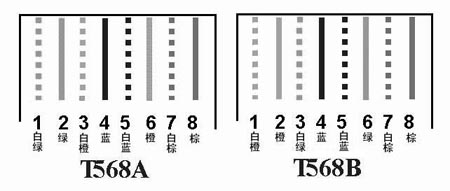

一、直连线（网卡和交换机连接）水晶头线序（568B）：

水晶头1：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

水晶头2：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

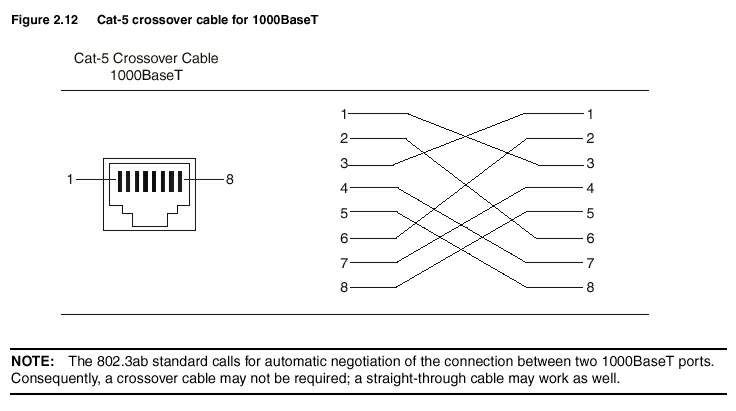

二、交叉线（两台电脑的网卡相连接）水晶头线序：

水晶头1：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕

水晶头2：绿白，绿，橙白，棕白，棕，橙，蓝，蓝白
