【原创】在Quartus 中用modelsim-altera 进行连续仿真

1.建立测试脚本

Processing→Start→Start Test BenchTemPlate Writer

2.打开测试脚本

用“打开文件夹”打开工程所在的文件夹→simulation→modelsim(文件类型选所有文件)→.vt格式文件→改写测试脚本（此处），保存

3.仿真工具设置

Assignments→Settings→EDA Tool Settings→Simulation→改参数timescale;NativeLink settings选择Compile test bench,选择测试脚本→新建→TestBench名字，模块名，例化名

4.运行Modelsim

Tools→Run EDA  Simulation Tools→EDA RTL  Simulation ，等待即可

如果要进行重复仿真，尤其是需要添加新的要查看的信号的时候，按照下面的步骤：

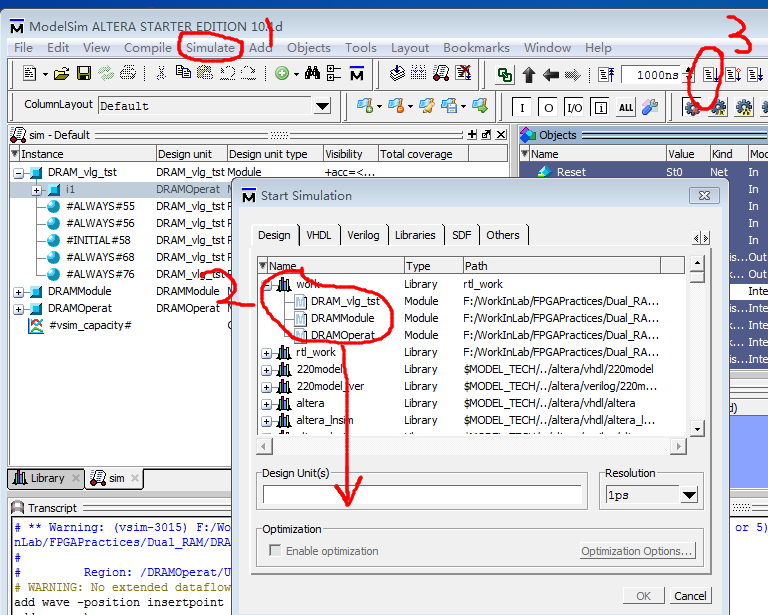

一、在图示1出 Simulate 中打开Start Simulation ，然后在2处work中添加所有文件，选择OK。

二、在i1中选择需要添加的信号

三、设置仿真时间(标注3的左边)

四、点运行（标注3的地方）
