有源晶振和无源晶振的简单介绍

无源晶振

无源晶振为crystal（晶体），无源晶振是有2个引脚的无极性元件，需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，

所以“无源晶振”这个说法并不准确。无源晶振没有电压的问题，信号电平是可变的，也就是说是根据起振电路来决定的，同样的

晶振可以适用于多种电压，可用于多种不同时钟信号电压要求，而且价格通常也较低，因此对于一般的应用如果条件许可建议用

晶体，这尤其适合于产品线丰富批量大的生产者。无源晶振相对于晶振而言其缺陷是信号质量较差，通常需要精确匹配外围电路

（用于信号匹配的电容、电感、电阻等），更换不同频率的晶体时周边配置电路需要做相应的调整。使用时建议采用精度较高的

石英晶体，尽可能不要采用精度低的陶瓷晶体。

--->>

单片机的无源晶振（晶体）两旁的电容，是晶体的匹配电容，只有在外部所接电容匹配的条件下，才能近似达到标称频率。

一般情况下是30pF左右。

--------------------------------------------------------------------------------------------------------------------------- >>>

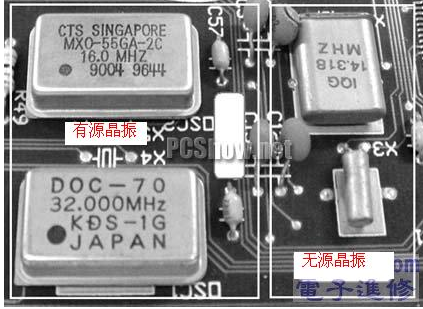

有源晶振

有源晶振则叫做oscillator（振荡器），有源晶振有4只引脚，是一个完整的振荡器，其中除了石英晶体外，还有晶体管和阻容元件，因此体积较大。

有源晶振，信号质量好，比较稳定，而且连接方式相对简单（主要是做好电源滤波），不需要复杂的配置电路。相对于无源晶体，有源晶振的缺陷

是其信号电平是固定的，需要选择好合适输出电平，灵活性较差，价格相对较高。对于时序要求敏感的应用，还是有源的晶振好，因为可以选用比

较精密的晶振，甚至是高档的温度补偿晶振。有源晶振相比于无源晶体通常体积较大，但现在许多有源晶振是表贴的，体积和晶体相当，有的甚至

比许多晶体还要小。

-->>

如果要求系统比较稳定，比如MPU CPLD FPGA等则选择有源晶振。

----------------------------------------------------------------------------------------------------------------->>>

有源晶振的接法

有个点标记的为1脚，按逆时针（管脚向下）分别为2、3、4。
有源晶振通常的用法：一脚悬空，二脚接地，三脚接输出，四脚接电压。

----------------------------------------------------------------------------------------------------------------->>>>

----------------------------------------------------------------------------------------------------------------------->>>

拆解有源晶振

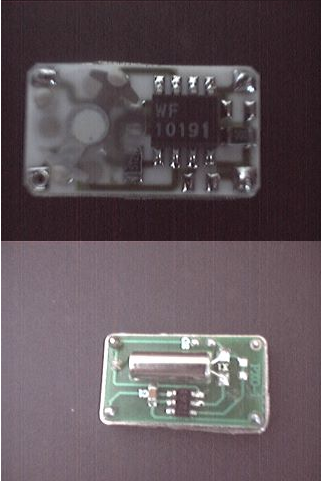

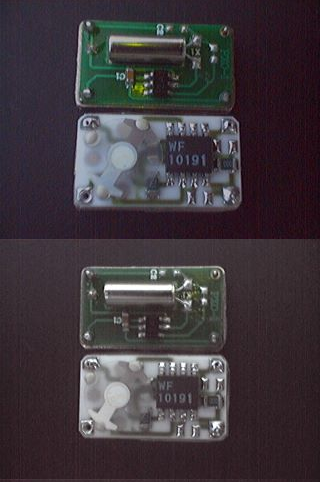

可以看到 有源晶振 = 普通晶振+逻辑电路

-------------------------------------------------------------------------------------------------------------------->>>>
