测试环境： Win7 + XE2

在开发界面控件中，想加个背景，做的漂亮点。当然会考虑主界面加背景，其他控件设置透明就能所有控件都能正常显示背景。

自己的控件只要在Create时设置，使用背景和设置透明就OK了

ControlStyle := ControlStyle + [csParentBackground] - [csOpaque];

就能正常实现透明化。为了方便观察，把TForm的背景设置为clSkyBlue。

下面是个简单的不透明控件是显示的状态（背景clSkyBlue），TCustomControl，默认会打开ParentColor，所以颜色和Form的相同

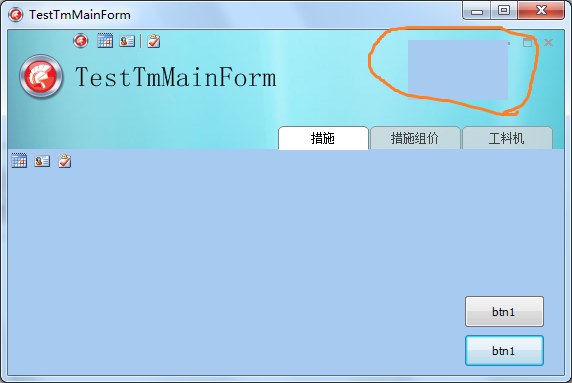

（图1） 未设置透明属性的情况的图片，

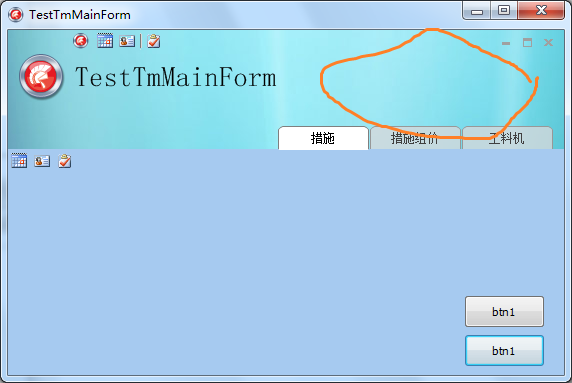

（图2） 增加 csParentBackground 去除 csOpaque 就看不到刚才那块clSkyBlue。具体可以看代码。

最简单控件透明实现完整代码

 1 //MMWIN:CLASSCOPY
 2 unit _MM_Copy_Buffer_;
 3
 4 interface
 5
 6 type
 7   TmtTest = class(TCustomControl)
 8   public
 9     constructor Create(AOwner: TComponent); override;
10   end;
11
12
13 implementation
14
15 { TmtTest }
16 constructor TmtTest.Create(AOwner: TComponent);
17 begin
18   inherited;
19   Width := 100;
20   Height := 60;
21   ControlStyle := ControlStyle + [csParentBackground] - [csOpaque];
22 end;
23
24 end.

当然做控件肯定会遇到屏幕刷新闪烁问题，设置 DoubleBuffered := true; 是很容易想到的一个方法。出状况了，如果你打开Form的双缓冲技术。你会发现上面原来能透明的控件无效了。变成和Form相同颜色和（图1）相同。郁闷啊

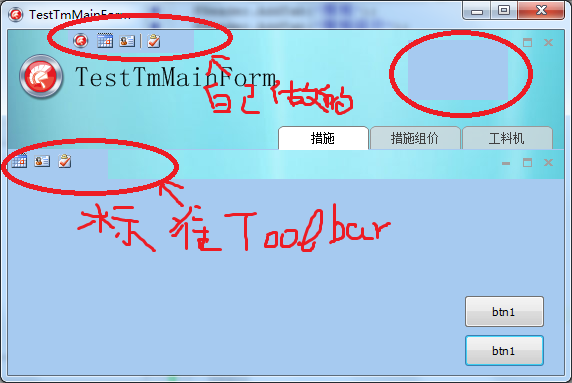

上面这张图上当打开TForm的双缓冲技术后，出现的结果。标准的TToolbar 和 TMyToolbar 都出现背景为控件的背景，不是Parent的背景。

在网上查了一些，做背景透明的有不少文章，好像都是一样的。

1.在Create中设定ControlStyle :=ControlStyle - [csOpaque];
2. override 它的CreateParams方法, exstyle 里加上WS_EX_TRANSPARENT.
3. 修改它的parent的window style, 去掉WS_CLIPCHILDREN.

4、截获WM_ERASEBKGND, 什么都不做直接返回1.(不搽除背景）

5、大绝招自己画

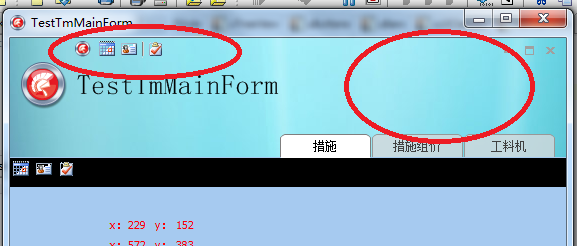

在用完上面三板斧后，在DoubleBuffered 开启的情况下依然如旧。上面第四部用颜色标出的是，在使用此招时就乱套了，界面面目全非。

鼠标滑过狼藉遍地，由于不擦除背景导致未被处理的背景一并被画出来。

当然了，他还说最终大绝招~~ (=@__@=)！自己绘制。

还是大绝招好用，不用设置任何东西直接O.K.了。

实现方法：直接拷贝Parent对象的背景

IntersectClipRect 这个函数就能解决问题

 1 //MMWIN:CLASSCOPY
 2 unit _MM_Copy_Buffer_;
 3
 4 interface
 5
 6 type
 7   TmtTest = class(TCustomControl)
 8   protected
 9     procedure Paint; override;
10   public
11     constructor Create(AOwner: TComponent); override;
12   end;
13
14
15 implementation
16
17
18 { TmtTest }
19
20 constructor TmtTest.Create(AOwner: TComponent);
21 begin
22   inherited;
23   Width := 100;
24   Height := 60;
25 end;
26
27 procedure TmtTest.Paint;
28 var
29   SaveIdx: Integer;
30   DC: HDC;
31   p: TPoint;
32 begin
33   inherited;
34   if Parent = nil then
35     Exit;
36   DC := Canvas.Handle;
37   SaveIdx := SaveDC(DC);
38   GetViewportOrgEx(DC, p);
39   SetViewportOrgEx(DC, p.x - Left, p.y - Top, nil);
40   IntersectClipRect(DC, 0, 0, Parent.ClientWidth, Parent.ClientHeight);
41   Parent.Perform(WM_ERASEBKGND, DC, 0);
42   Parent.Perform(WM_PAINT, DC, 0);
43   RestoreDC(DC, SaveIdx);
44 end;
45
46 end.

另外VCL的内部控制机理还是不是很清楚，只能用时间来处理这个问题。有更好更方便的方法希望能找到。
