STM32驱动模数转换芯片ADS1120（PT100铂电阻测温度）第2篇

最新推荐文章于 2025-05-19 19:21:53 发布

weixin_30367169

最新推荐文章于 2025-05-19 19:21:53 发布

阅读量8k

点赞数 2

CC 4.0 BY-SA版权

文章标签：嵌入式

原文链接：http://www.cnblogs.com/429512065qhq/p/10989444.html

本文详细介绍了使用STM32驱动模数转换芯片ADS1120来测量PT100铂电阻温度的过程，包括原理图分析、代码实现、PGA配置、温度值计算公式以及误差校准方法。通过短接PT100测试偏差，确保测量准确性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

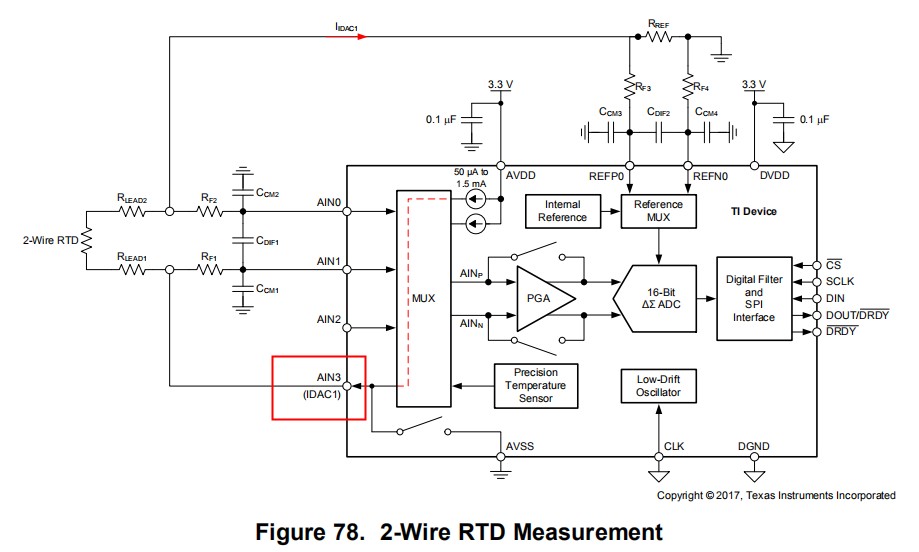

1. 先看下原理图，原理图是电流从IDAC1流出，提供驱动，然后R（REF）这个电阻上的电压作为参考，读取AIN0和AIN1的电压，那么可以测量出来电阻值。

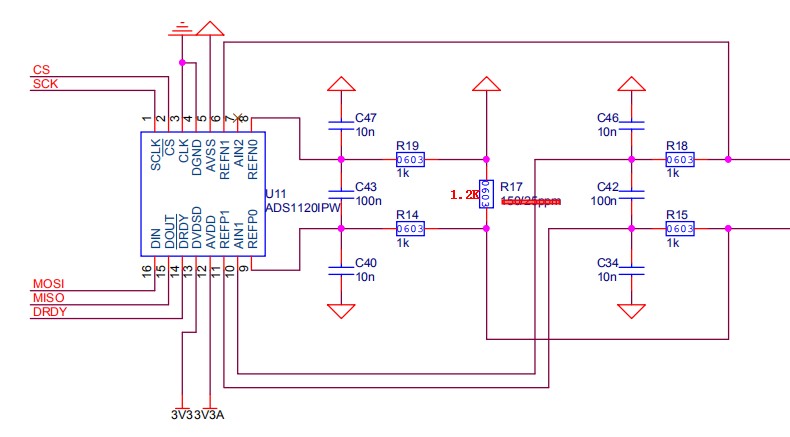

2. 上图是官方给出的参考，下图是我实际用的原理图，其中PT100的是在0摄氏度的时候，是100欧姆，上升1摄氏度，电阻增加0.385欧姆

3. 那么代码部分是，初始化，下面代码用的是TI官网下载的函数库，修改成自己的配置即可

    Setup_ADS1120 (ADS1120_MUX_AIN1_AIN0, ADS1120_OP_MODE_NORMAL,
                   ADS1120_CONVERSION_CONTINUOUS, ADS1120_DATA_RATE_20SPS, ADS1120_GAIN_8, ADS1120_USE_PGA,
                   ADS1120_IDAC1_AIN3, ADS1120_ID
