用NI的数据采集卡实现简单电子测试之6——数字I/O及测试平台

本文从本人的163博客搬迁至此。

前面几个例子介绍了NI数据采集卡的模拟输入和输出功能，本例则集中介绍USB-6009的数字输入输出功能。本例包括基本数字IO电路及在LabVIEW中控制USB-6009的数字IO的方法。作为"用NI的数据采集卡实现简单电子测试"系列的结束，本文最后还介绍了本系列博文的实验板/平台。

一、数字I/O电路

1、数字输入电路

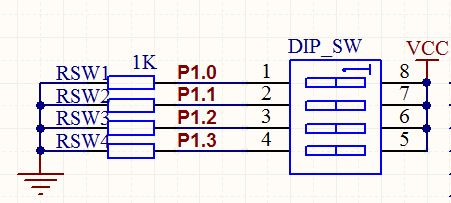

为了形象的展示I/O口的输入功能，使用了图1a所示的电路，其中的DIP_SW是四位拨码开关（又称DIP开关或平拨开关），P1.0~P1.3被直接连接到USB-6009的数字输入端口。



图1a 数字输入电路图                         图1b四位拨码开关

四位拨码开关外形如图1b所示，向上拨动则开关导通，向下拨动则开关断开。为使开关向上拨时输出高电平，采用了图1a所示的电阻下拉电路。值得注意的是，如本系列第一篇所述，USB-6009的I/O口在即使在输入状态下也具有4.7K欧姆的上拉电阻，为使拨动开关断开时获得低电平输出，电路采用了1K欧姆的下拉电阻——与普通单片机电路不同。

2、数字输出电路
