3.3V电源LDO

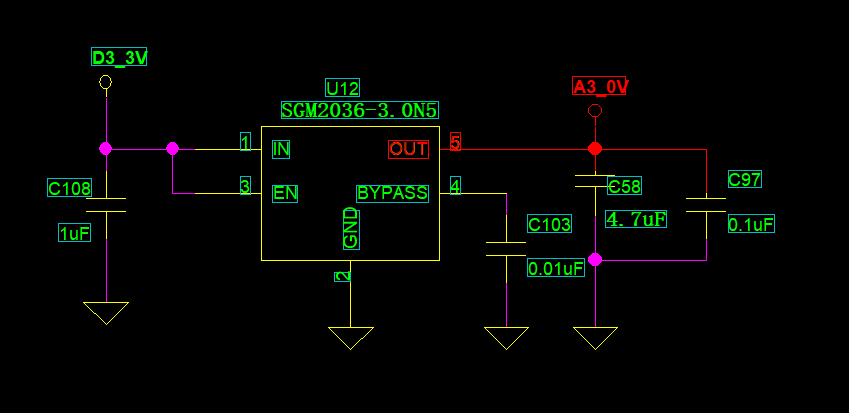

1:今天用到1颗3.3v的LDO,如图

输入输出都是3.3V,但是一个是做模拟电压,以后遇到这种情况可以这样使用。

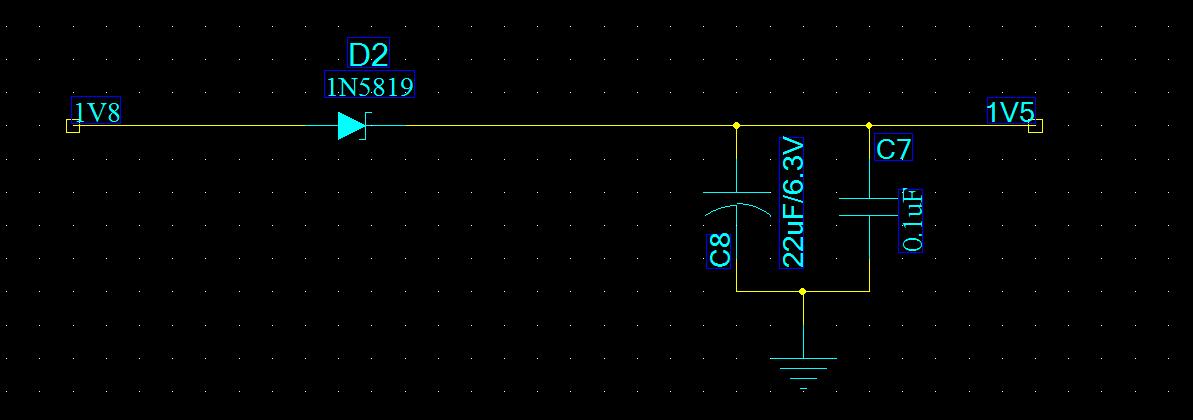

2:二极管降压电路,1.8V转1.5V

转载于:https://www.cnblogs.com/liu60can/p/9015565.html

### 3.3V 稳压电源电路 LDO 设计与应用 #### LDO 基本原理 低压差线性稳压器 (Low Dropout Regulator, LDO) 是一种用于将较高的输入电压转换为稳定的较低输出电压的器件。LDO 的主要特点是其能够在非常接近输入电压的情况下保持恒定的输出电压,这使得它们非常适合于那些需要高效能和低噪声的应用场景。 对于3.3V稳压电源电路而言,选择合适的LDO至关重要。这类LDO通常具备以下特点: - **低压差特性**:即使当输入电压仅略高于所需输出电压时也能维持稳定输出。 - **高精度调节能力**:能够精确控制输出电压水平,在不同负载条件下都能提供一致的表现。 - **良好的瞬态响应性能**:可以快速适应负载电流的变化而不引起显著波动。 - **内置保护机制**:如过流、短路以及温度过高自动断电等功能来保障安全运行[^2]。 #### 应用实例分析——TPS75133 以 TPS75133为例,这款专为3.3V DC-DC 输出设计的产品不仅拥有上述优点,还特别强调了效率上的优势。具体来说,它采用了先进的DC-DC转换技术,从而实现了更高的能量利用率;同时,由于静态功耗极低,因此非常适合电池供电或其他对能耗敏感的应用场合。此外,为了应对实际环境中可能出现的各种挑战,该产品也集成了诸如热关闭在内的多重防护措施,进一步增强了系统的可靠性。 #### 小功率应用场景下的选择建议 针对一些只需要较小工作电流的小型化电子产品,比如MCU单片机控制系统中的辅助电源部分,则更倾向于选用专门为此类需求定制化的LDO方案。这些产品的最大输出电流可能只有几十毫安级别,但是却能在保证足够性能的前提下大幅减小体积并降低成本。例如,在某些特定情况下可以选择使用 SOT23-3 封装形式的产品,像 PW6206 这样的型号就提供了很好的选项之一,支持较宽范围内的输入电压,并且具有出色的自我保护功能[^5]。 ```python # Python代码示例展示如何计算LDO的工作参数(假设) def calculate_ldo_parameters(input_voltage, output_voltage, load_current): dropout_voltage = input_voltage - output_voltage power_dissipation = (input_voltage - output_voltage) * load_current print(f"Droput Voltage: {dropout_voltage:.2f} V") print(f"Power Dissipation: {power_dissipation:.2f} W") calculate_ldo_parameters(18, 3.3, 0.1) ```
