2017-2018-1 20155302 《信息安全系统设计基础》第7周学习总结

第四章教材学习内容总结

4.1.1程序员可见的状态

有8个程序寄存器，%eax,%ecx,%edx,%ebx,%esi,%edi,%esp,%ebp
.存储器

Y86程序用虚拟地址来引用存储器位置，硬件和操作系统软件联合起来将虚拟地址翻译成实际或物理地址
状态码stat

它表明程序执行的总体状态，会指示是正常运行还是出现了某种异常。

4.1.2 Y86指令

1.Movl指令分成了4个不同的指令：irmovl,rrmovl,mrmovl,rmmovl,分别显式的指明源和目的的格式。

2.4个整数操作指令

3.7个跳转指令。

4.6个条件传送指令

5.Call和ret

6.Pop,push

7.Halt

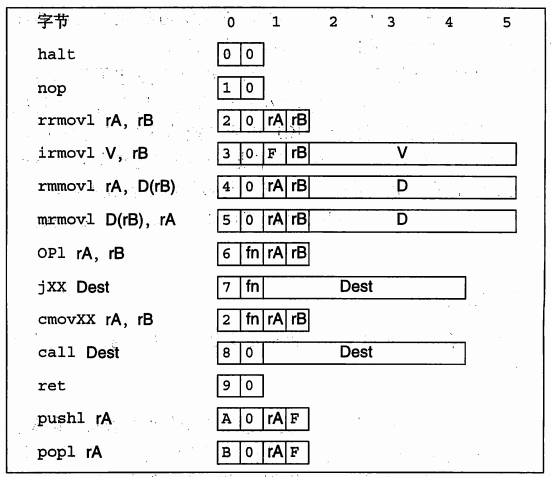

4.1.3 指令编码

整数操作

分支指令

传送指令

当需要指明不应访问任何寄存器时，用ID值0xF表示

• 寄存器指示符字节

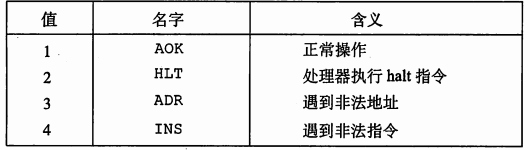

4.1.4 Y86异常

4.2、逻辑设计和硬件控制语言HCL

数字系统三部分组成：组合逻辑、存储器元素、时钟信号。 HCL：硬件控制语言，描述不同处理器设计的控制逻辑。

1.逻辑门

AND:&& OR:|| NOT:! 每个门产生的输出等于他输入的某个布尔函数

2.组合电路和HCL布尔表达式

组合逻辑电路和c语言中逻辑表达式都是用布尔操作来对输入进行计算的函数。

区别：

组合电路的输出会持续地响应输入变化，c语言表达式只有在执行过程中被遇到才求值

C的逻辑表达式允许参数是任意整数，0是FALSE，其他任何值0的都是TRUE，逻辑门只对位值0和1操作。

C的逻辑表达式可能被部分求值（第一个参数就能确定结果的就不会对第二个求值）

两个限制：1.两个及以上逻辑门的输出不能连接在一起（会产生信号矛盾）。

2.网必须是无环的，不可以有路径经一系列门而形成回路。

3.字级的组合电路和HCL整数表达式

同C语言的switch语句不同，我们不要求不同的选择表达式之间互斥。这些选择表达式顺序求值，且第一个求值为1的情况被选中

通用格式： [ select_1 ：expr_1 select_2 ：expr_2 ...... ...... select_k ：expr_k ]

4.集合关系

bool s1= code==2||code==3; 等价于 bool s1 = code in {2,3}; 表示当code在集合{2，3}中s1为1。

5.存储器和时钟

时序电路：有状态，且在这个状态上进行计算的系统。时序电路的两类存储器设备

时钟寄存器（寄存器）：储存单个位或字，用时钟信号控制寄存器加载输入值。

随机访问储存器（储存器）：储存多个字，用地址选择该读/写哪个字。

4.3 y86的顺序(sequential)实现

4.3.1 将处理组织成阶段
通常,处理一条指令包括很多操作。将它们组织成某个特殊的阶段序列，即使指令的动作差异很大，但所有的指令都遵循统一的序列。每一步的具体操作取决于正在执行的指令。创建这样的框架，我们便能设计一个充分利用硬件的处理器。简略描述：
1.针对OPl（整数和逻辑运算），rrmovl（寄存器-寄存器传送）和irmovl（立即数-寄存器传送）

2.针对rmmovl和mrmovl

3.针对pushl和popl

4.针对跳转，call和ret

取指
译码
执行
访存
写回
更新PC
4.3.2 SEQ硬件结构

4.3.3 SEQ的时序
时序控制：程序计数器、条件码寄存器、数据寄存器、寄存器文件。
4.3.4 SEQ阶段的实现
