Allegro PCB Design GXL (legacy) 使用slide无法将走线推挤到焊盘的原因

最新推荐文章于 2024-11-29 13:58:57 发布
转载 最新推荐文章于 2024-11-29 13:58:57 发布 · 787 阅读 · 2 ·
CC 4.0 BY-SA版权
原文链接：http://www.cnblogs.com/Satu/p/10132754.html

本文介绍在Allegro PCB Design GXL 16.6版本中，如何通过启用slide命令并取消EnhancedPadEntry选项，来优化PCB设计流程。此技巧有助于提高设计效率。

Allegro PCB Design GXL (legacy)

version 16.6-2015

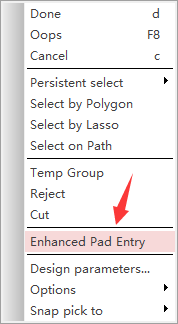

启用slide命令之后，单击鼠标右键，取消“Enhanced Pad Entry”即可。



转载于:https://www.cnblogs.com/Satu/p/10132754.html
