mysql中数据库的设计



软件开发流程(CMMI):

1):项目启动;

2):项目计划:

3):需求分析; 需要得到的结果是什么?

4):系统设计;         该怎么做?

5):系统开发;

6):系统测试;

7):系统部署维护



软件项目开发周期中的数据库设计

需求分析阶段:      分析客户的业务设计和数据处理需求

概要设计阶段:      设计数据库的E-R模型图,确认需求信息的正确和完整

详细设计阶段:      应用数据库三大范式审核数据库结构

代码编写阶段:      物理实现数据库,编码实现应用

软件测试...................

设计数据库的步骤:

1):收集信息:           充分了解用户需求,理解数据库需要完成的任务

酒店:

客人可以住哪儿房间



2):标识实体:           标识数据库要管理的关键对象

酒店实体:

客人

房间



3):标识实体的属性:     标识数据库要管理的对象的属性

客人:       姓名、身份证、房间号、入住日期、结账日期、押金、总金额

房间:      房间号、房间名称、床位数、房间状态、入住人数、客人类型、价格



4):标识实体与实体之间的关系

跟房间的关系：客人入住房间

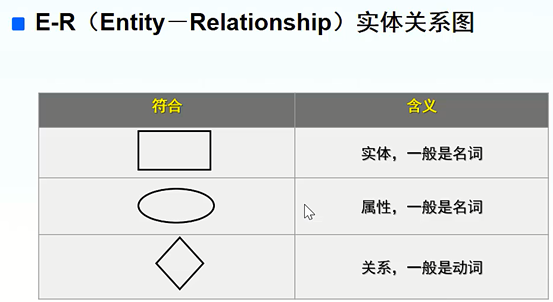

绘制E-R图（实体关系图）

组成：

1）：实体（使用矩形表示）

2）：属性（使用椭圆表示）

3）：关系（使用菱形表示）

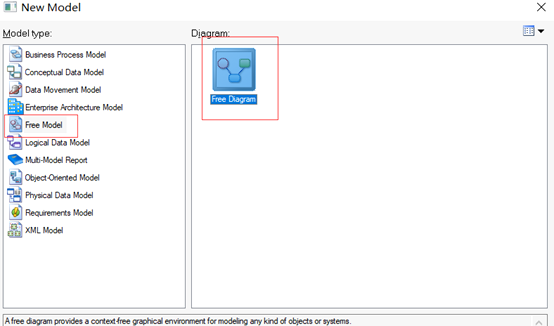

绘制E-R图工具：Power Designer（推荐）







E-R图的映射基数

一对一

一对多（多对一）

多对多

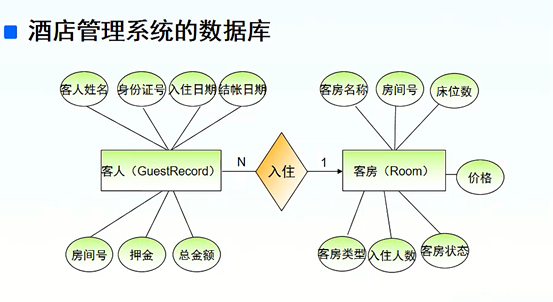

酒店管理系统E-R图





将E-R图转换成数据模型

1）：一对一关系

将一方的主关键字纳入到另一方作为外键。如果关系中有属性的，也一并纳入。

例如：（一个仓库，一类商品）

仓库（名字）

商品（编号、类型）

------》

仓库（名字）

商品（编号、类型、仓库名字）

2）：一对多关系

将一方的主关键字纳入到多方作为外键。如果关系中有属性的，也一并纳入。

例如：（一个仓库，多个商品）

仓库（编号、名字、状态）

商品（编号、类型、价格、生产日期等等）

--------》

仓库（编号、名字、状态）

商品（编号、类型、价格、生产日期等等、仓库编号、仓库名字）

3）：多对多关系

将双方的关键字纳入到新的一方（第三方）作为外键，如果关系中有属性的，也一并纳入。

例如：

老师（编号，名字）

课程（课程编号、课程名称、课程说明）

---------》

老师（编号，名字）

课程（课程编号、课程名称、课程说明）

授课：（老师编号、老师名字、课程编号、课程名字、课程说明）





数据的规范化

三大范式，最小冗余的表结构。

第一范式：确保每列的原子性。每列不可以在进行分割。

原子性：每列都是不可再分的最小单元。

第二范式: 满足第一范式,除了逐渐以外的列都依赖于该主键.

一张表只描述一件事.

第三范式: 满足第二范式,除了主键以外的列都不传递依赖于主键列.

除了主键以外的其他列都不传递依赖与主键列
