汇编学习（二）——8086CPU

一、8086CPU

1、微处理器

（1）微控制机：也称单片机

（2）DSP芯片：数字信号处理芯片

（3）嵌入式微处理器

（4）通用微处理器：PC站、工作站、服务器使用的处理器

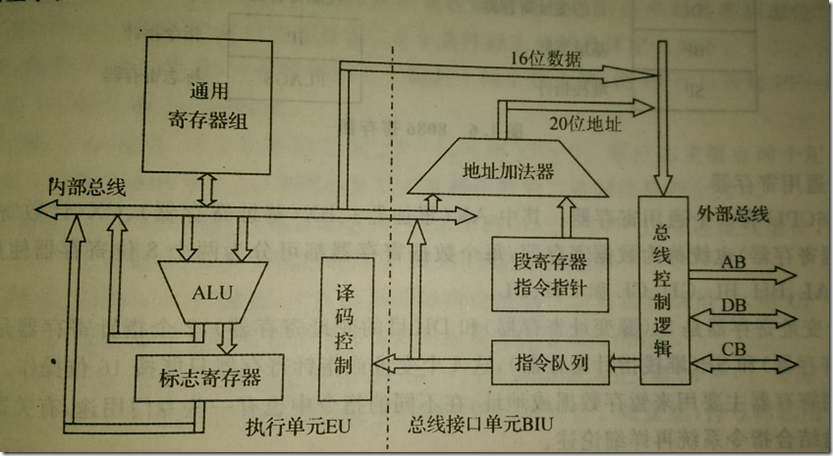

2、内部结构：

（1）总线接口单元（BIU）：

A、负责数据的传输和指令的读取

B、执行单元对指令机器码进行译码

C、对芯片中各部件进行协调控制

（2）执行单元（EU）：执行运算

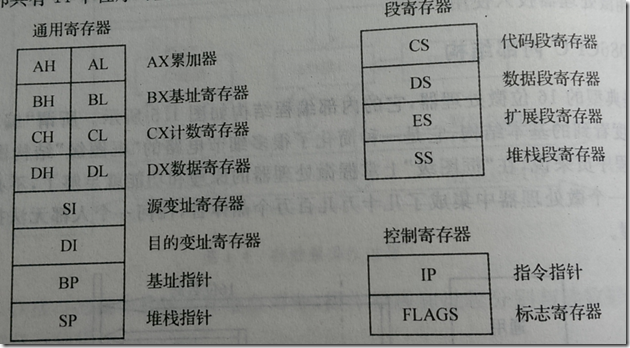

3、8086寄存器

（1）通用寄存器：

A、8个通用寄存器：AH,AL,BH,BL,CH,CL,DH,DL

B、2个变址寄存器：SI,DI

C、2个指针寄存器：BP,SP

这四个寄存器只能按16位操作，主要用来暂存数据或者地址

（2）段寄存器：

   主要为主储存器的分段管理提供段地址

（3）控制寄存器：

   指令指针IP实际上是一个16位的加计数器，始终指向下一条要执行的命令的地址。



4、控制寄存器中的标志寄存器

（1）控制标志位：

DF：方向标志

IF：中断标志

TF：单步标志或者陷阱标志



（2）条件标志位

PF：奇偶标志：计算结果的低8位，若1的个数为偶数个，则PF=1，否则PF=0

ZF：零标志位：计算结果为0，ZF=1，否则ZF=0

AF：辅助进位/借位标志位：计算结果D3向D4进位或者借位，则AF=1，否则AF=0。

CF：进位/借位标志位：计算结果的最高位向前进位或者借位，则CF=1，否则CF=0

SF：符号标志位：计算记过为负，SF=1，否则SF=0，实际上就是计算机过的最高位（补码）

OF：溢出标志位：计算结果超出带符号数补码数的表示范围：OF=1，否则OF=0。用于计算加减法是否出错。

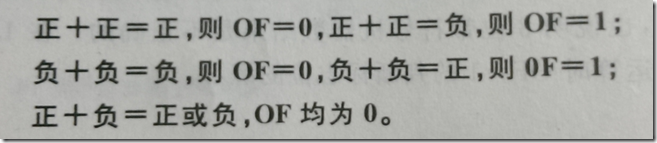

（3）判断OF标志位的方法：

减法同理可得
