本文介绍了Iocomp组件在锅炉监控系统及泄漏电流监测系统中的应用。在锅炉监控系统中，利用Iocomp实现了管路、仪表等多种设备的模拟；在泄漏电流监测系统中，则使用Plot组件绘制实时电压电流曲线并提供了自定义工具栏。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

Iocomp组件需要在vs2010环境下使用，目前用到的是4.04版本。在两个项目中用到了它，一个是锅炉监控系统，另一个是绝缘靴检测系统。

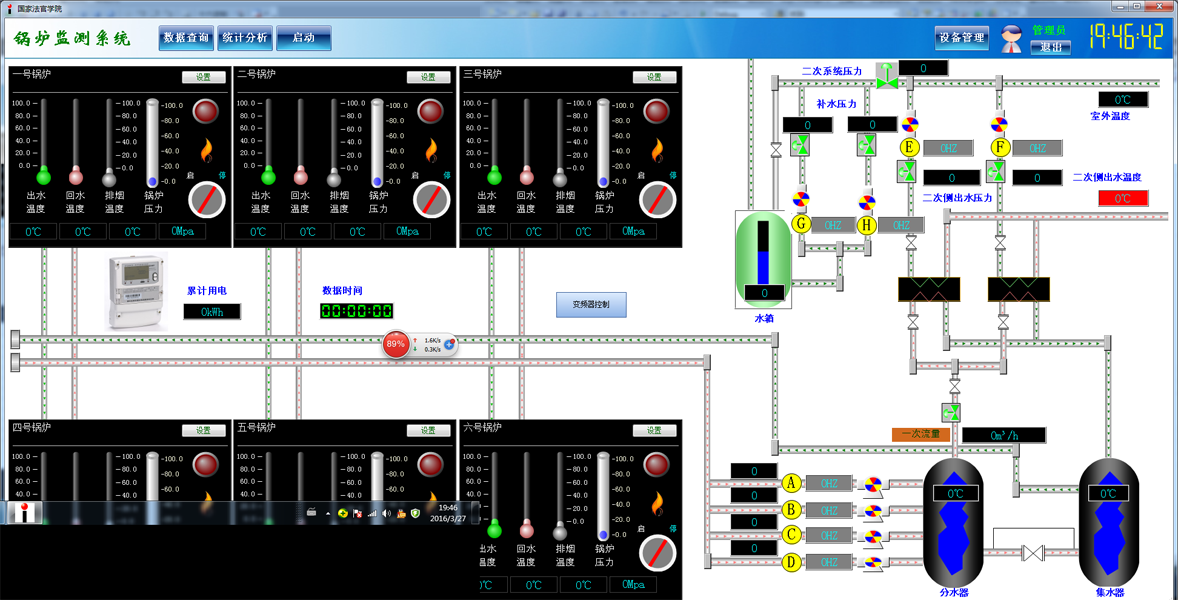

锅炉监测系统

这个节目基本都是使用Iocomp控件完成。

出水管、回水管是 pipe 和 pipeJoint实现

温度计是 thermometer

压力计是gaugeTube

故障指示灯是 Led

大小火是普通的PictureBox

启停按钮是 SwithPanel

水箱是Tank

变频器是Motor

开启度是Valve

这两个东西是用objectCanvas画出来的

数字显示的控件都是用的DisplayDouble控件，可以定义小数位数、单位信息。

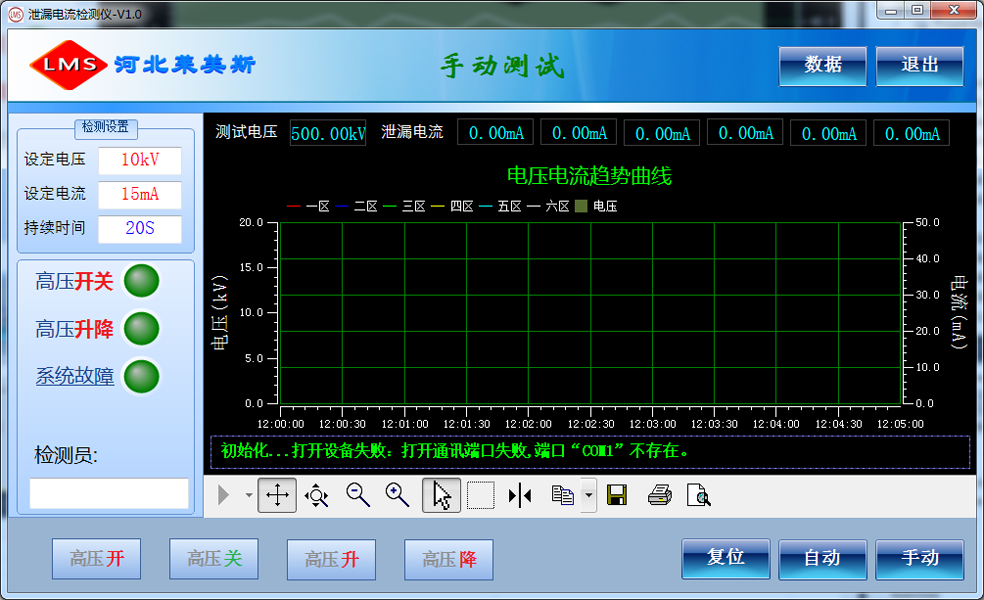

泄漏电流监测系统

这个里面的实时电压电流曲线是使用Plot组件实现的，下面的工具栏按钮可以自定义大小、隐藏\显示、汉化。但下拉列表里面的按钮需要使用代码汉化，比如：

   this.plotToolBarStandard1.Appearance = ToolBarAppearance.Normal;
   this.plotToolBarButton1.DropDownMenu.MenuItems[0].Text = "复位全部坐标轴";
   this.plotToolBarButton1.DropDownMenu.MenuItems[1].Text = "复位选定坐标轴";

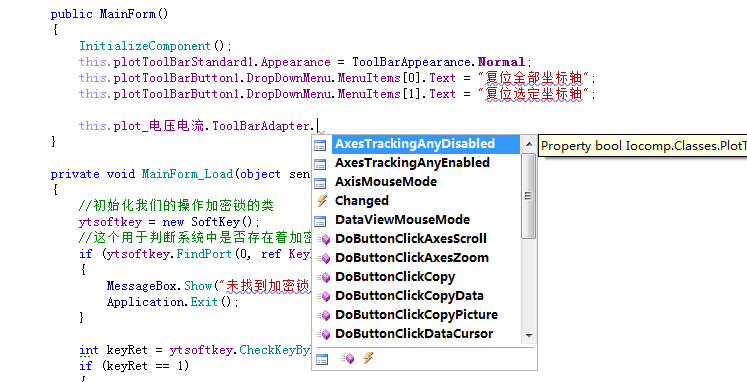

　按钮功能也可以通过plot组件直接实现，比如：

总结

这个控件很强大，但目前的破解版也仅限于vs2010环境，并且经常不知道什么原因就不能使用编辑窗体了，好在用到的类库都可以反编译，且用且珍惜吧，有钱就去买正版，真的不错。
