SSRS 瀑布图开发笔记

　　瀑布图是指通过巧妙的设置，使图表中数据点的排列形状看似瀑布。这种效果的图形能够在反映数据的多少的同时，直观的反映出数据的增减变化，在工作表中非常有实用价值。如财务报表中表现利润变化趋势，举例说明开发如下图表主要步骤

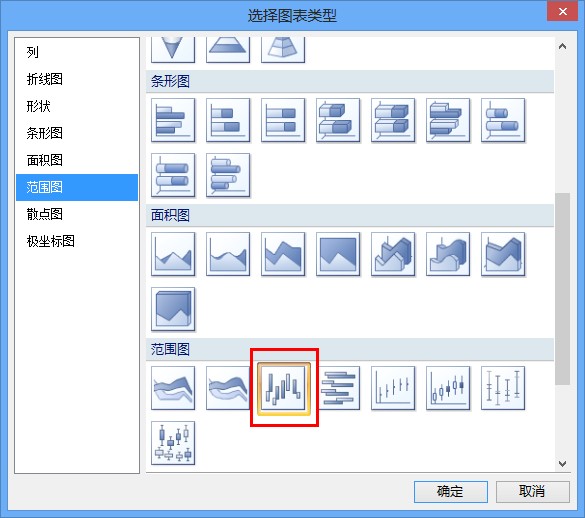

1、开发瀑布图 需选用范围图中的范围柱形图，如下：

2、数据集 值必须包括作为横坐标的项目名称FeeItem、排序过后的行号rownum、项目值vale、派生列值baseValue

如：根据正负、绝对值进行排序获得行号rownum

ROW_Number() OVER(ORDER BY CASE WHEN SUM(value) >= 0 THEN 1 ELSE -1 END DESC , abs(SUM(value)) DESC )

　　说明：派生列的作用，用以计算数据间的差额，如下 C.basevalue = A.value + B.value 以此类推

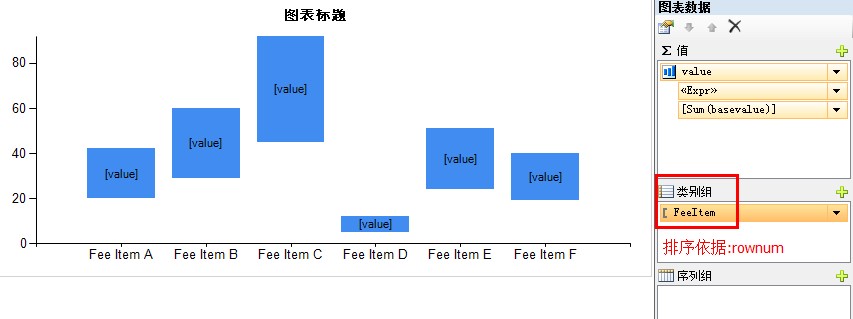

3、图表数据设置

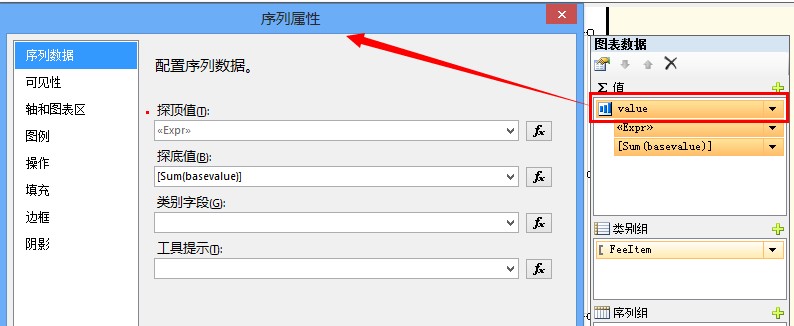

value 序列属性需注意：

　　探顶值：= value + basevalue    探低值：= basevalue   （根据需要可以是聚合值）

 根据需要可以在 序列属性 对话框中设置填充颜色，如

=iif(Fields!rownum.Value = 0 or Fields!rownum.Value = 999,"CornflowerBlue",iif(Fields!value.Value>=0,"Lime","Red") )

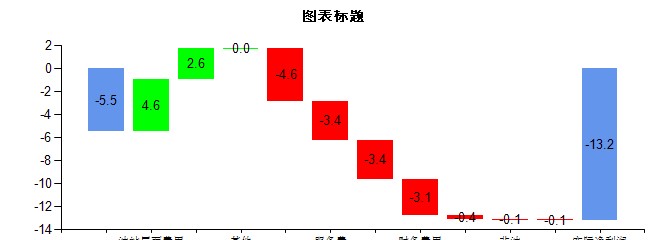

4、预览 查看效果

转载于:https://www.cnblogs.com/caldcd2013/p/3688357.html
